Щит с монтажной панелью ЩМП-132.75.30 (ЩРНМ-7)(ВхШхГ) 1320х750х300 IP31 PROxima | mb22-7 EKF

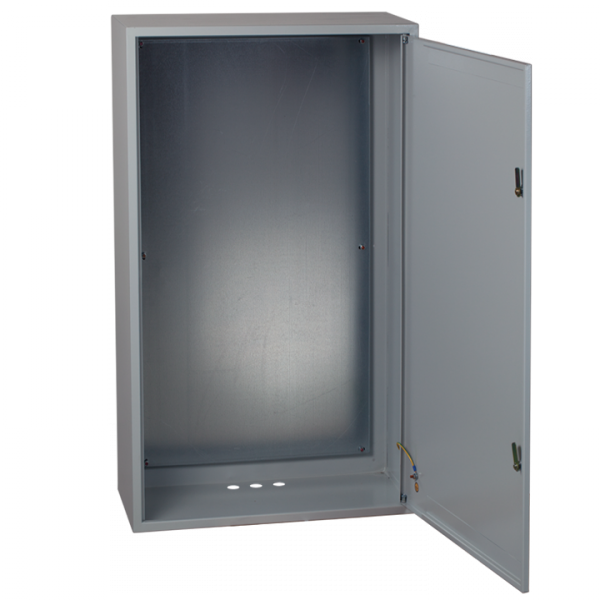

Щит с монтажной панелью ЩМП-132.75.30 (ЩРНМ-7) от EKF PROxima - это готовый металлический корпус для компоновки силового и модульного оборудования в помещениях с умеренным климатом. Корпус выполнен из стали с порошковым покрытием, оснащен съемной монтажной панелью и рассчитан на работу при напряжении до 380 В и токе до 630 А.

Назначение и область применения

Щит с монтажной панелью ЩМП-132.75.30 (ЩРНМ-7) предназначен для сборки распределительных устройств, щитов управления и систем автоматизации. Подходит для установки внутри помещений: производственные цеха, офисы, жилые дома, котельные, насосные станции. Устройство защищено от попадания крупных частиц пыли и капель воды, поэтому применяется там, где нет прямого контакта с агрессивными средами. Может использоваться в составе систем молниезащиты.

Технические характеристики

• Размеры корпуса: 1320×750×300 мм
• Монтажная глубина: 280 мм - позволяет размещать оборудование с большой глубиной установки
• Номинальный ток: 630 А
• Напряжение: 380 В
• Материал корпуса: сталь по ГОСТ 1050-88, толщиной 1,2 мм
• Толщина двери: 1 мм
• Степень защиты: IP31 - защита от твердых предметов >2,5 мм и вертикально падающих капель воды
• Класс защиты: I - заземление корпуса обязательно
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Покрытие: порошковая окраска цвета 7035 (серый)
• Количество кабельных вводов: 3 шт. (без уплотнителей)
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит с монтажной панелью ЩМП-132.75.30 (ЩРНМ-7) имеет открытый способ монтажа - крепится к стене с помощью анкеров или болтов через отверстия в боковых стенках. Съемная монтажная панель позволяет удобно собирать и тестировать оборудование вне корпуса перед установкой. Для подключения кабелей используются три предварительно подготовленных ввода - их можно расширить или переоборудовать под нужный тип уплотнения. Дверь одинарная, с замком - обеспечивает доступ к оборудованию и безопасность при работе.

Безопасность и стандарты

Корпус соответствует требованиям класса защиты I - обязательное заземление через контактную площадку на раме. Защитное покрытие (фосфатирование + порошковая краска) повышает долговечность в условиях влажности. Щит совместим с системами молниезащиты, однако требует правильного подключения внешних проводников. Соответствует ТУ 3434-001-96504521-2007 - внутреннему регламенту EKF, учитывающему требования к прочности и электробезопасности.

Преимущества

• Съемная монтажная панель ускоряет сборку и обслуживание
• Высокая жесткость корпуса за счет сварной конструкции
• Порошковое покрытие устойчиво к механическим повреждениям и коррозии
• Изготовлен из российской стали - гарантия качества материалов
• Широкий рабочий температурный диапазон (УХЛ3) - подходит для холодных и влажных помещений
• Наличие замка - исключает несанкционированный доступ

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для дождя, снега или прямого воздействия влаги
• Кабельные вводы не имеют уплотнений - требуется самостоятельная доработка при необходимости герметизации
• Не рекомендуется использовать в агрессивных химических средах - даже с порошковым покрытием материал не выдерживает кислот/щелочей
• Комплектация некомплектная - внутреннее оборудование (Автоматы, DIN-рейки, шины) не входят в комплект

Примеры использования

• Главный распределительный щит в многоэтажном доме
• Щит управления конвейерной линией на заводе
• Распределительный пункт для насосной станции водоснабжения
• Центральный щит автоматизации HVAC-системы
• Внутренний щит для подключения мощного электрообогревателя

Практические советы

• Перед монтажом проверьте соответствие габаритов оборудования и глубины монтажной панели (280 мм)
• При необходимости увеличьте количество кабельных вводов - используйте подходящие уплотнители (например, M20 или M25)
• Обязательно выполните заземление корпуса по схеме класса I - используйте медный провод сечением ≥10 мм2
• Для работы в условиях повышенной влажности дополнительно смонтируйте терморегулятор или нагреватель
• Щит с монтажной панелью ЩМП-132.75.30 (ЩРНМ-7) от EKF PROxima легко сочетается с другими изделиями серии PROxima - выбирайте унифицированные элементы для упрощения сервиса
