Щит с монтажной панелью ЩМП- 40.30.15 (ЩМП-04) (ВхШхГ) 400х300х150 IP31 PROxima | mb22-04 EKF

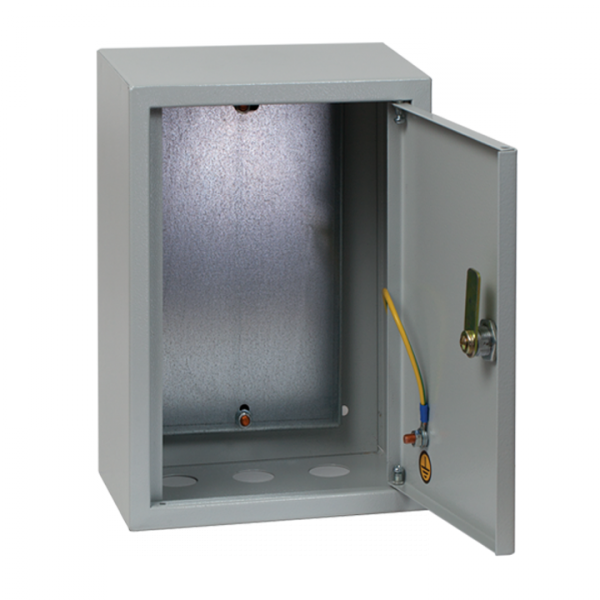

Щит с монтажной панелью ЩМП-40.30.15 (ЩМП-04) от EKF PROxima - это прочный металлический корпус с съемной монтажной платой для компоновки электрооборудования в условиях промышленных и бытовых объектов. Артикул mb22-04 рассчитан на работу в сетях до 380 В и подходит для монтажа автоматических выключателей, контакторов, УЗО и других устройств.

Назначение и область применения

Щит с монтажной панелью ЩМП-40.30.15 (ЩМП-04) предназначен для сборки распределительных и управляющих щитов. Подходит для установки внутри помещений: в цехах, на этажных щитовых, в системах автоматизации, на насосных станциях, в зонах с невысокой запыленностью. Применяется в жилищном строительстве, коммерческой недвижимости и легкой промышленности. Защита IP31 позволяет использовать его там, где есть риск попадания капель воды сверху, но исключен контакт с брызгами и пылью сбоку.

Технические характеристики

• Размеры корпуса: 400×300×155 мм
• Монтажная глубина: 130 мм - достаточна для установки модулей шириной до 22 мм
• Материал корпуса: сталь толщиной 0,8 мм, основание - 1 мм
• Номинальный ток: 630 А - допустимый ток через вводные устройства, не относится к нагрузке самого щита
• Напряжение: 380 В - рабочее напряжение сети, для которой предназначен щит
• Степень защиты: IP31 - защита от твердых предметов >2,5 мм и вертикальных капель воды
• Цвет: RAL 7035 (серый матовый)
• Покрытие: порошковая окраска + фосфатирование - повышает коррозионную стойкость
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в помещениях с нормальной влажностью
• Количество кабельных вводов: 3 - предварительно подготовленные отверстия под гильзы или вводы
• Гарантия: 60 месяцев

Совместимость и монтаж

Щит с монтажной панелью ЩМП-40.30.15 (ЩМП-04) совместим с любым DIN-рейковым оборудованием: автоматами, УЗО, реле, преобразователями частоты. Монтажная панель съемная - её можно заранее собрать вне корпуса, затем вставить внутрь. Это ускоряет монтаж и снижает риск повреждения компонентов. Крепление - открытой установки: щит крепится к стене анкерными болтами через отверстия в задней части. Для герметизации кабельных вводов рекомендуется использовать резиновые или пластиковые втулки. Замок на дверце обеспечивает доступ только авторизованному персоналу.

Безопасность и стандарты

Изделие соответствует ТУ 3434-001-96504521-2007. Класс защиты I - обязательное подключение к заземляющему проводнику PE. Корпус выполнен из стали, соответствующей ГОСТ 1050-88. Щит подходит для использования в системах молниезащиты - при правильном заземлении он служит частью контура. Наличие закрытой дверцы и передней панели исключает случайный контакт с токоведущими элементами при работе.

Преимущества

• Съемная монтажная панель - удобство сборки и обслуживания
• Высокая механическая жесткость - сварная конструкция не деформируется при нагрузках
• Антикоррозийная обработка - долгий срок службы даже в условиях повышенной влажности
• Фиксированная глубина 130 мм - оптимальна для большинства современных модулей
• Порошковое покрытие - устойчиво к царапинам и химическому воздействию

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 не защищает от дождя, снега и пыли сбоку
• Не подходит для взрывоопасных сред - отсутствует класс взрывозащиты Ex
• Не имеет встроенной системы вентиляции - при большой тепловой нагрузке требуется внешнее охлаждение
• Комплектация некомплектная - все оборудование (автоматы, рейки, клеммы) необходимо приобрести отдельно
• Толщина стенок 0,8 мм - не рекомендуется для мест с возможным механическим ударом

Примеры использования

• Этажный распределительный щит в многоквартирном доме
• Щит управления конвейерной линией на пищевом предприятии
• Пункт распределения энергии для освещения и розеток в офисном здании
• Автоматический щит для насосной группы в системе водоснабжения
• Распределительный пункт для систем пожарной сигнализации

Практические советы

• Перед монтажом проверьте посадочные размеры оборудования - максимальная глубина 130 мм не позволит установить крупные устройства, например, частотники с радиаторами
• Используйте кабельные вводы с уплотнителями - особенно если щит установлен в сыром помещении
• Обязательно подключите заземляющий проводник к корпусу - это требование безопасности и условие работы в системе молниезащиты
• При необходимости увеличения числа вводов - используйте дополнительные кабельные вводы того же типоразмера, которые можно просверлить в боковых стенках
• Для длительной эксплуатации в условиях колебаний температуры - контролируйте уровень влажности внутри щита; при необходимости установите терморегулятор или нагреватель
