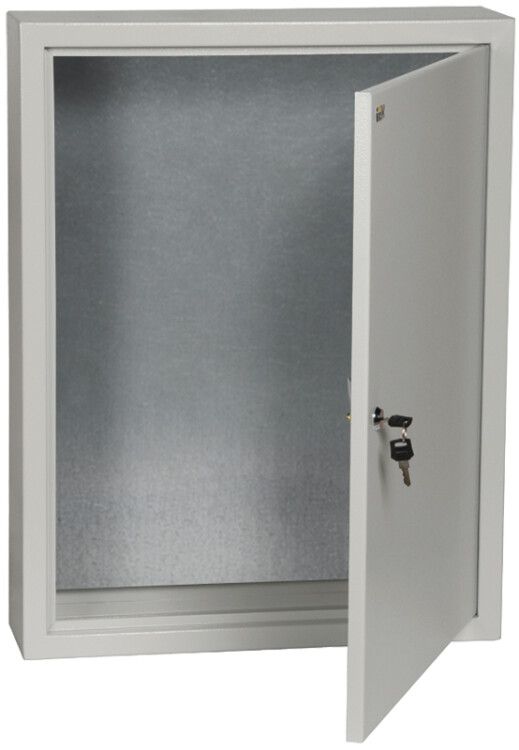

Корпус металлический ЩМП-1-0 (395х310х220мм) УХЛ3 IP31 IEK - YKM40-01-31

Корпус металлический ЩМП-1-0 395х310х220 УХЛ3 IP31 с монтажной панелью - это надёжный щит для сборки распределительных устройств в условиях повышенной влажности и перепадов температур. Бренд IEK предлагает этот вариант как базовое решение для монтажа оборудования в промышленных и бытовых системах. Артикул ykm40-01-31 соответствует серийному производству по ТУ YKM.001.2015.

Назначение и область применения

Корпус металлический ЩМП-1-0 395х310х220 УХЛ3 IP31 с монтажной панелью предназначен для компактной сборки электрощитов: силовых, управления, автоматики и контрольных цепей. Подходит для установки модульных устройств (Автоматические выключатели, контакторы, реле) и традиционного оборудования (рубильники, предохранители, клеммные колодки). Применяется в помещениях с контролируемой средой - например, в цехах, насосных станциях, административных зданиях, где требуется физическая защита электрооборудования от случайного доступа и механических повреждений.

Технические характеристики

• Габариты: 395×310×220 мм (Ш×В×Г)
• Материал корпуса: сталь толщиной 1 мм
• Покрытие: порошковая окраска цвета 7035 RAL
• Степень защиты: IP31 - защита от твёрдых предметов >2,5 мм и вертикально капающей воды
• Климатическое исполнение: УХЛ3 - умеренный и холодный климат, с возможностью работы при температурах от −40C до +40C
• Наличие монтажной панели: да, съёмная, с отверстиями под DIN-рейку
• Дверца: одинарная, металлическая, с замком и единым ключом
• Количество вводов: три отверстия диаметром 31 мм, расположены снизу корпуса
• Тип крышки: закрытого типа, обеспечивает полную изоляцию внутреннего пространства
• Способ монтажа: открытая установка (на стену)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: TУ YKM.001.2015

Совместимость и монтаж

Корпус металлический ЩМП-1-0 395х310х220 УХЛ3 IP31 с монтажной панелью совместим с любыми стандартными DIN-рейками (TS35/7,5 и TS35/15). Монтажная панель легко демонтируется - удобно для первичной сборки оборудования вне корпуса. Для крепления используются четыре отверстия на задней стенке. Открыта возможность прокладки кабеля через три нижних ввода Ø31 мм; рекомендуется использовать кабельные вводы с уплотнением для сохранения степени защиты IP31. Напряжение питания не регламентируется - корпус служит только как защитная оболочка.

Безопасность и стандарты

Произведён согласно техническим условиям YKM.001.2015. Соответствует требованиям ГОСТ Р 51321.1–2007 к металлическим корпусам для распределительных устройств. Защита IP31 исключает попадание крупных инструментов и капель воды сверху, что снижает риск короткого замыкания. Замок с единым ключом позволяет организовать управляемый доступ. Цвет 7035 RAL - матовый, антибликовый, безопасен для рабочих зон.

Преимущества

• Высокая жёсткость конструкции благодаря стальному корпусу толщиной 1 мм
• Съёмная монтажная панель ускоряет сборку и обслуживание
• Порошковое покрытие устойчиво к царапинам, химикатам и коррозии
• Фиксированные вводы обеспечивают точное прохождение кабелей без лишних элементов
• Поддерживается длительный срок службы - 15 лет

Ограничения применения

Не предназначена для установки во внешних условиях, в сырых или взрывоопасных зонах. Степень защиты IP31 не защищает от брызг сбоку, струй воды или пыли. Не допускается использование в местах с постоянным воздействием масла, растворителей или агрессивных газов. Корпус не рассчитан на монтаж внутри шкафов другого типа - он является самостоятельным решением. Комплектация некомплектная: вводы, кабельные муфты, DIN-рейки и оборудование не входят в комплект - необходимо докупать отдельно.

Примеры использования

• Щит управления насосной станцией в теплице
• Распределительный щит освещения в офисном помещении
• Аппаратный щит системы аварийного отключения на участке производства
• Контрольный щит для терморегуляторов в холодильной камере

Практические советы

• Перед монтажом проверьте, чтобы вводы Ø31 мм точно соответствовали диаметрам используемых кабелей - при необходимости используйте переходные втулки
• При использовании нескольких кабелей в одном вводе применяйте кабельные вводы с уплотнителем, чтобы не нарушить класс IP31
• Снимите монтажную панель перед установкой больших устройств - это упростит работу и позволит правильно выставить положение
• Не затягивайте болты слишком сильно - толщина стали всего 1 мм, есть риск деформации
• Для долговечности в условиях высокой влажности периодически проверяйте состояние замка и уплотнений дверцы
