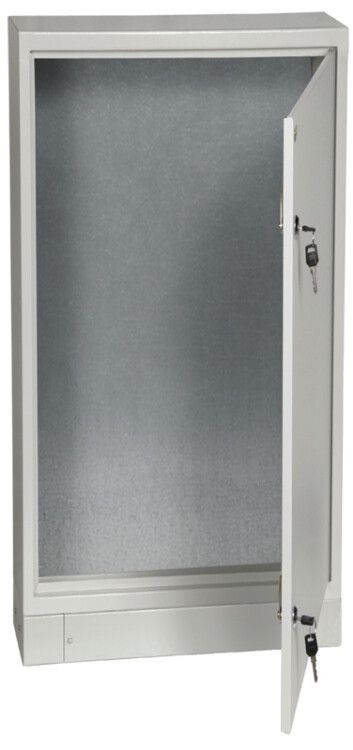

Корпус металлический ЩМП-6.6.1-0 (600х600х150мм) УХЛ3 IP31 IEK - YKM40-661-31

Корпус металлический ЩМП-6.6.1-0 600х600х150 УХЛ3 IP31 с монтажной панелью - это надёжный щит для сборки распределительных устройств в условиях повышенной влажности и перепадов температур. Бренд IEK предлагает этот вариант как базовое решение для монтажа оборудования в промышленных объектах. Артикул ykm40-661-31 соответствует техническим условиям YKM.001.2015.

Назначение и область применения

Корпус металлический ЩМП-6.6.1-0 600х600х150 УХЛ3 IP31 с монтажной панелью предназначен для компактной сборки электрощитов: силовых, управления, автоматики и контрольных систем. Подходит для установки внутри помещений с контролируемой средой - цехах, насосных станциях, административных зданиях, пунктах учёта электроэнергии. Монтажная панель позволяет фиксировать DIN-рейки, автоматы, контакторы и другие устройства как модульного, так и немодульного исполнения.

Технические характеристики

• Габариты: 600×600×150 мм - оптимальный размер для компактных решений без потери внутреннего пространства.
• Материал корпуса: сталь толщиной 1–1,5 мм - обеспечивает жёсткую конструкцию при минимальном весе.
• Степень защиты: IP31 - защищает от твёрдых предметов больше 2,5 мм и вертикально капающей воды; не предназначена для влажных или outdoor-объектов.
• Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C, допустима высокая влажность воздуха, но без конденсации на поверхностях.
• Тип крышки: закрытого типа с одинарной дверцей - удобна для обслуживания и предотвращает случайный доступ.
• Замок: есть, с единым секретом - позволяет использовать один ключ для нескольких аналогичных щитов.
• Покрытие: порошковое - устойчиво к механическому воздействию, коррозии и химическим веществам.
• Вводы кабеля: три отверстия диаметром 31 мм расположены снизу - для входящих проводов, без уплотнителей.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном осмотре.
• Нормативный документ: YKM.001.2015 ТУ - соответствие требованиям производства IEK.

Совместимость и монтаж

Щит совместим с любыми стандартными DIN-рейками и оборудованием, рассчитанным на монтаж на плоской поверхности. Съемная монтажная панель легко демонтировать для подготовки или ремонта. Для установки требуется открытая площадка - корпус не предусматривает встраивание в стену. Крепление осуществляется через четыре угловые точки на задней стенке. Отсутствие уплотнений на дверце делает невозможным использование в помещениях с постоянной влажностью или брызгами воды.

Безопасность и стандарты

Корпус выполнен в соответствии с ТУ YKM.001.2015 и зарегистрирован в реестре радиоэлектронной продукции (код РЭ-233/19). Соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для электрощитового оборудования. Наличие замка гарантирует защиту от неквалифицированного доступа. Порошковое покрытие исключает риск возникновения острых кромок и снижает электростатические заряды.

Преимущества

• Съёмная монтажная панель ускоряет сборку и последующий ремонт - можно вынуть её полностью, работать вне корпуса.
• Порошковое напыление повышает долговечность и сохраняет внешний вид даже после многократной мойки.
• Единый ключ для замка упрощает управление несколькими щитами на одном объекте.
• Стандартные габариты позволяют использовать готовые решения для проектирования и серийного выпуска.
• Поддерживается рекомендованный проектный ассортимент - совместим с каталогом IEK, что упрощает заказ комплектующих.

Ограничения применения

• Не применяется во влажных, сырых или наружных условиях - IP31 недостаточен для защиты от брызг, паров или прямого попадания воды.
• Отсутствуют уплотнители на дверце и вводах - нельзя использовать там, где возможна конденсация или загрязнение пылью высокой плотности.
• Не подходит для взрывоопасных зон - не имеет соответствующего класса защиты (Ex).
• Комплектность некомплектная - требует самостоятельного подбора крепежа, DIN-реек, клемм, кабельных вводов и других элементов.

Примеры использования

• Щит управления насосной станцией в производственном цехе.
• Распределительный щит освещения в офисном здании.
• Автоматический щит контроля микроклимата в теплице с искусственным освещением.
• Шкаф учета потребления энергии в административном помещении.

Практические советы

• Перед монтажом проверьте посадочные отверстия под кабель - диаметр 31 мм требует соответствующих кабельных вводов или муфт.
• При использовании в местах с частыми перепадами температур - предусмотрите вентиляционные каналы или терморегуляторы, чтобы избежать конденсата внутри корпуса.
• Выбирайте монтажную панель с достаточным количеством отверстий под оборудование - она снимается, поэтому лучше сразу продумать .
• Артикул ykm40-661-31 часто используется в рамках типовых проектов IEK - сверьтесь с каталогом перед заказом комплектующих.
• Не используйте болты большего диаметра, чем указано в спецификации - толщина стали всего 1 мм, перегрузка вызывает деформацию.
