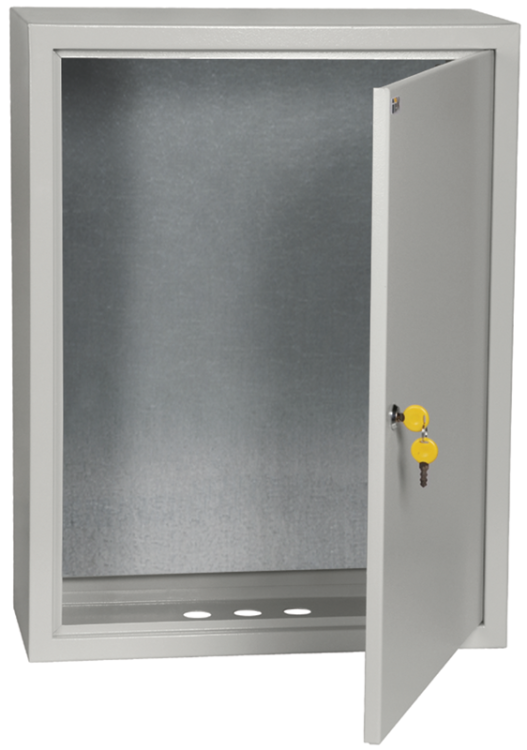

Корпус металлический ЩМП-3-0 (650х500х220мм) УХЛ3 IP31 IEK - YKM40-03-31 YKM40-03-311

Корпус металлический ЩМП-3-0 650х500х220 УХЛ3 IP31 с монтажной панелью - это готовый металлический щит для сборки распределительных устройств в условиях умеренного и холодного климата. Бренд IEK предлагает эту модель как надежную основу для монтажа автоматических выключателей, контакторов и других компонентов. Артикулы ykm40-03-311 и ykm40-03-31 соответствуют одной и той же модели, отличающейся лишь способом оформления заказа.

Назначение и область применения

Корпус металлический ЩМП-3-0 650х500х220 УХЛ3 IP31 с монтажной панелью предназначен для сборки электрощитов управления, автоматики и силовой распределительной аппаратуры. Подходит для установки внутри помещений с контролируемой средой - например, в цехах, на насосных станциях, в системах вентиляции или на объектах ЖКХ. Монтажная панель позволяет фиксировать оборудование стандарта DIN, а также крупногабаритные устройства без сверления корпуса.

Технические характеристики

• Габариты: 650×500×220 мм (Ш×В×Г)
• Материал корпуса: сталь толщиной 1 мм
• Покрытие: порошковая окраска, цвет 7035 RAL
• Степень защиты: IP31 - защита от твердых предметов более 2,5 мм и вертикальных капель воды
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, допустима повышенная влажность
• Количество вводов: 3 отверстия диаметром 31 мм, расположены снизу корпуса
• Дверца: одинарная, металлическая, с замком и единым ключом
• Тип крышки: закрытого типа
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус металлический ЩМП-3-0 650х500х220 УХЛ3 IP31 с монтажной панелью рассчитан на открытую установку - крепится к стене с помощью анкеров или саморезов через отверстия в боковых стенках. Съемная монтажная панель легко демонтируется для удобства сборки оборудования. Отверстия для ввода кабеля (3 шт., Ø31 мм) позволяют провести кабели снаружи без дополнительных проходных элементов. Для герметизации рекомендуется использовать резиновые вводы или муфты подходящего диаметра. Замок на дверце обеспечивает доступ только авторизованному персоналу.

Безопасность и стандарты

Произведён согласно техническим условиям YKM.001.2015. Соответствует требованиям безопасности для электрооборудования в помещениях с невысокими рисками воздействия влаги и пыли. Наличие замка соответствует нормам по защите от неквалифицированного доступа. Код в реестре радиоэлектронной продукции: РЭ-233/19.

Преимущества

• Съемная монтажная панель ускоряет сборку и обслуживание внутреннего оборудования
• Порошковое покрытие повышает коррозионную стойкость и долговечность
• Жесткий стальной корпус обеспечивает механическую прочность и защиту от деформаций
• Единый ключ замка упрощает управление доступом в нескольких щитах
• Поддерживается стандартный шаг монтажа DIN-рейки (22,5 мм)

Ограничения применения

Не предназначена для установки на улице или во влажных зонах с постоянным воздействием воды - степень защиты IP31 не предохраняет от брызг и струй. Не подходит для взрывоопасных сред. Не следует применять в местах с частыми ударными нагрузками или высокой концентрацией абразивной пыли. Применение в условиях ниже −40C или выше +40C снижает срок службы.

Примеры использования

• Щит управления насосной станцией в теплом цехе
• Распределительный щит автоматики конвейера на заводе
• Аппаратный щит системы освещения в административном здании
• Щит учета и коммутации в подвале жилого дома

Практические советы

• Перед монтажом проверьте, что отверстия для ввода совпадают с диаметрами используемых кабельных вводов - 31 мм требует точного подбора фитингов
• При использовании DIN-рейки убедитесь, что ее длина не превышает ширину панели (500 мм)
• Для увеличения степени защиты можно дополнительно установить уплотнители на дверцу - хотя заводская комплектация их не предусматривает
• При хранении сохраняйте корпус в сухом месте; длительное воздействие влаги даже при IP31 может вызвать коррозию на кромках
• Артикулы ykm40-03-311 и ykm40-03-31 - это один и тот же продукт; различие только в формате каталога
