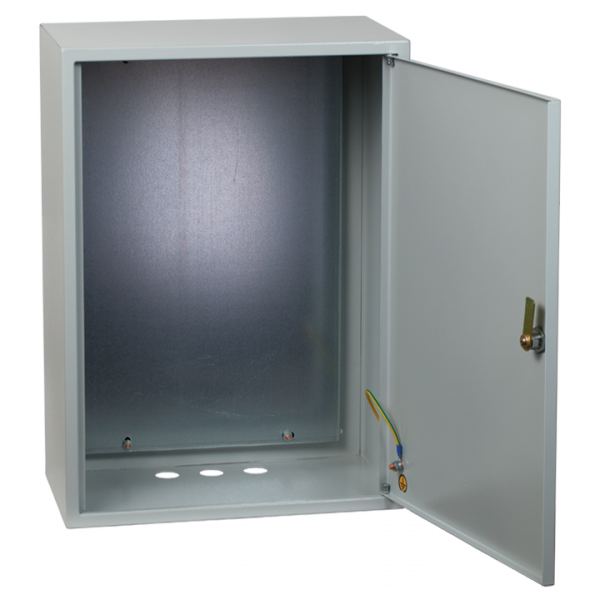

Щит с монтажной панелью ЩМП- 65.50.22 (ЩРНМ-3) (ВхШхГ) 650х500х220 IP31 PROxima | mb22-3 EKF

Щит с монтажной панелью ЩМП-650х500х220 (ЩРНМ-3) IP31 от EKF PROxima - это прочный металлический корпус с установленной съёмной монтажной панелью для компоновки электрооборудования. Подходит для открытой установки в помещениях с умеренным климатом, используется в системах управления, распределения энергии и автоматизации.

Назначение и область применения

Щит с монтажной панелью ЩМП-650х500х220 (ЩРНМ-3) IP31 предназначен для внутреннего монтажа коммутационных аппаратов, автоматических выключателей, контакторов, реле и других устройств до 630 А. Применяется в промышленных объектах, на производстве, в офисных зданиях, ЖКХ и других местах, где требуется надёжная защита электронного оборудования от внешних воздействий. Подходит для создания шкафов управления, пунктов распределения и систем автоматизации.

Технические характеристики

• Размеры корпуса: 650×500×220 мм (Ш×В×Г)
• Глубина монтажа: 205 мм - позволяет размещать оборудование с глубокими креплениями
• Номинальный ток: 630 А - рассчитан на работу с мощными нагрузками
• Напряжение: 380 В - совместим с трёхфазными сетями
• Материал корпуса: сталь толщиной 0,8 мм, дверца - 1 мм
• Покрытие: порошковая окраска RAL 7035, фосфатирование - повышают коррозионную стойкость
• Степень защиты: IP31 - защита от твёрдых предметов >2,5 мм и вертикальных капель воды
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Количество кабельных вводов: 3 - для подключения входящих/выходящих кабелей
• Класс защиты: I - требует заземления корпуса
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит с монтажной панелью ЩМП-650х500х220 (ЩРНМ-3) IP31 имеет съёмную монтажную панель - её можно заранее собрать вне корпуса, затем установить в корпус. Это ускоряет монтаж и снижает риск повреждений. Корпус крепится на стену методом открытой установки. Для этого предусмотрены крепёжные отверстия по периметру. Кабельные вводы - предварительно подготовленные, без заглушек; при необходимости можно просверлить дополнительные отверстия. Замок на дверце обеспечивает доступ только авторизованному персоналу. Установка возможна на любые несущие стены из бетона, кирпича или металлоконструкций.

Безопасность и стандарты

Щит с монтажной панелью ЩМП-650х500х220 (ЩРНМ-3) IP31 выполнен в соответствии с требованиями ТУ 3434-001-96504521-2007. Класс защиты I обязывает использовать заземление через контактную площадку на корпусе. Порошковое покрытие исключает возможность прикосновения к токоведущим элементам при закрытой дверце. Щит рекомендован для использования в системах молниезащиты - корпус служит естественным экранирующим элементом. Несмотря на степень защиты IP31, использование в условиях постоянного попадания воды или влажных сред не допускается.

Преимущества

• Съёмная монтажная панель - удобство сборки и обслуживания
• Высокая механическая прочность - сварной корпус из стали
• Антикоррозийная обработка - долгий срок службы даже в сложных условиях
• Закрытый тип дверцы и крышки - безопасность и защита от случайного доступа
• Изготовлен из российской стали по ГОСТ 1050-88 - гарантия качества материалов
• Длина 205 мм - достаточна для установки большинства DIN-рейки и силовых модулей

Ограничения применения

• Не предназначен для наружной установки - IP31 не защищает от дождя, снега и прямого попадания воды
• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• Не рекомендуется для помещений с химически активной средой - порошковое покрытие не устойчиво к растворителям и кислотам
• Комплектация некомплектная - внутри нет оборудования, только корпус и панель
• Толщина стенок 0,8 мм - не подходит для очень тяжёлых нагрузок (например, массивных трансформаторов без дополнительной опоры)

Примеры использования

• Электрощит управления насосной станцией
• Распределительный пункт на производственной линии
• Шкаф автоматизации конвейера
• Центральный щит освещения в административном здании
• Пункт питания системы молниезащиты здания

Практические советы

• Перед монтажом проверьте посадочные размеры оборудования - глубина 205 мм должна соответствовать габаритам ваших модулей
• При установке используйте заземляющий проводник сечением не менее 10 мм2 - обязательное условие класса защиты I
• Для увеличения числа кабельных вводов используйте подходящие пластиковые вставки или проделывайте отверстия с помощью дрели и метчиков
• При работе в холодных условиях (ближе к нижнему пределу УХЛ3) убедитесь, что все материалы (например, изоляция кабелей) сохраняют эластичность
• Щит с монтажной панелью ЩМП-650х500х220 (ЩРНМ-3) IP31 от EKF PROxima легко масштабируется - аналогичные модели серии PROxima имеют те же стандарты крепления и цветовое оформление
