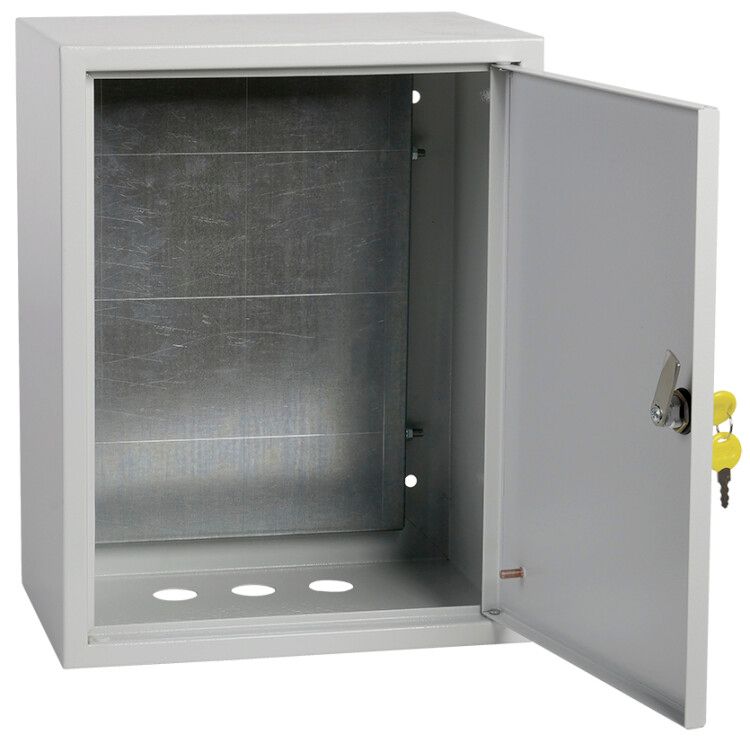

Корпус металлический ЩМП-3-1 (650х500х150мм) УХЛ3 IP31 GENERICA - YKM41-03-31-G IEK

Корпус металлический ЩМП-3-1 (650х500х150мм) УХЛ3 IP31 - это надёжная основа для сборки электрощитов в условиях умеренного климата. Произведённый брендами GENERICA и IEK, этот корпус обеспечивает прочную защиту внутреннего оборудования и подходит как для промышленных, так и для бытовых задач. Артикул ykm41-03-31-g соответствует серийному решению, проверенному в реальных условиях эксплуатации.

Назначение и область применения

Корпус металлический ЩМП-3-1 (650х500х150мм) УХЛ3 IP31 предназначен для сборки электрощитов различного назначения: силовые, управления, автоматики. Подходит для монтажа как модульных устройств (например, автоматических выключателей, реле), так и традиционного оборудования с креплением на DIN-рейку или напрямую к стенкам. Применяется в цехах, на объектах ЖКХ, в системах вентиляции, насосных станциях и других местах, где требуется защищённая компоновка электрооборудования.

Технические характеристики

• Размеры: 650×500×150 мм - оптимальна для средних щитов с ограниченным числом модулей
• Материал: сталь с толщиной стенок 0,8 мм - обеспечивает жесткость и долговечность
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Цвет: RAL 7035 (серый светло-матовый) - совместим с промышленными стандартами окраски
• Тип дверцы: одинарная, с замком - доступ закрыт, ключ единственный для всех экземпляров серии
• Тип крышки: закрытого типа - предотвращает попадание пыли и влаги сверху
• Срок службы: 15 лет - рассчитан на длительную работу в нормальных условиях
• Способ монтажа: открытая установка - крепится болтами к стене или полу
• С монтажной панелью: да - съёмная стальная пластина для удобного монтажа оборудования

Совместимость и монтаж

ЩМП-3-1 (650х500х150мм) УХЛ3 IP31 совместим с большинством стандартных устройств, установленных на DIN-рейку шириной 35 мм. Монтажная панель легко демонтируется - позволяет заранее собирать схему вне корпуса, что экономит время на месте. Для фиксации используются четыре точки крепления на задней стенке. Корпус не требует специального инструмента - достаточно отвёртки и уровня. Убедитесь, что поверхность установки ровная и способна выдерживать вес щита с нагрузкой до 15–20 кг.

Безопасность и стандарты

Корпус выполнен из стали и соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных устройств. Степень защиты IP31 гарантирует безопасность при случайном контакте с токоведущими частями через решётки или зазоры. Запирающаяся дверца исключает несанкционированный доступ. Наличие съёмной панели снижает риск повреждения проводки при обслуживании.

Преимущества

• Универсальный формат - подходит для малых и средних щитов
• Съёмная монтажная панель - ускоряет сборку и ремонт
• Единый ключ замка - упрощает управление несколькими щитами
• Высокая механическая прочность - сталь 0,8 мм выдерживает удары и вибрацию
• Защита IP31 достаточна для помещений без постоянного воздействия влаги

Ограничения применения

Не применяйте корпус в условиях повышенной влажности, прямого полива, на улице или в помещениях с химически активной средой - степень защиты IP31 недостаточна. Не используйте для мощных щитов с большим количеством модулей - габариты 650×500×150 мм ограничивают количество размещаемого оборудования. Температурный режим UHL3 допускает эксплуатацию от −40C до +40C; выше этого диапазона возможны деформации покрытия.

Примеры использования

• Электрощит управления насосной станцией в подвале здания
• Распределительный щит освещения в офисном помещении
• Шкаф автоматизации системы вентиляции в производственном цеху
• Щит питания для станков с ЧПУ в условиях сухого воздуха

Практические советы

• Перед монтажом проверьте, чтобы все отверстия для кабелей были правильно просверлены - корпус не имеет готовых вводов
• При использовании нескольких корпусов ЩМП-3-1 (650х500х150мм) УХЛ3 IP31 сохраняйте одинаковое расположение замков - ключ будет универсальным
• Для лучшего теплоотвода оставляйте минимум 5 см свободного пространства вокруг корпуса
• При необходимости увеличения степени защиты - используйте герметичные вводы и уплотнители, но помните: сам корпус не является взрывозащищённым
• При работе с тяжёлым оборудованием - дополнительно укрепите крепёж на стене, так как масса щита с нагрузкой может достигать 20 кг
