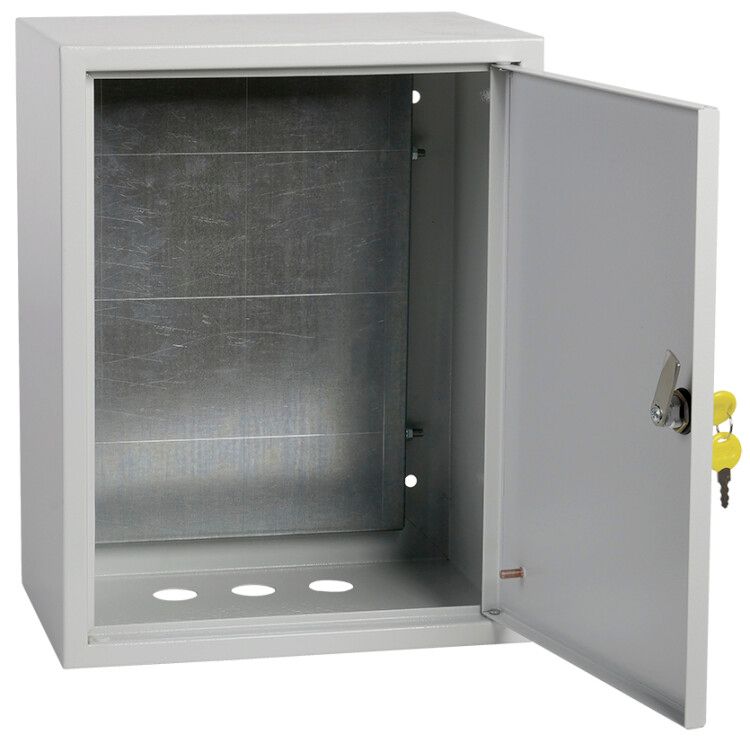

Корпус металлический ЩМП-3-0 650х500х220мм УХЛ3 IP31 GENERICA YKM40-03-31-G IEK

Корпус металлический ЩМП-3-0 650х500х220мм УХЛ3 IP31 с монтажной панелью - это надёжная основа для сборки электрощитов в условиях промышленных объектов. Произведённый компаниями GENERICA и IEK, этот корпус обеспечивает механическую защиту оборудования и удобство монтажа благодаря съёмной панели и компактным габаритам.

Назначение и область применения

Корпус металлический ЩМП-3-0 650х500х220мм УХЛ3 IP31 с монтажной панелью предназначен для сборки распределительных щитов различного назначения: силовые, управления, автоматики, контрольно-измерительные устройства. Подходит для установки внутри помещений с умеренным климатом. Монтажная панель позволяет фиксировать DIN-рейки, автоматы, контакторы, трансформаторы и другую аппаратуру. Корпус используется там, где требуется жесткая конструкция, доступ к оборудованию и базовая защита от внешних воздействий.

Технические характеристики

• Габариты: 650×500×220 мм (Ш×В×Г)
• Материал корпуса: сталь, толщиной 0,8 мм
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Тип дверцы: одинарная, с замком и единым ключом
• Тип крышки: закрытого типа - герметична, без открытых проемов
• Цвет: серый
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Условия эксплуатации: УХЛ3 - умеренный климат, с возможностью работы при температуре от −25C до +40C
• Наличие монтажной панели: да, съёмная, с отверстиями для крепления DIN-реек и оборудования
• Способ монтажа: открытая установка - крепится к стене или опоре болтами

Совместимость и монтаж

ЩМП-3-0 совместим с любым оборудованием, устанавливаемым на DIN-рейку (например, автоматические выключатели, реле, преобразователи частоты). Для монтажа используются четыре предварительно подготовленных отверстия в задней стенке корпуса. Панель крепится к корпусу двумя болтами - её можно легко снять для удобства сборки и обслуживания. Дверца открывается на петлях, запирается одним ключом. Рекомендуется использовать крепёж M4–M6, соответствующий нагрузке на стену. Не допускается монтаж в местах с постоянным попаданием брызг, струй воды или высокой влажностью - степень защиты IP31 не предназначена для таких условий.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ГОСТ Р 50030.2 и ГОСТ 15150 (класс УХЛ3). Конструкция исключает случайный доступ к токоведущим частям при закрытой дверце. Замок обеспечивает защиту от несанкционированного вскрытия. Напряжение питания и токи, проходящие через оборудование внутри, должны соответствовать нормам безопасности, установленным для используемых устройств - сам корпус не является коммутирующим элементом.

Преимущества

• Съёмная монтажная панель ускоряет сборку и последующее техобслуживание
• Жёсткая стальная конструкция снижает риск деформации при вибрации
• Единый ключ для замка упрощает управление доступом в нескольких щитах
• Серый цвет не требует покраски после монтажа, хорошо сочетается с промышленными интерьерами
• Длительный срок службы - 15 лет - минимизирует затраты на замену

Ограничения применения

• Не подходит для наружной установки - IP31 не защищает от дождя, снега и пылевых потоков
• Не рекомендуется для помещений с повышенной влажностью (>90%) или агрессивной средой (кислоты, щёлочи)
• Толщина стали 0,8 мм достаточна для стандартных применений, но недостаточна для крупных щитов с тяжёлым оборудованием (более 50 кг)
• Отсутствует встроенная система вентиляции - при перегреве оборудования необходимо предусматривать принудительное охлаждение

Примеры использования

• Электрощит управления насосной станцией
• Распределительный щит на участке конвейера
• Щит автоматизации системы освещения в цеху
• Контрольный щит для PLC-систем в пищевой промышленности
• Аппаратный шкаф в офисном здании для группового учёта электроэнергии

Практические советы

• Перед монтажом проверьте внутренние размеры - свободное пространство между панелью и задней стенкой составляет около 15 мм; убедитесь, что провода и кабели не будут пережиматься
• При использовании большого количества DIN-устройств рассчитывайте нагрузку на панель - максимальная масса оборудования не должна превышать 30 кг
• Для лучшего теплоотвода оставляйте зазор 50–100 мм вокруг корпуса, особенно сверху и снизу
• При необходимости увеличения степени защиты (до IP54/IP65) используйте специальные уплотнители и решётки - оригинальный корпус не предусматривает их установку
• Артикулы ykm40-03-31-g от GENERICA и IEK идентичны по конструкции - выбирайте по наличию и цене
