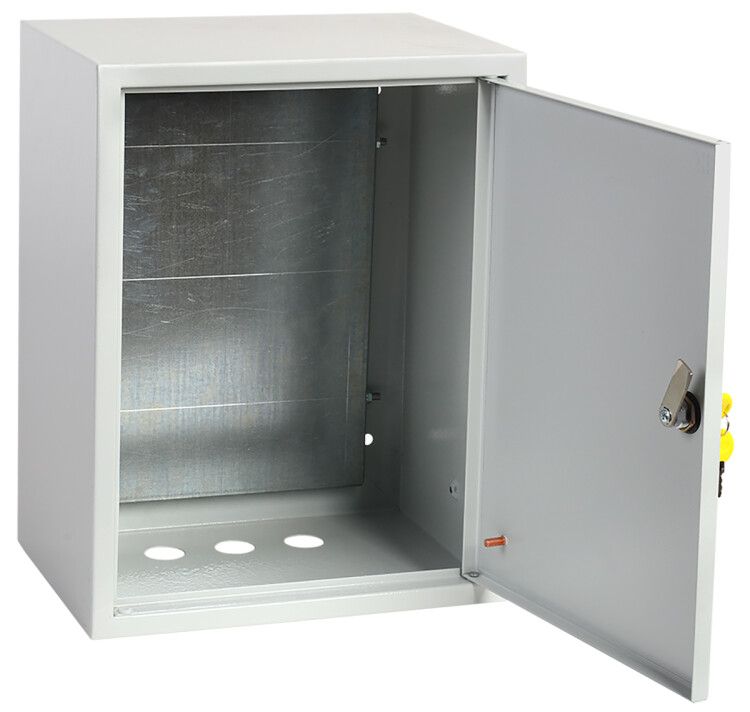

Корпус металлический ЩМП-1-0 395х310х220мм УХЛ3 IP31 GENERICA YKM40-01-31-G IEK

Корпус металлический ЩМП-1-0 395х310х220мм УХЛ3 IP31 - это надёжная основа для сборки распределительных щитов в условиях умеренного климата. Произведённый брендами GENERICA и IEK, этот корпус подходит как для промышленных, так и для бытовых задач, обеспечивая механическую защиту и удобство монтажа. Артикул ykm40-01-31-g соответствует стандартным габаритам и позволяет легко найти совместимые компоненты.

Назначение и область применения

Корпус металлический ЩМП-1-0 395х310х220мм УХЛ3 IP31 предназначен для сборки электрощитов различного назначения: силовые, управления, автоматики. Подходит для установки устройств модульного исполнения (din-рейка) и традиционного крепления (болты, хомутики). Применяется в цехах, на объектах ЖКХ, в системах освещения, насосных станциях и других местах, где требуется защищённое размещение электрооборудования.

Технические характеристики

• Габариты: 395×310×220 мм - внутренний объём достаточен для размещения до 12–18 модулей на DIN-рейке
• Материал корпуса: сталь с покрытием - обеспечивает прочность и устойчивость к деформациям
• Толщина стенок: 0,8 мм - оптимальна для баланса жесткости и веса
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикальных капель воды
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C, в помещениях с нормальной влажностью
• Цвет: серый - стандартный цвет для промышленного оборудования
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус металлический ЩМП-1-0 395х310х220мм УХЛ3 IP31 выполнен для открытой установки - крепится к стене с помощью болтов через отверстия в задней стенке. Монтажная панель съёмная - позволяет удобно собирать и обслуживать оборудование вне корпуса. Дверца фиксируется на одном замке с единым ключом - обеспечивает безопасность и исключает потерю ключей при использовании нескольких щитов. Крышка закрытого типа предотвращает случайный доступ к токоведущим частям.

Безопасность и стандарты

Степень защиты IP31 соответствует ГОСТ 14254 - гарантирует защиту от проникновения инструментов, проводов и крупных частиц, а также от вертикально падающих капель воды. Корпус не предназначен для работы во влажных средах, на улице или в зонах с высокой степенью запылённости. Соответствует требованиям безопасности для электрощитового оборудования класса III.

Преимущества

• Съёмная монтажная панель ускоряет сборку и снижает риск повреждений при работе внутри щита
• Единый ключ для замка - удобен при обслуживании нескольких щитов одной системы
• Высокая механическая прочность стали - выдерживает нагрузки при монтаже тяжёлых аппаратов
• Универсальные габариты - совместим с большинством стандартных элементов (DIN-рейки, клеммы, автоматы)

Ограничения применения

• Не предназначена для наружной установки - IP31 не защищает от дождя, брызг и пыли
• Не рекомендуется для помещений с повышенной влажностью (>80%) или агрессивными средами (кислоты, щёлочи)
• Толщина стенки 0,8 мм не подходит для щитов с большим количеством тяжёлого оборудования (например, частотных преобразователей массой >10 кг каждый)
• Отсутствует встроенная система вентиляции - при перегрузках требует внешнего охлаждения

Примеры использования

• Электрощит управления насосной станцией в котельной
• Распределительный щит освещения в административном здании
• Шкаф автоматизации конвейера на пищевом производстве
• Главный вводный щит в многоквартирном доме (внутри этажного шкафа)

Практические советы

• Перед монтажом проверьте посадочные отверстия на соответствие вашим крепёжным элементам - типоразмеры стандартизированы, но допуски могут отличаться
• При установке тяжёлых аппаратов используйте дополнительную подпорку - вес более 15 кг может вызвать прогиб монтажной панели
• Для герметизации входов кабелей применяйте резиновые вводы - они не входят в комплект, но необходимы для сохранения степени защиты IP31
• При групповой установке нескольких корпусов ЩМП-1-0 395х310х220мм УХЛ3 IP31 - учтите минимальный зазор 50 мм между шкафами для доступа к дверцам
• Артикул ykm40-01-31-g совпадает с аналогами от GENERICA и IEK - можно использовать взаимозаменяемо при ремонтах
