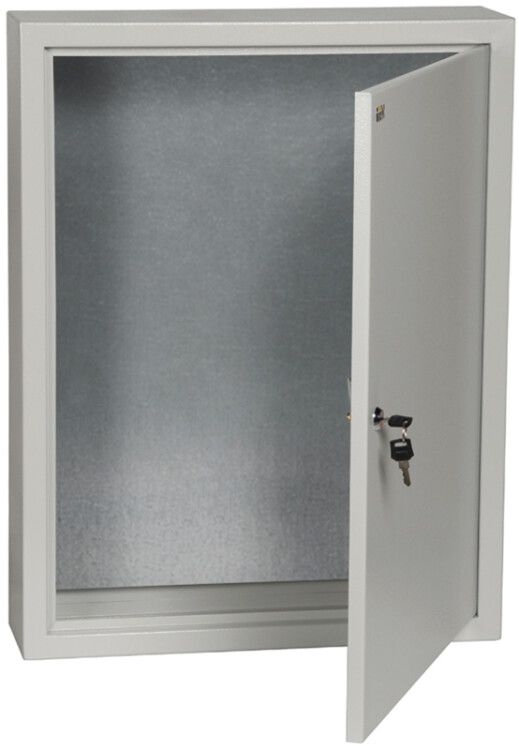

Корпус металлический ЩМП-1-1 (395х310х150мм) УХЛ3 IP31 IEK - YKM41-01-31

Корпус металлический ЩМП-1-1 395х310х150 УХЛ3 IP31 с монтажной панелью - это надёжный щит для сборки электрощитов управления, автоматики и силовой нагрузки. Произведённый компанией IEK, артикул ykm41-01-31, предназначен для открытой установки в условиях умеренного и холодного климата, обеспечивает базовую защиту от доступа посторонних предметов и капель воды.

Назначение и область применения

Корпус металлический ЩМП-1-1 395х310х150 УХЛ3 IP31 с монтажной панелью используется для компоновки электрических устройств: автоматических выключателей, контакторов, реле, клеммников и других элементов. Подходит для монтажа как модульных устройств на DIN-рейке, так и традиционного оборудования с креплением через отверстия. Применяется в промышленных объектах, на станциях, в цехах и распределительных пунктах, где требуется жёсткая фиксация аппаратуре и защита от внешнего воздействия.

Технические характеристики

• Габариты: 395×310×150 мм
• Материал корпуса: сталь толщиной 1 мм
• Степень защиты: IP31 - защита от твёрдых предметов диаметром более 2,5 мм и вертикально падающих капель воды
• Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C, в условиях повышенной влажности
• Покрытие: порошковая окраска цвета 7035 RAL (серый матовый)
• Количество вводов: 3 отверстия диаметром 31 мм, расположены снизу корпуса
• Дверца: одинарная, с замком, ключ с единым секретом
• Крышка: закрытого типа, плотно прилегает к корпусу
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ
• Код в реестре РЭП: РЭ-233/19

Совместимость и монтаж

ЩМП-1-1 совместим с любыми устройствами, которые можно смонтировать на DIN-рейке или с помощью крепёжных отверстий. Монтажная панель съёмная - позволяет удобно предварительно собирать схему вне корпуса, затем вставлять её внутрь. Установка осуществляется открытым способом: крепится к стене с помощью болтов или саморезов через отверстия в боковых стенках. Для ввода кабелей используются три готовых отверстия Ø31 мм - рекомендуется использовать кабельные вводы соответствующего диаметра. Замок дверцы обеспечивает безопасность, но не является взломостойким - не предназначен для высоких уровней безопасности.

Безопасность и стандарты

Корпус выполнен в соответствии с техническими условиями YKM.001.2015. Соответствует требованиям по защите от случайного прикосновения к токоведущим частям благодаря степени защиты IP31. Наличие замка исключает несанкционированный доступ. Цветовое покрытие 7035 RAL - устойчиво к механическому повреждению и химическому воздействию. Сертифицирован в реестре радиоэлектронной продукции (РЭ-233/19).

Преимущества

• Съёмная монтажная панель ускоряет сборку и обслуживание
• Порошковое покрытие устойчиво к коррозии и царапинам
• Жёсткая стальная конструкция обеспечивает долговечность
• Три подготовленных ввода снижают время монтажа кабелей
• Запирающаяся дверца защищает оборудование от вандализма и постороннего вмешательства

Ограничения применения

Не применяется в помещениях с постоянным попаданием воды, агрессивными средами или в зонах с высокой запылённостью - IP31 не обеспечивает защиту от пыли и брызг. Не подходит для наружной установки без дополнительной защиты. Отсутствие уплотнений на дверце делает его непригодным для помещений с высокой влажностью (например, влажные цеха, подвалы с протечками). Не рассчитан на взрывоопасную среду. Не следует использовать вместо корпусов с IP54/IP65 там, где требуются герметичные решения.

Примеры использования

• Щит управления насосной станцией в промышленном цехе
• Распределительный щит освещения на складском комплексе
• Шкаф автоматизации конвейера с установленными реле и терморегуляторами
• Внутренний щит контроля питания в административном здании

Практические советы

• Перед монтажом проверьте, что посадочные отверстия под кабели (Ø31 мм) соответствуют используемым кабельным вводам - при необходимости доработайте их под нужный размер.
• При использовании в сырых помещениях дополнительно обработайте места ввода кабеля герметиком, даже при наличии IP31 - это продлит срок службы.
• Снимите монтажную панель перед установкой крупных устройств - так проще добиться точного положения и равномерного распределения нагрузки.
• Не перегружайте панель: максимальная масса оборудования должна учитывать прочность стали 1 мм - для тяжёлых устройств предусмотрите дополнительную опору.
• Артикул ykm41-01-31 - часть серии ЩМП-1-1 от IEK; при замене или докупке сверьте габариты и тип вводов - другие модели серии могут отличаться.
