Щит с монтажной панелью ЩМП- 40.30.22 (ЩРНМ-1) (ВхШхГ) 400х300х220 IP31 PROxima | mb22-1 EKF

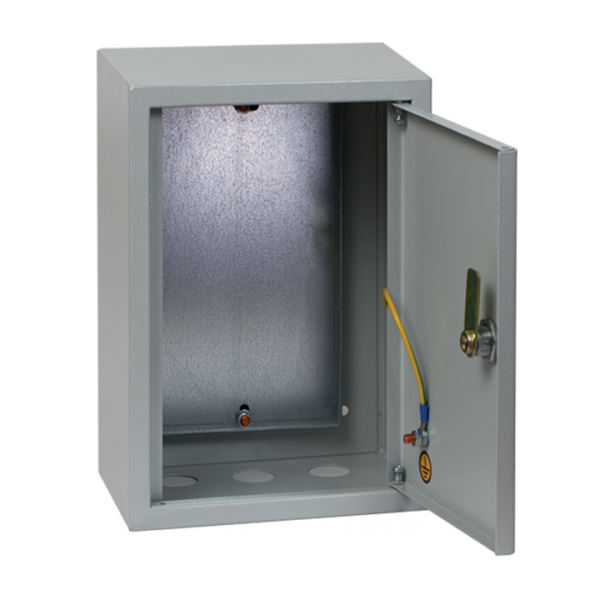

Щит с монтажной панелью ЩМП-400х300х220 (ЩРНМ-1) IP31 от EKF PROxima - это прочный металлический корпус с установленной съёмной монтажной панелью для компоновки электрооборудования. Подходит для открытой установки в помещениях с умеренным климатом, используется в системах управления, распределения энергии и автоматизации.

Назначение и область применения

Щит с монтажной панелью ЩМП-400х300х220 (ЩРНМ-1) IP31 предназначен для внутреннего монтажа коммутационных аппаратов, автоматических выключателей, контакторов, реле и других устройств до 630 А. Применяется в промышленных объектах, на производстве, в административных зданиях и жилых комплексах. Подходит для создания шкафов управления, пунктов распределения и автономных систем автоматизации. Учитывая класс защиты I и наличие молниезащиты, может использоваться в системах с требованием к защите от перенапряжений.

Технические характеристики

• Размеры корпуса: 400×300×220 мм (Ш×В×Г)
• Глубина монтажа: 205 мм - позволяет размещать оборудование с глубокими креплениями
• Номинальный ток: 630 А - рассчитан на работу с мощными нагрузками
• Напряжение: 380 В - совместим с трёхфазными сетями
• Материал корпуса: сталь толщиной 0,8 мм, дверца - 1 мм
• Покрытие: порошковая окраска RAL 7035, фосфатирование - повышают коррозионную стойкость
• Степень защиты: IP31 - защита от твёрдых предметов >2,5 мм и вертикальных капель воды
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Количество кабельных вводов: 3 - для подключения входящих/выходящих кабелей
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит с монтажной панелью ЩМП-400х300х220 (ЩРНМ-1) IP31 имеет съёмную монтажную панель - её можно заранее собрать вне корпуса, затем установить в корпус. Это ускоряет монтаж и снижает риск повреждения оборудования. Корпус крепится на стену методом открытой установки. Для этого предусмотрены крепёжные отверстия в боковых стенках. Кабельные вводы - предварительно подготовленные, без заглушек; при необходимости можно дополнительно просверлить отверстия. Замок на дверце обеспечивает доступ только авторизованному персоналу. Не рекомендуется использовать для скрытой установки - корпус не предназначен для заделки в стену.

Безопасность и стандарты

Щит с монтажной панелью ЩМП-400х300х220 (ЩРНМ-1) IP31 выполнен в соответствии с требованиями ТУ 3434-001-96504521-2007. Класс защиты I гарантирует наличие заземляющего провода, который необходимо подключить к специальной клемме внутри корпуса. Защита IP31 исключает попадание крупных инородных частиц и вертикально падающих капель воды - подходит для помещений с нормальной влажностью, но не для улицы или сырых цехов. Наличие молниезащиты позволяет применять щит в системах, где возможны импульсные перенапряжения, однако внешняя молниезащита должна быть реализована отдельно - сам щит лишь обеспечивает механическую целостность и заземление.

Преимущества

• Съёмная монтажная панель - удобство сборки и обслуживания
• Высокая жёсткость корпуса за счёт сварной конструкции
• Атмосферостойкая порошковая краска - долговечность даже в условиях циклической влажности
• Изготовлен из российской стали по ГОСТ 1050-88 - стабильные механические свойства
• Закрытый тип дверцы и крышки - минимизация случайного доступа
• Длительная гарантия - 5 лет

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для дождя, снега или прямого воздействия влаги
• Не подходит для взрывоопасных сред - отсутствует взрывозащита
• Некомплектный состав - требуется самостоятельная закупка крепежа, заземляющих шин, заглушек и кабельных вводов
• Толщина стенок 0,8 мм - не рекомендуется для мест с высокой механической нагрузкой или ударным воздействием
• Ограниченное количество кабельных вводов (3 шт.) - при большом числе кабелей потребуется доработка корпуса

Примеры использования

• Электрощит управления насосной станцией в котельной
• Распределительный пункт на участке конвейера в пищевом производстве
• Шкаф автоматизации системы вентиляции в офисном здании
• Центральный щит освещения в многоэтажном жилом доме
• Пункт распределения питания для станков с ЧПУ

Практические советы

• Перед монтажом проверьте посадочные размеры оборудования - максимальная глубина монтажа 205 мм, не все устройства поместятся
• Используйте кабельные вводы с уплотнителями, чтобы сохранить степень защиты IP31 после прокладки кабелей
• Обязательно подключите заземляющий провод к клемме внутри корпуса - это требование класса защиты I
• При установке в холодном помещении учтите, что UHL3 допускает работу при −40C, но не при постоянной конденсации влаги
• Для увеличения числа кабельных вводов используйте дополнительные пробивные элементы - корпус легко обрабатывается
• Щит с монтажной панелью ЩМП-400х300х220 (ЩРНМ-1) IP31 от EKF PROxima хорошо сочетается с оборудованием серии PROxima - одинаковые крепления и цветовое оформление обеспечивают единый вид системы
