Щит с монтажной панелью ЩМПг-80.60.25 EKF(ЩРНМ-4) IP54 PROxima | mb24-4 EKF

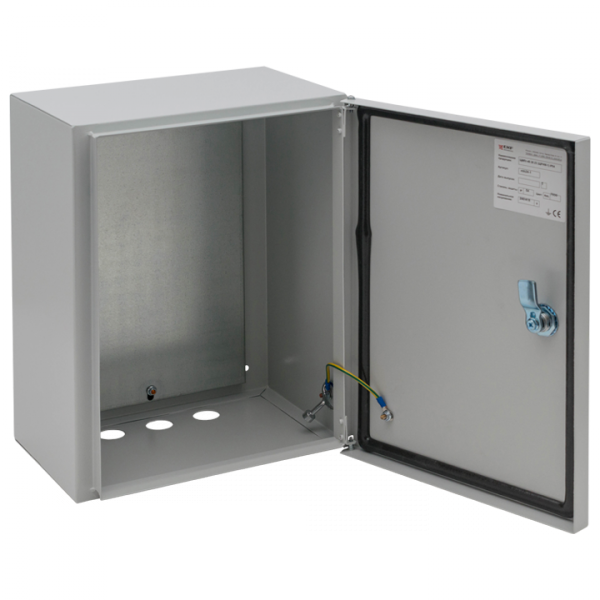

Щит с монтажной панелью ЩМПг-800х600х250 (ЩРНМ-4) IP54 герметичный от EKF PROxima предназначен для наружной и внутренней установки, обеспечивает защиту электрооборудования от пыли и влаги, а также удобную организацию монтажа компонентов. Этот щит подходит для систем управления, распределения энергии и автоматизации в условиях повышенной запыленности и перепадов температур.

Назначение и область применения

Щит с монтажной панелью ЩМПг-800х600х250 (ЩРНМ-4) IP54 герметичный используется для размещения модульного и силового оборудования: автоматических выключателей, контакторов, реле, преобразователей частоты, устройств защиты и других элементов. Подходит для создания щитов управления, пунктов распределения и систем автоматизации. Благодаря защищённому корпусу и классу IP54, щит можно устанавливать как внутри зданий, так и на открытых площадках - например, возле станков, конвейеров, насосных станций или на промышленных объектах.

Технические характеристики

• Размеры корпуса: 800×600×250 мм (высота × ширина × глубина)
• Глубина монтажа: 230 мм - позволяет разместить оборудование с крупными габаритами
• Материал корпуса: сталь толщиной 1,2 мм; монтажная плита - 1 мм
• Покрытие: порошковое, цвет 7035 RAL (серый металлик)
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства условий) и брызг воды со всех сторон
• Номинальный ток: 630 А - рассчитан на работу с мощным оборудованием
• Напряжение: 380 В - соответствует трёхфазным сетям промышленного назначения
• Класс защиты: I - требует обязательного заземления
• Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C, в условиях повышенной влажности
• Количество кабельных вводов: 3 - готовые отверстия для ввода кабелей, без уплотнителей
• Гарантия: 60 месяцев

Совместимость и монтаж

Щит с монтажной панелью ЩМПг-800х600х250 (ЩРНМ-4) IP54 герметичный имеет встроенную стальную монтажную панель с отверстиями под стандартные DIN-рейки. Оборудование крепится на рейки, провода подводятся через три предварительно подготовленных кабельных ввода. Монтаж осуществляется методом открытой установки - на стену, опору или раму. Для фиксации используются болты или анкеры. Корпус не содержит уплотнителей в вводах - при необходимости герметизации рекомендуется дополнительно установить кабельные вводы с уплотнением. Дверца одинарная, закрывается на замок, что исключает случайный доступ.

Безопасность и стандарты

Изделие соответствует техническому регламенту ТУ 3434-001-96504521-2007. Класс защиты I обязывает использовать заземление - обязательно подключение PE-проводника к специальной клемме внутри щита. Щит с монтажной панелью ЩМПг-800х600х250 (ЩРНМ-4) IP54 герметичный допущен к использованию в зонах с риском воздействия внешних факторов, в том числе при наличии молниезащиты. Применение в местах с возможностью попадания осадков и пыли не нарушает функциональность.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу толщиной 1,2 мм
• Порошковое покрытие устойчиво к царапинам, коррозии и химическому воздействию
• Монтажная панель позволяет легко размещать и менять оборудование без сверления
• Закрытый тип дверцы и корпуса обеспечивают безопасность персонала
• IP54 и климатика УХЛ3 позволяют применять щит даже в сложных условиях - на улице, в цехах, на элеваторах
• Широкая гарантия - 5 лет - указывает на высокую надёжность производства EKF PROxima

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает герметичность при затоплении
• Кабельные вводы не имеют заводских уплотнений - требуется самостоятельная герметизация при работе во влажной среде
• Номинальный ток 630 А - не подходит для распределительных щитов с нагрузкой выше этого значения
• Комплектация некомплектная - внутри только корпус и панель, все устройства (автоматы, реле, клеммы) необходимо докупать отдельно
• Не рекомендуется для установки в зонах с агрессивными химическими парами или соляным туманом - материал не адаптирован для таких условий

Примеры использования

• Щит управления насосной станцией на открытом воздухе
• Распределительный пункт на производственной линии с конвейерами
• Автоматизированный щит для системы вентиляции в холодильном цехе
• Пункт питания и контроля для освещения территории предприятия
• Временный щит на строительной площадке с питанием от 380 В

Практические советы

• Перед монтажом проверьте, чтобы глубина 230 мм была достаточной для вашего оборудования - особенно для больших контакторов или преобразователей частоты
• Если щит будет установлен на улице, используйте кабельные вводы с резиновыми уплотнителями и термостойкими кабелями
• Обязательно выполните заземление - подключите медный проводник к клемме внутри корпуса
• При проектировании учтите, что щит не имеет встроенных вентиляционных решёток - при большой тепловой нагрузке предусмотрите принудительное охлаждение
• Щит с монтажной панелью ЩМПг-800х600х250 (ЩРНМ-4) IP54 герметичный совместим с продукцией EKF PROxima - выбирайте автоматы, реле и другие компоненты из этой же серии для лучшей совместимости
