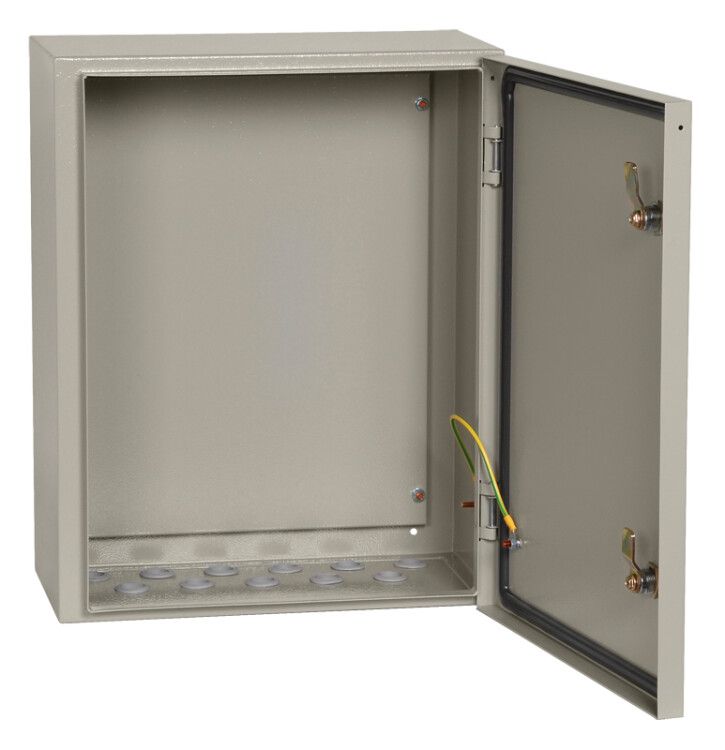

Корпус металлический ЩМП-3-0 (650х500х220мм) У2 IP54 IEK - YKM40-03-54

Корпус металлический ЩМП-3-0 650х500х220 У2 IP54 с монтажной панелью - это надёжный металлический щит от IEK (ИЭК), предназначенный для сборки распределительных и управляющих электрощитов. Артикул ykm40-03-54 обеспечивает совместимость с типовой аппаратурой и соответствует требованиям ТУ YKM.001.2015.

Назначение и область применения

Корпус металлический ЩМП-3-0 650х500х220 У2 IP54 с монтажной панелью используется для монтажа электрооборудования в условиях повышенной запылённости и влажности. Подходит для сборки силовых щитов, щитов управления, систем автоматизации и контроля. Применяется на промышленных объектах: цехах, насосных станциях, компрессорных, транспорте, энергообъектах. Монтажная панель позволяет фиксировать DIN-рейки, автоматы, контакторы, реле и другую аппаратуру как модульного, так и немодульного исполнения.

Технические характеристики

• Габариты: 650×500×220 мм
• Материал корпуса: сталь толщиной 1–1,5 мм
• Толщина монтажной панели: 1 мм
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточна для большинства производственных условий) и брызг воды со всех направлений
• Климатическое исполнение: У2 - для работы при температуре от −25C до +40C, в помещениях с нормальной влажностью
• Цвет: 7035 RAL (серый матовый)
• Покрытие: порошковая окраска - устойчиво к механическим повреждениям и коррозии
• Количество вводов: 13 отверстий диаметром 28 мм, расположены снизу корпуса
• Тип двери: одинарная, металлическая, с замком и уплотнением из двухкомпонентного герметика
• Тип крышки: закрытого типа - защищает внутреннее пространство сверху
• Способ монтажа: открытая установка - крепится к стене или опоре болтами
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: ТУ YKM.001.2015
• Код в реестре РЭП: РЭ-232/19

Совместимость и монтаж

Корпус металлический ЩМП-3-0 650х500х220 У2 IP54 с монтажной панелью совместим с DIN-рейками стандарта EN 60715. Монтажная панель снимается - это упрощает установку крупных устройств, таких как частотники или преобразователи. Для крепления используются четыре точки: два верхних и два нижних отверстия на задней стенке. Открытие двери осуществляется одним ключом - все экземпляры этого артикула имеют единый секрет замка. Вводы кабелей реализованы через 13 готовых отверстий Ø28 мм - можно использовать кабельные вводы или пластиковые муфты для герметизации. Не требует дополнительной подготовки стен - достаточно вывести провода в зоне вводов.

Безопасность и стандарты

Корпус выполнен в соответствии с ТУ YKM.001.2015 и прошёл проверку на соответствие степени защиты IP54. Уплотнение двери и пылевлагозащищённый замок обеспечивают безопасную работу в средах с высокой влажностью и пылью. Наличие замка предотвращает несанкционированный доступ. Сертифицирован в реестре радиоэлектронной продукции (РЭ-232/19). Соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных устройств низкого напряжения.

Преимущества

• Съёмная монтажная панель - удобна при сложном монтаже и обслуживании
• Порошковое покрытие - долговечное, не царапается, не выгорает
• IP54 - подходит для помещений с агрессивными условиями, где недоступна герметичная установка
• Единый ключ замка - снижает риск потери ключей при массовом использовании
• 13 готовых вводов - экономят время на сверление и герметизацию
• Срок службы 15 лет - гарантия надёжности при правильной эксплуатации

Ограничения применения

• Не предназначен для установки на улице - IP54 не обеспечивает защиту от прямого дождя или струй воды
• Не рекомендуется для взрывоопасных зон - отсутствует сертификат Ex
• Толщина стали 1–1,5 мм - не подходит для мест с высокими механическими нагрузками (например, удары или давление)
• Корпус некомплектный - не включает оборудование, DIN-рейки, клеммы, кабельные вводы; всё необходимо докупить отдельно
• Открытая установка требует наличия прочной вертикальной поверхности - нельзя монтировать на гибкие или нестабильные основания

Примеры использования

• Щит управления насосной станцией - защита от влаги и пыли в подвале
• Распределительный щит на участке конвейера - устойчивость к маслу и металлической пыли
• Автоматизация холодильного оборудования - стабильная работа при перепадах температур
• Шкаф управления лифтовым оборудованием - компактный размер и надёжный замок
• Локальный щит освещения в цеху - быстрый монтаж благодаря готовым вводам

Практические советы

• Перед монтажом проверьте, что отверстия под кабели совпадают с трассой проводки - 13 отверстий Ø28 мм позволяют вести до 13 кабелей, но лучше заранее спроектировать маршруты
• При необходимости увеличить количество вводов - используйте дополнительные кабельные вводы, установленные в уже имеющиеся отверстия
• Для длительной эксплуатации в сырых помещениях - периодически проверяйте состояние уплотнения двери и смазывайте замок графитовой смазкой
• При установке на стену - используйте анкерные болты M8, особенно если вес щита с оборудованием превышает 30 кг
• Артикул ykm40-03-54 - один из самых популярных в линейке IEK (ИЭК); при заказе нескольких единиц - сохраняйте партию, чтобы избежать цветовых различий
• Не забудьте указать в проекте необходимые элементы: DIN-рейки, клеммы, кабельные вводы, заземляющую шину - они не входят в комплект
