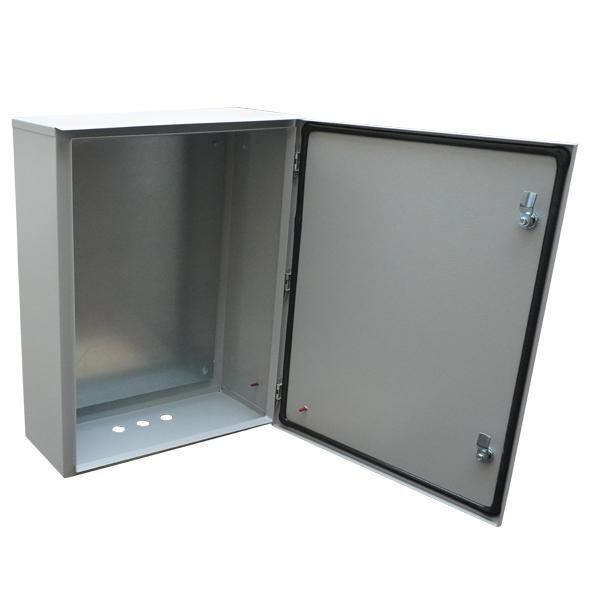

Щит с монтажной панелью навесной ЩМП 08 У2 IP54 650х500х220 Электротехник ET529528

Щит с монтажной панелью навесной ЩМП 08 У2 IP54 650х500х220 от бренда Электротехник - это готовый металлический корпус с установленной внутренней панелью для компоновки электрооборудования. Подходит для монтажа в помещениях с умеренным климатом, где требуется защита от пыли и капель воды. Артикул et529528 соответствует сериям ЩМП, предназначенным для сборки щитов управления и автоматизации.

Назначение и область применения

Щит с монтажной панелью навесной ЩМП 08 У2 IP54 650х500х220 используется для размещения коммутационных устройств, автоматов, контакторов, реле и других элементов электрощита. Применяется в системах управления оборудованием, автоматизации производственных линий, распределении энергии в зданиях. Подходит для установки в жилых, офисных, торговых и промышленных объектах, где необходима надёжная защита от внешних воздействий.

Технические характеристики

• Размеры корпуса: 650×500×220 мм (высота × ширина × глубина)
• Материал корпуса: сталь, покрытая антикоррозийным слоем
• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточна для помещений) и от брызг воды со всех направлений
• Тип крышки: закрытого типа, герметичная, с замком
• Способ монтажа: навесной - крепится на стену с помощью кронштейнов или болтов
• Цвет: серый
• Наличие монтажной панели: да - стальная планка с предварительно просверленными отверстиями под DIN-рейки и крепление аппаратов

Совместимость и монтаж

Щит с монтажной панелью навесной ЩМП 08 У2 IP54 650х500х220 совместим со всеми типами DIN-реек (35 мм) и стандартными модульными устройствами. Монтаж выполняется на вертикальную поверхность: через отверстия в задней стенке корпуса фиксируются кронштейны или анкеры. Для удобства сборки рекомендуется заранее подготовить расположение аппаратов на панели - отверстия уже выполнены под стандартные крепления. Крышка открывается на петлях, обеспечивает доступ ко всей внутренней части без демонтажа.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 14254 по степени защиты IP54. Корпус выполнен из стали, что исключает риск возгорания от перегрева внутри. Напряжение эксплуатации не ограничивается конструкцией - допустимые значения определяются установленным оборудованием. Работа возможна при температуре от -25C до +40C (У2 - климатическое исполнение для умеренного климата).

Преимущества

• Готовая монтажная панель снижает время сборки - не требует самостоятельного крепления профилей
• Высокая прочность стального корпуса выдерживает механические нагрузки и вибрацию
• Антикоррозийная обработка продлевает срок службы в условиях повышенной влажности
• Закрытый тип крышки обеспечивает безопасность при работе рядом с токоведущими частями

Ограничения применения

• Не предназначен для установки на улице - IP54 не защищает от прямого дождя или длительного воздействия влаги
• Не рассчитан на взрывоопасные среды - не имеет маркировки Ex
• Не подходит для помещений с постоянной температурой ниже -25C или выше +40C
• Площадь панели ограничена - максимальная вместимость около 18–24 модулей; для больших систем нужен более крупный щит

Примеры использования

• Щит управления насосной станцией в подвале жилого дома
• Распределительный щит на участке конвейера в цеху
• Автоматизированный щит контроля освещения в торговом центре
• Шкаф резервного питания для серверной комнаты

Практические советы

• Перед монтажом проверьте, чтобы стена была ровной и несла нагрузку - вес щита с оборудованием может достигать 15–20 кг
• При использовании в сырых помещениях (например, в подвале) дополнительно смажьте уплотнители крышки силиконовой смазкой
• Не забудьте оставить свободное пространство перед щитом - минимум 60 см для обслуживания
• При заказе нескольких экземпляров - учтите, что все щиты серии ЩМП имеют одинаковые габариты и крепления, что упрощает стандартизацию
• Артикул et529528 - точный идентификатор для закупки запасных частей или аналогичных решений в будущем
