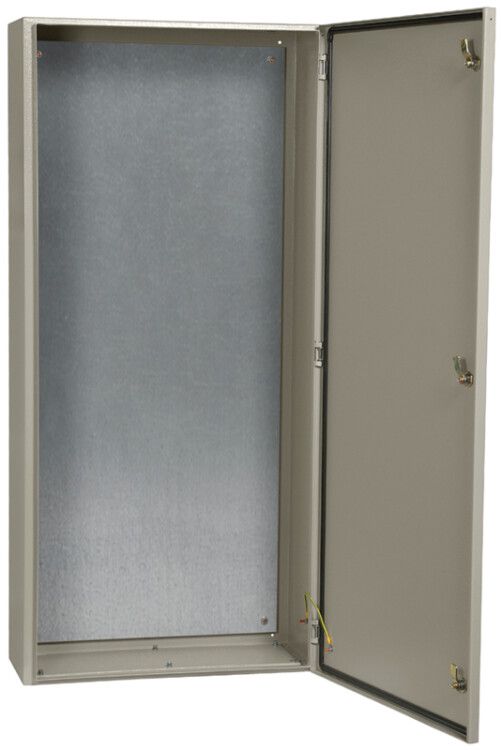

Корпус металлический ЩМП-6-0 (1200х750х300мм) У2 IP54 IEK - YKM40-06-54

Корпус металлический ЩМП-6-0 1200х750х300 У2 IP54 с монтажной панелью — это надёжный сварной металлический щит для сборки электрощитов управления, автоматики и силовой аппаратуры. Произведённый компанией IEK, артикул ykm40-06-54, предназначен для открытой установки в условиях повышенной запылённости и влажности.

Назначение и область применения

Корпус металлический ЩМП-6-0 1200х750х300 У2 IP54 с монтажной панелью используется для монтажа электрооборудования в промышленных и коммерческих объектах. Подходит для сборки щитов управления, автоматики, распределительных устройств и систем контроля. Применяется на заводах, в цехах, на насосных станциях, в системах вентиляции и на транспорте — там, где требуется защита от пыли и брызг воды.

Технические характеристики

• Габариты: 1200×750×300 мм
• Материал корпуса: сталь толщиной 1–1,5 мм; дно и крышка — 1,4 мм
• Степень защиты: IP54 — защита от пыли (не полностью, но достаточна для большинства производственных условий) и от брызг воды со всех направлений
• Климатическое исполнение: У2 — предназначено для работы при температуре от −40 °C до +40 °C в помещениях с нормальной влажностью
• Цвет: 7035 RAL (серый матовый)
• Покрытие: порошковое — устойчиво к механическим повреждениям и коррозии
• Количество вводов: одно отверстие 523×123 мм, расположено снизу
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Замок: одноключевой, с единым секретом — обеспечивает безопасность доступа
• Тип дверцы: одинарная, с уплотнением из двухкомпонентного герметика
• Тип крышки: закрытого типа — предотвращает попадание внешних элементов внутрь
• Нормативный документ: YKM.001.2015 ТУ
• Код в реестре РЭП: РЭ-232/19

Совместимость и монтаж

Корпус металлический ЩМП-6-0 1200х750х300 У2 IP54 с монтажной панелью рассчитан на открытую установку — крепится к стене или опоре болтами через отверстия в задней стенке. Монтажная панель съёмная — позволяет удобно собирать и обслуживать оборудование вне корпуса. Для фиксации проводов и кабелей используйте вводное отверстие 523×123 мм снизу — его можно дополнительно уплотнить резиновыми вставками. Убедитесь, что посадочные места под DIN-рейки и клеммы соответствуют габаритам панели — её размеры не указаны, но совместима с типичными стандартными компонентами.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ТУ YKM.001.2015 и имеет сертификацию в реестре радиоэлектронной продукции (РЭ-232/19). Степень защиты IP54 соответствует ГОСТ 14254 — обеспечивает безопасную работу в средах с высокой запылённостью и возможным воздействием влаги. Наличие замка и герметичного уплотнения снижает риск случайного доступа и коротких замыканий из-за попадания влаги.

Преимущества

• Сварная конструкция — прочнее, чем клепаные аналоги
• Съёмная монтажная панель — ускоряет сборку и сервисное обслуживание
• Порошковое покрытие — долговечное, не требует окраски после монтажа
• Двухкомпонентное уплотнение дверцы — эффективнее классических резиновых профилей
• Единый ключ замка — упрощает управление доступом в нескольких щитах
• Поддержка монтажа как модульного, так и традиционного оборудования — универсальность

Ограничения применения

• Не предназначен для установки на улице — IP54 не защищает от прямого дождя или струй воды
• Один ввод — недостаточно для сложных систем с несколькими кабелями; потребуется доработка (например, дополнительные отверстия или переходники)
• Толщина стали 1–1,5 мм — не рекомендуется для мест с высокой механической нагрузкой или ударными воздействиями
• Некомплектный состав — не включает DIN-рейки, клеммы, автоматы; всё необходимо докупать отдельно
• Не подходит для взрывоопасных зон — отсутствует взрывозащита (Ex-маркировка)

Примеры использования

• Щит управления конвейерной линией на пищевом производстве
• Распределительный щит системы вентиляции в торговом центре
• Автоматический щит освещения в подземном паркинге
• Шкаф управления насосной станцией в водоканале
• Локальный щит питания станков с ЧПУ в механическом цехе

Практические советы

• Перед монтажом проверьте, чтобы вводное отверстие 523×123 мм было вырезано точно по размеру — иначе возникнут проблемы с герметизацией кабелей
• При использовании в холодных условиях (ближе к −40 °C) убедитесь, что уплотнители не потеряли эластичность — при необходимости замените на термостойкие
• Для увеличения числа вводов используйте специальные вводные колпачки или пробки — не делайте отверстия самостоятельно без учёта целостности защиты IP54
• При установке на стену используйте анкерные болты — саморезы не обеспечивают достаточной жёсткости для крупного щита
• При заказе нескольких экземпляров — сохраняйте одинаковые партии, чтобы цвет и качество покрытия были единообразны
• Артикул ykm40-06-54 — это точный идентификатор для закупок; не путайте с другими моделями ЩМП-6, которые могут отличаться по размеру или степени защиты
