Щит с монтажной панелью ЩМПг-120.75.30 EKF(ЩРНМ-6) IP54 PROxima | mb24-6 EKF

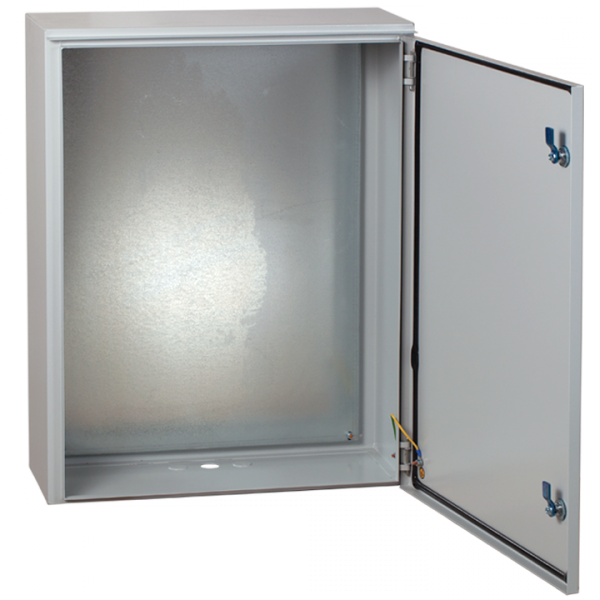

Щит с монтажной панелью ЩМПг-1200х750х300 (ЩРНМ-6) IP54 герметичный от EKF PROxima - это прочная металлическая оболочка с установленной внутренней панелью для компоновки автоматики, силового и модульного оборудования. Подходит для наружной установки, обеспечивает защиту от пыли и влаги, рассчитан на работу в условиях умеренного климата.

Назначение и область применения

Щит с монтажной панелью ЩМПг-1200х750х300 (ЩРНМ-6) IP54 герметичный предназначен для сборки распределительных и управляющих щитов в условиях повышенной запыленности, сырости или открытых площадках. Применяется в промышленности: на заводах, в насосных станциях, на объектах ЖКХ, энергообъектах и других местах, где требуется защищенная установка аппаратуры. Благодаря наличию монтажной панели позволяет легко фиксировать DIN-рейки, автоматы, контакторы, преобразователи частоты и другое оборудование.

Технические характеристики

• Размеры корпуса: 1200×750×300 мм (высота×ширина×глубина)
• Глубина монтажа: 285 мм - достаточна для установки крупногабаритных устройств
• Материал корпуса: сталь толщиной 1,2 мм; дверца и крышка - 1 мм
• Степень защиты: IP54 - защита от пыли (не полностью, но препятствует оседанию вредного количества) и брызг воды со всех сторон
• Номинальный ток: 630 А - допустимый максимальный ток через шины внутри щита
• Напряжение: 380 В - рекомендовано для трёхфазных сетей
• Цвет: 7035 RAL (серый матовый)
• Покрытие: порошковое - устойчиво к царапинам, коррозии и УФ-излучению
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C
• Количество кабельных вводов: 3 - готовые отверстия для ввода кабелей, требуют доработки под нужный диаметр
• Класс защиты: I - заземление обязательно через контактную пластину
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит с монтажной панелью ЩМПг-1200х750х300 (ЩРНМ-6) IP54 герметичный совместим с любым оборудованием, устанавливаемым на DIN-рейки или крепящимся болтами к плоской поверхности. Монтажная панель выполнена из стали и имеет перфорацию под стандартные крепления. Установка - открытая: крепится к стене, опоре или столбу с помощью анкеров или сварки. Для герметизации кабельных вводов необходимо использовать соответствующие вводные уплотнители (не входят в комплект). Дверца и крышка закрытого типа плотно прилегают, обеспечивают доступ к оборудованию только после открытия.

Безопасность и стандарты

Щит с монтажной панелью ЩМПг-1200х750х300 (ЩРНМ-6) IP54 герметичный выполнен в соответствии с требованиями ТУ 3434-001-96504521-2007. Класс защиты I обязывает провести надёжное заземление корпуса через специальный контакт. Наличие замка предотвращает несанкционированный доступ. Конструкция предусматривает возможность подключения системы молниезащиты - есть точки для присоединения громоотвода. Корпус не горючий, материал не выделяет токсичных веществ при нагреве.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,2 мм
• Порошковое покрытие гарантирует долгую службу даже при постоянном воздействии влаги и солнечного света
• Интегрированная монтажная панель исключает необходимость её самостоятельной установки
• IP54 позволяет применять щит вне помещений без дополнительных кожухов
• Закрытый тип дверцы и крышки снижают риск случайного прикосновения к токоведущим элементам
• Гарантия 5 лет - один из самых длинных сроков среди аналогов

Ограничения применения

• Не предназначены для погружения в воду - IP54 не обеспечивает герметичность при затоплении
• Кабельные вводы не укомплектованы уплотнителями - их нужно докупать отдельно
• Номинальный ток 630 А - не подходит для систем выше этого значения, например, крупных подстанций
• Не рекомендуется для установки в средах с высокой концентрацией химически активных паров (кислоты, щелочи)
• Комплектация некомплектная - внутри только корпус и панель, всё остальное (автоматы, рейки, клеммы) - отдельно

Примеры использования

• Наружный щит управления насосной станцией водоснабжения
• Распределительный пункт на производственной линии с частотными преобразователями
• Щит автоматики для освещения улицы или спортивной площадки
• Пункт питания и контроля для вентиляционных установок на кровле здания
• Аварийный щит резервирования для систем безопасности

Практические советы

• Перед монтажом проверьте, что глубина 285 мм достаточно для ваших устройств - особенно для больших контакторов или преобразователей
• Выбирайте кабельные вводы с подходящими диаметрами и степенью защиты (например, IP66/67), чтобы сохранить целостность IP54
• Обязательно используйте медный заземляющий проводник сечением не менее 10 мм2 для подключения к контуру заземления
• При установке на улице ориентируйте дверцу так, чтобы она не открывалась против ветра - это продлит срок службы уплотнителей
• Щит с монтажной панелью ЩМПг-1200х750х300 (ЩРНМ-6) IP54 герметичный от EKF PROxima можно комбинировать с другими изделиями серии PROxima - они имеют единый стиль и крепёжные решения
