Щит с монтажной панелью ЩМПг- 50.40.22 (ЩРНМ-2) RAL 3001 IP54 EKF PROxima | mb24-2-3001

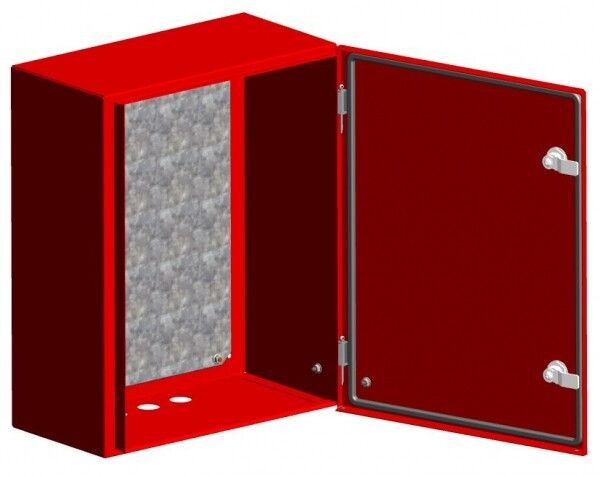

Электрощит с монтажной панелью ЩМПг-50.40.22 (ЩРНМ-2) RAL 3001 IP54 от EKF PROxima предназначен для компоновки оборудования систем пожарной безопасности - от сигнализации до управления насосами. Корпус из стали с порошковым покрытием и степенью защиты IP54 обеспечивает устойчивость к внешним воздействиям, что делает его подходящим как для внутренней, так и для наружной установки.

Назначение и область применения

ЩМПг-50.40.22 (ЩРНМ-2) RAL 3001 IP54 используется для сборки распределительных щитов систем пожарной автоматики: управления пожарными насосами, щитов пожарной сигнализации, контроля и диспетчеризации. Подходит для монтажа в зонах с повышенной влажностью, пылью и перепадами температур. Благодаря защищённому корпусу и возможности наружной установки, щит можно применять на объектах открытого типа - в котельных, на площадках, в подъездных зонах, в технических помещениях жилых и промышленных зданий.

Технические характеристики

• Напряжение: 380 В - рассчитан на трёхфазную сеть;
• Номинальный ток: 630 А - допускает подключение мощного силового оборудования;
• Материал корпуса: сталь толщиной 1 мм - прочная, но требует бережного обращения при монтаже;
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон;
• Монтажная глубина: 200 мм - достаточна для установки DIN-рейки, автоматов, контакторов и других устройств;
• Цвет: RAL 3001 (красный) - высокая видимость, соответствует требованиям пожарной безопасности;
• Покрытие: порошковая краска - устойчива к выцветанию, механическим повреждениям и агрессивным средам;
• Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C;
• Количество кабельных вводов: 3 - для подключения входящих/выходящих кабелей;
• Гарантия: 60 месяцев - один из самых длинных сроков в классе аналогичных решений;
• Наличие замка: да - предотвращает несанкционированный доступ;
• Тип двери: одинарная - удобна для обслуживания и проверки;
• Тип крышки: закрытого типа - исключает попадание посторонних предметов внутрь;
• Поддержка молниезащиты: да - возможно подключение системы молниезащиты через специальные зажимы;
• Монтажная панель: да, оцинкованная, полноразмерная - позволяет фиксировать оборудование без дополнительных кронштейнов.

Совместимость и монтаж

ЩМПг-50.40.22 (ЩРНМ-2) RAL 3001 IP54 совместим с любым оборудованием, установленным на DIN-рейке (автоматические выключатели, реле, терморегуляторы, контроллеры) и с силовым оборудованием до 630 А. Монтаж осуществляется открытым способом - крепится к стене с помощью анкеров или болтов. Для герметизации кабельных вводов рекомендуется использовать резиновые или пластиковые втулки. Глубина 200 мм позволяет размещать устройства с крупными габаритами, например, частотные преобразователи или блоки управления. Обязательно убедитесь, что место установки имеет свободный доступ для открывания двери и проведения техобслуживания.

Безопасность и стандарты

Щит соответствует классу защиты I - есть заземляющий контакт, обеспечивающий безопасность при пробое изоляции. Конструкция выполнена в соответствии с требованиями ГОСТ Р 51321.1 и ГОСТ Р 50030.2. Применение порошкового покрытия и оцинкованной панели снижает риск коррозии. Наличие замка и закрытой крышки минимизирует риск случайного прикосновения к токоведущим элементам. Щит прошел тестирование на устойчивость к вибрациям, влажности и перепадам температур в рамках исполнения УХЛ3.

Преимущества

• Полноразмерная оцинкованная монтажная панель - экономит время на сборке, не требует дополнительных креплений;
• Высокая степень защиты IP54 - подходит для условий, где обычные щиты не справятся;
• Порошковое покрытие RAL 3001 - долговечное, не требует периодической покраски;
• Поддержка молниезащиты - возможность интеграции в существующую систему защиты здания;
• Длинная гарантия - 5 лет - свидетельство качества материалов и сборки;
• Рекомендован для проектного использования - подтверждено опытными проектировщиками систем пожарной безопасности.

Ограничения применения

ЩМПг-50.40.22 (ЩРНМ-2) RAL 3001 IP54 не предназначен для постоянного погружения в воду или работы в условиях сильного прямого потока жидкости. Хотя он устойчив к влаге и пыли, не следует устанавливать его в местах с регулярным орошением (например, рядом с мойками или спринклерами). Также не рекомендуется использовать в средах с агрессивными химическими веществами - пары кислот, щелочей или растворителей могут повредить покрытие. Толщина стенки 1 мм делает корпус чувствительным к ударным нагрузкам - избегайте монтажа в зонах с возможным механическим воздействием (например, возле погрузчиков).

Примеры использования

• Щит управления пожарным насосом в подвале торгового центра;
• Распределительный щит пожарной сигнализации на лестничной клетке многоэтажного дома;
• Контрольный пункт для автономной системы оповещения на территории завода;
• Внешний щит на фасаде административного здания, подключающий датчики задымления и кнопки вызова;
• Аварийный щит в котельной, где требуется защита от пара и влаги.

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий под кабельные вводы - используйте только те втулки, которые плотно прилегают к проводникам;
• Не забудьте подключить заземление к клемме внутри щита - это обязательное условие для класса защиты I;
• При использовании в холодном климате убедитесь, что внутри щита нет конденсата - при необходимости установите нагревательный элемент;
• Из-за малой толщины металла (1 мм) не затягивайте крепёж слишком сильно - есть риск деформации;
• Для удобства обслуживания расположите часто используемые автоматы на уровне глаз - монтажная панель позволяет легко перемещать оборудование;
• ЩМПг-50.40.22 (ЩРНМ-2) RAL 3001 IP54 - идеальный выбор для заказчиков, которым нужен готовый, сертифицированный и надёжный корпус - не надо искать отдельно раму, панель и покрытие.
