Щит с монтажной панелью ЩМПг-40.30.22 EKF(ЩРНМ-1) IP54 PROxima | mb24-1 EKF

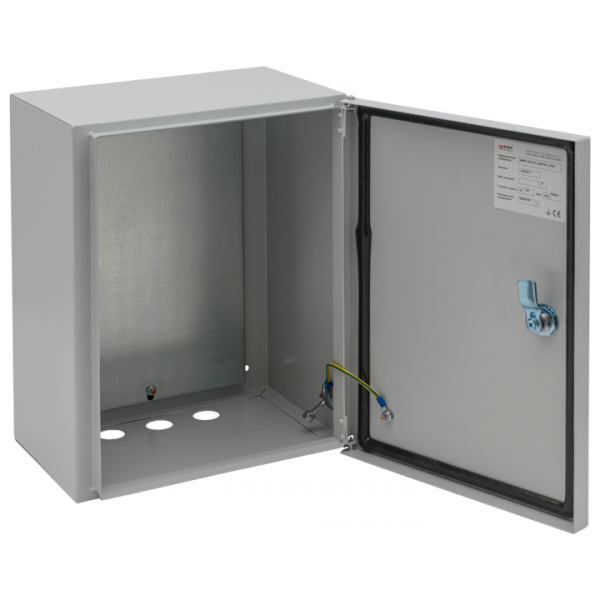

Щит с монтажной панелью ЩМПг-400х300х220 (ЩРНМ-1) IP54 герметичный от EKF PROxima - это прочный металлический корпус с внутренней панелью для монтажа электрооборудования, предназначенный для установки на улице или в условиях повышенной запыленности. Подходит для сборки щитов управления, распределения и автоматизации.

Назначение и область применения

Щит с монтажной панелью ЩМПг-400х300х220 (ЩРНМ-1) IP54 герметичный используется для размещения внутри него коммутационных аппаратов, автоматических выключателей, контакторов, реле, преобразователей частоты и другого модульного или силового оборудования. Применяется в системах управления технологическими процессами, на промышленных объектах, в насосных станциях, на открытых площадках и в местах с высокой влажностью или пылевой нагрузкой.

Технические характеристики

• Размеры корпуса: 400×300×220 мм (Ш×В×Г)
• Монтажная глубина: 200 мм - позволяет разместить оборудование с глубиной до этого значения
• Номинальный ток: 630 А - максимальный допустимый ток через вводные устройства
• Напряжение: 380 В - рассчитан на работу в сетях переменного тока до 380 В
• Степень защиты: IP54 - защищен от пыли (не полностью, но в достаточной степени для работы в помещениях с пылью и на улице) и от брызг воды со всех сторон
• Материал корпуса: сталь с толщиной стенок 1,2 мм; дверца - 1 мм
• Покрытие: порошковое - устойчиво к коррозии, механическим повреждениям и перепадам температур
• Цвет: RAL 7035 (серый светло-серый)
• Климатическое исполнение: УХЛ3 - предназначен для эксплуатации в умеренном и холодном климате, в закрытых и некоторых открытых помещениях
• Количество кабельных вводов: 3 шт. - готовые отверстия для ввода кабелей, требуются дополнительные уплотнители
• Гарантийный срок: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит с монтажной панелью ЩМПг-400х300х220 (ЩРНМ-1) IP54 герметичный имеет фиксированную внутреннюю панель из стали, на которую крепится DIN-рейка и оборудование. Монтаж осуществляется методом открытой установки - на стену с помощью анкеров или болтов. Корпус не требует специальных оснований, но рекомендуется устанавливать его на вертикальной плоскости, защищённой от прямого попадания дождя. Для обеспечения герметичности необходимо использовать уплотнители в кабельных вводах и правильно затянуть замок дверцы.

Безопасность и стандарты

Конструкция соответствует требованиям класса защиты I - заземление корпуса обязательно. Щит с монтажной панелью ЩМПг-400х300х220 (ЩРНМ-1) IP54 герметичный проектировался с учётом требований к молниезащите - возможна организация системы молниезащиты путём подключения к контуру заземления. Наличие замка исключает случайный доступ к токоведущим элементам. Все материалы и покрытия соответствуют нормам безопасности для промышленного использования.

Преимущества

• Высокая степень защиты IP54 делает его пригодным для наружной установки без дополнительных кожухов
• Порошковое покрытие увеличивает долговечность в агрессивных средах
• Жесткая монтажная панель обеспечивает точное расположение оборудования и снижает риск вибрационных повреждений
• Замок на дверце предотвращает несанкционированный доступ
• Серия PROxima от EKF гарантирует совместимость с другими компонентами этой линейки

Ограничения применения

• Не предназначен для постоянного погружения в воду или воздействия струй воды под давлением - IP54 не обеспечивает защиту от напора
• Толщина стенок 1,2 мм и дверцы 1 мм ограничивают применение в условиях сильных ударных нагрузок или взрывоопасных зонах
• Климатическое исполнение УХЛ3 не предусматривает экстремально низкие температуры ниже -40 C
• Комплектация некомплектная - кабельные вводы, уплотнители, DIN-рейки и оборудование не входят в комплект и должны приобретаться отдельно

Примеры использования

• Щит управления насосной станцией на открытом воздухе
• Распределительный пункт на производственной линии с высокой запылённостью
• Автоматизация конвейера на складе с внешним монтажом
• Пункт питания освещения на территории предприятия
• Контрольный щит для систем вентиляции на чердачном помещении

Практические советы

• Перед монтажом проверьте, что все кабели имеют подходящий диаметр для трёх вводов - используйте уплотнительные кольца для сохранения IP54
• При установке на улице выбирайте место с минимальным прямым воздействием солнца и дождя - лучше под навесом
• Используйте DIN-рейки с шагом 35 мм, совместимые с большинством европейского оборудования
• Обязательно выполните заземление корпуса через контактную пластину - это требуется по классу защиты I
• При необходимости увеличения числа кабельных вводов можно просверлить дополнительные отверстия, но после этого необходимо обработать кромки антикоррозийным составом
• Щит с монтажной панелью ЩМПг-400х300х220 (ЩРНМ-1) IP54 герметичный от EKF PROxima хорошо сочетается с автоматами, реле и преобразователями других изделий серии PROxima - это упрощает сервис и замену компонентов
