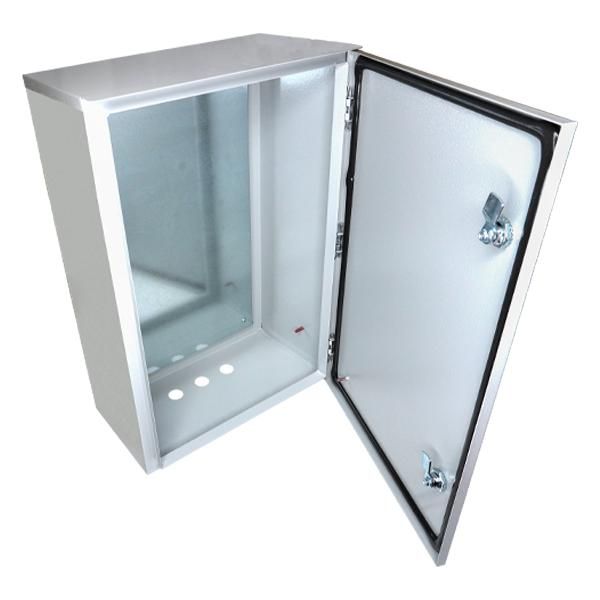

Щит навесной ЩМП 07-2 У2 600х400х220 IP54 с монтажной панелью Электротехник ET529512

Щит навесной с монтажной панелью ЩМП 07-2 У2 IP54 600х400х220 от бренда Электротехник - это готовый корпус для сборки распределительных и управляющих электрощитов в условиях с повышенной запыленностью или влажностью. Артикул et529512 подходит для монтажа в помещениях жилых, коммерческих и промышленных объектов.

Назначение и область применения

Щит навесной с монтажной панелью ЩМП 07-2 У2 предназначен для компоновки внутреннего электрооборудования: автоматических выключателей, контакторов, реле, модульных устройств защиты и других элементов. Его используют при создании щитов управления, систем автоматизации и распределительных щитов. Подходит для установки в жилых домах, офисах, магазинах, цехах и на производстве. Защита IP54 позволяет применять его в помещениях с возможным попаданием пыли и брызг воды - например, в кухнях, подвалах, на террасах или в производственных зонах с низким уровнем агрессивности среды.

Технические характеристики

• Габариты: 600×400×220 мм (Ш×В×Г)
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но пыль не проникает в достаточном количестве, чтобы повредить оборудование) и от брызг воды со всех направлений
• Материал корпуса: сталь, сварная конструкция
• Тип установки: навесной
• Исполнение: У2 - для эксплуатации в закрытых помещениях с нормальным температурно-влажностным режимом
• Наличие монтажной панели: да - металлическая планка с предварительно просверленными отверстиями для фиксации DIN-рейки и оборудования

Совместимость и монтаж

Щит навесной с монтажной панелью ЩМП 07-2 У2 совместим со всеми типами стандартных DIN-реек (35 мм) и оборудованием, которое крепится на них. Монтажная панель имеет перфорацию под болты M4–M6, что позволяет дополнительно фиксировать тяжелые устройства вне DIN-рейки - например, трансформаторы или блоки питания. Для крепления к стене предусмотрены кронштейны внутри корпуса - достаточно просверлить отверстия в стене и зафиксировать щит саморезами или анкерами. Диаметр отверстий для ввода кабеля - до 25 мм; можно использовать кабельные вводы с резьбой G½" или G¾".

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 14254 по степени защиты IP54. Корпус выполнен из оцинкованной стали с антикоррозийным покрытием, что обеспечивает долговечность даже при периодическом воздействии влаги. Напряжение эксплуатации - до 1000 В переменного тока, частота 50/60 Гц. Применение в взрывоопасных зонах, на открытых площадках или в агрессивных химических средах не допускается.

Преимущества

• Усиленная прочность благодаря сварному корпусу из стали - выдерживает механические нагрузки при монтаже и эксплуатации
• Антикоррозийная обработка увеличивает срок службы в сравнении с обычными пластиковыми щитами
• Монтажная панель упрощает сборку - все крепления расположены в удобных местах, снижается время монтажа
• Размеры 600×400×220 мм обеспечивают достаточное пространство для размещения до 18–24 модульных аппаратов

Ограничения применения

• Не предназначен для установки на улице - IP54 не гарантирует защиту от прямого дождя или длительного воздействия влаги
• Запрещено использование в помещениях с постоянной влажностью выше 90%, при наличии агрессивных газов, паров кислот или щелочей
• Не рассчитан на работу при температурах ниже -25C или выше +40C
• Не подходит для взрывоопасных зон (Zone 1, Zone 2); требует дополнительной сертификации для таких условий

Примеры использования

• Щит управления насосной станцией в подвале жилого дома
• Распределительный щит на этаже офисного здания с автоматическими выключателями и УЗО
• Контрольный шкаф для системы вентиляции в торговом центре
• Локальный щит автоматизации на участке конвейера в пищевом производстве

Практические советы

• Перед монтажом проверьте, что глубина корпуса (220 мм) достаточна для вашего оборудования - особенно если планируете использовать большие автоматы или трансформаторы
• При использовании нескольких кабельных вводов распределяйте их равномерно, чтобы не деформировать стенки корпуса
• Для лучшей теплоотдачи оставляйте свободное пространство вокруг щита - не плотно прижимайте его к стене
• Щит навесной с монтажной панелью ЩМП 07-2 У2 легко модифицируется: можно добавить дверцу, вентиляцию или световой индикатор - он совместим с аксессуарами серии ЩМП
• Артикул et529512 - один из самых популярных в линейке Электротехник; если нужен более крупный или меньший корпус - выбирайте другие модели серии ЩМП
