Корпус металлический ЩМП-4.4.1-0 (400х400х150мм) У2 IP54 IEK - YKM40-441-54

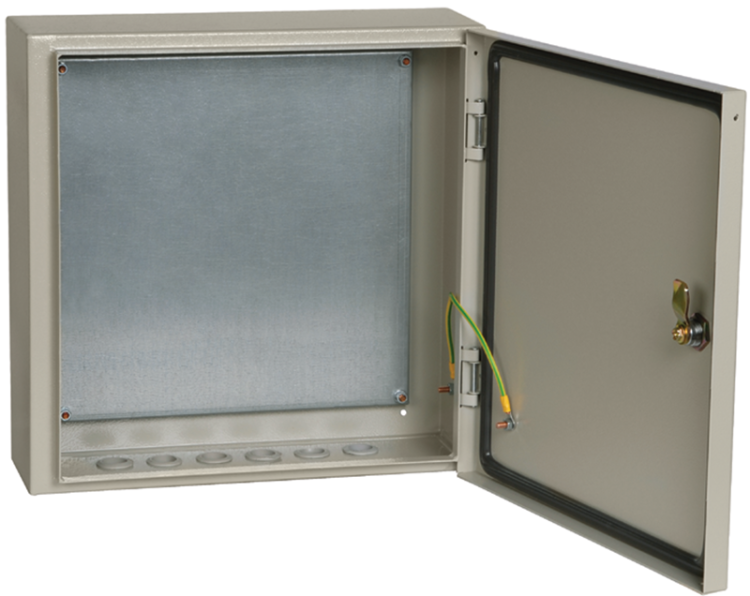

Корпус металлический ЩМП-4.4.1-0 400х400х150 У2 IP54 с монтажной панелью - это надёжная основа для сборки электрощитов в условиях повышенной запылённости и влажности. Произведённый компанией IEK, этот щит предназначен для монтажа оборудования в промышленных системах управления, автоматики и распределения энергии. Артикул ykm40-441-54 соответствует серийному ряду ЩМП-4.4.1-0.

Назначение и область применения

Корпус металлический ЩМП-4.4.1-0 400х400х150 У2 IP54 с монтажной панелью используется для сборки электрощитов различного назначения: силовые, управления, автоматики, контрольно-измерительные устройства. Подходит для установки внутри помещений с умеренным климатом - например, на заводах, в цехах, насосных станциях, трансформаторных подстанциях. Монтажная панель позволяет фиксировать DIN-рейки, автоматы, контакторы, реле и другую аппаратуру как модульного, так и немодульного исполнения.

Технические характеристики

• Габариты: 400×400×150 мм - компактный размер для ограниченного пространства
• Материал корпуса: сталь толщиной 1 мм - прочная, жёсткая конструкция
• Степень защиты: IP54 - защищает от пыли (не полностью, но достаточна для большинства производственных условий) и брызг воды с любого направления
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +40C, в помещениях с нормальной влажностью
• Покрытие: порошковая окраска цвета 7035 (серый) - устойчиво к механическим повреждениям и коррозии
• Дверца: одинарная, с замком и уплотнением из двухкомпонентного герметика - обеспечивает герметичность
• Замок: один ключ на все экземпляры - удобство при обслуживании нескольких щитов
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Способ монтажа: открытая установка - крепится к стене или опоре болтами
• Нормативный документ: YKM.001.2015 ТУ - соответствие техническим условиям производителя

Совместимость и монтаж

Щит совместим с любыми устройствами, которые крепятся на DIN-рейку (например, автоматические выключатели, УЗО, реле времени, преобразователи частоты). Также можно монтировать оборудование с помощью крепёжных отверстий на монтажной панели - для крупных элементов, не имеющих стандарта DIN.

Монтажная панель съёмная - её легко демонтировать перед установкой оборудования, что ускоряет сборку. Для крепления корпуса используются четыре отверстия в задней стенке. Рекомендуемый момент затяжки крепёжных элементов - не более 2 Нм, чтобы не деформировать стальную стенку толщиной 1 мм.

Безопасность и стандарты

Корпус металлический ЩМП-4.4.1-0 400х400х150 У2 IP54 с монтажной панелью соответствует требованиям ТУ YKM.001.2015 и внесён в Реестр радиоэлектронной продукции (код РЭ-232/19). Защита IP54 снижает риск короткого замыкания из-за попадания пыли и влаги. Запирающаяся дверца предотвращает случайное вмешательство персонала. Все металлические части заземляются через контактную площадку на раме корпуса - необходимо подключение PE-проводника при монтаже.

Преимущества

• Съёмная монтажная панель - упрощает сборку и последующее обслуживание
• Двухкомпонентное уплотнение дверцы - гарантирует долговечность герметизации даже при перепадах температур
• Порошковое покрытие - не требует периодической покраски, устойчиво к химическим воздействиям
• Единый ключ замка - минимизирует потери ключей при работе с несколькими щитами
• Высокая механическая прочность стали - выдерживает нагрузки при транспортировке и монтаже

Ограничения применения

• Не предназначена для наружной установки - IP54 недостаточно для постоянного воздействия дождя, снега или прямых солнечных лучей
• Не рекомендуется использовать в агрессивных средах: сильные кислоты, щёлочи, растворители - могут повредить покрытие
• Толщина стенки 1 мм - не подходит для мест с высокой вероятностью ударных нагрузок (например, вблизи грузового движения)
• Климат У2 исключает применение в холодных регионах без отопления - при температуре ниже −25C возможна хрупкость материалов

Примеры использования

• Щит управления насосной станцией - защита от брызг воды и пыли
• Распределительный щит на участке конвейера - монтаж реле, терморегуляторов, контакторов
• Автоматизация системы вентиляции - размещение контроллеров и датчиков
• Локальный щит питания на производстве - управление освещением, питание маломощных механизмов

Практические советы

• Перед монтажом проверьте посадочные отверстия на наличие заусенец - они могут повредить провода
• При использовании в сыром помещении обязательно используйте кабельные вводы с уплотнителем - внутренняя герметичность зависит от правильного ввода проводов
• Учитывайте посадочный размер монтажной панели - максимальная ширина для установки DIN-рейки составляет 380 мм
• При необходимости увеличения степени защиты - допускается установка дополнительных уплотнителей на кабельные вводы, но не изменяйте заводское уплотнение дверцы
• Артикул ykm40-441-54 - единственный в линейке ЩМП-4.4.1-0 с такой комбинацией размеров и IP54; другие модели этой серии имеют иные габариты или степень защиты
