Корпус металлический ЩМП-3.2.1-0 (300х210х150мм) У2 IP54 IEK - YKM40-321-54

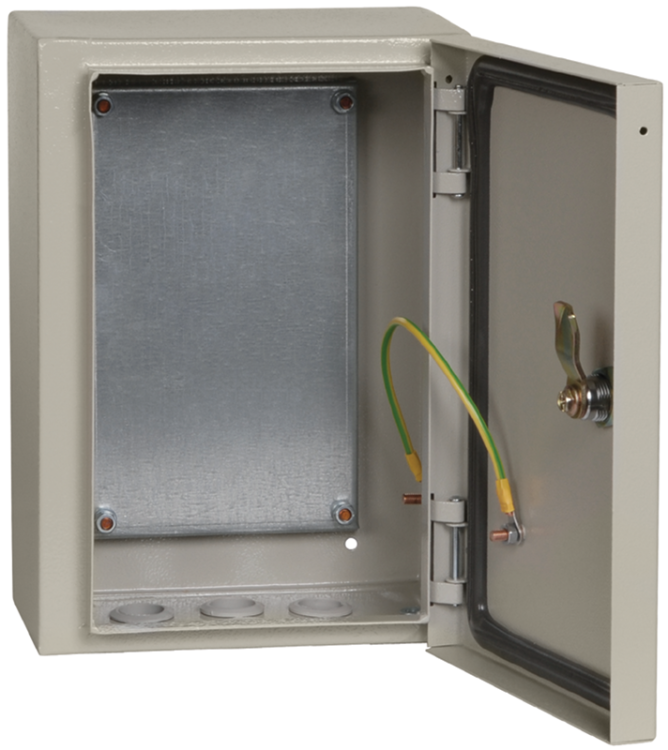

Корпус металлический ЩМП-3.2.1-0 300х210х150 У2 IP54 с монтажной панелью - это надежный металлический щит для сборки электрощитов управления, автоматики и силовой нагрузки. Бренд IEK предлагает этот вариант с монтажной панелью, защищённый от пыли и брызг воды (IP54), подходящий для открытой установки в условиях умеренного климата. Артикул ykm40-321-54 соответствует техническим условиям YKM.001.2015.

Назначение и область применения

Корпус металлический ЩМП-3.2.1-0 300х210х150 У2 IP54 с монтажной панелью предназначен для монтажа электрооборудования внутри распределительных щитов. Подходит для сборки щитов управления, автоматики, слаботочных систем и силовых цепей до 690 В. Применяется в промышленных помещениях, на станках, конвейерах, насосных станциях и других объектах, где требуется защита от пыли и влаги. Монтажная панель позволяет фиксировать DIN-рейки, автоматы, контакторы и другие устройства.

Технические характеристики

• Габариты: 300×210×150 мм (Ш×В×Г)
• Материал корпуса: сталь толщиной 1–1,5 мм
• Толщина монтажной панели: 1 мм
• Степень защиты: IP54 - защита от пыли и брызг воды с любого направления
• Климатическое исполнение: У2 - для работы при температуре от −25C до +40C, в помещениях с нормальной влажностью
• Цвет: 7035 RAL (серый матовый)
• Покрытие: порошковая окраска - устойчиво к механическим повреждениям и коррозии
• Количество вводов: 6 отверстий диаметром 28 мм, расположены снизу корпуса
• Дверца: одинарная, с замком и уплотнением из двухкомпонентного герметика
• Способ монтажа: открытая установка (на стену или опорную раму)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус металлический ЩМП-3.2.1-0 300х210х150 У2 IP54 с монтажной панелью совместим с любыми устройствами, установленными на DIN-рейку (35 мм). Монтажная панель снимается для удобства сборки - её можно закрепить заранее, затем вставить внутрь корпуса. Для крепления используются четыре отверстия в задней стенке (не указаны точные размеры - рекомендуется проверить на месте). Открытие дверцы осуществляется одним ключом - секрет замка унифицирован. Вводы кабелей реализованы через 6 круглых отверстий Ø28 мм - для герметизации используйте кабельные вводы с уплотнителем (не входят в комплект).

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ТУ YKM.001.2015. Степень защиты IP54 обеспечивает безопасную работу в средах с повышенным уровнем пыли и возможными брызгами воды. Наличие замка предотвращает несанкционированный доступ. Порошковое покрытие исключает контакт с острыми краями стали. Соответствует коду РЭ-232/19 в реестре радиоэлектронной продукции.

Преимущества

• Съёмная монтажная панель ускоряет сборку и обслуживание оборудования
• Двухкомпонентное уплотнение дверцы гарантирует долговечную герметичность
• Порошковое покрытие устойчиво к царапинам и химическим воздействиям
• Стальная конструкция выдерживает механические нагрузки и вибрацию
• Унифицированный замок снижает риск потери ключей при использовании нескольких щитов

Ограничения применения

• Не предназначена для установки вне помещений - IP54 не обеспечивает защиту от прямого дождя или длительного воздействия воды
• Не подходит для взрывоопасных зон (без сертификата ATEX)
• Толщина стали 1–1,5 мм - не рекомендуется для высоких ударных нагрузок или частого открывания дверцы с большой массой оборудования
• Комплектация некомплектная: кабельные вводы, крепёж, DIN-рейки и оборудование не входят в комплект
• Отсутствует возможность монтажа на шасси или встраивания в панель - только открытая установка

Примеры использования

• Щит управления насосной станцией - защита от влаги и пыли в цехе
• Распределительный щит на конвейере - монтаж реле, терморегуляторов, контакторов
• Автоматизированная система освещения - установка модульных выключателей и контроллеров
• Щит питания маломощных станков - использование 6 вводов для подключения трёхфазного и однофазного питания

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля и размера вводов (Ø28 мм) - используйте кабельные вводы с резьбой M25x1,5 или аналогичные
• При установке на стену учтите глубину корпуса (150 мм) - обеспечьте свободный доступ к дверце
• Для увеличения срока службы избегайте установки рядом с источниками тепла выше +40C
• При необходимости замены монтажной панели - открутите болты сзади, снимите её полностью
• Не используйте корпус в местах с постоянным воздействием масел, растворителей или агрессивных газов - порошковое покрытие не рассчитано на такие среды
