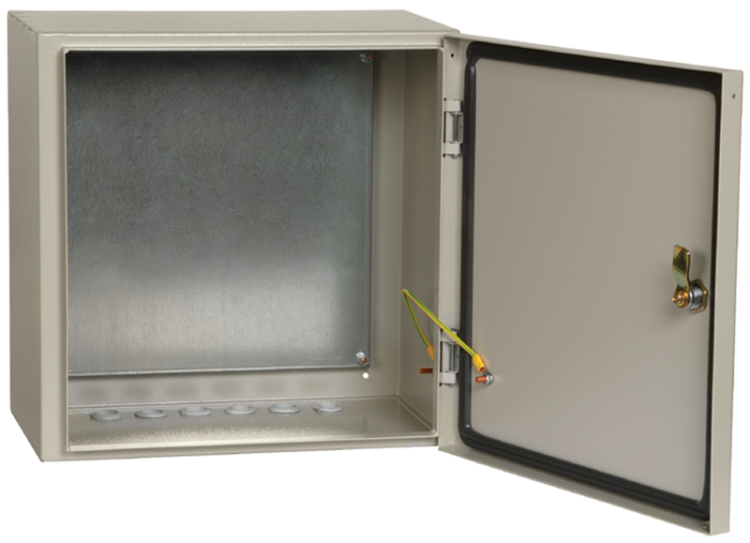

Корпус металлический ЩМП-4.4.2-0 (400х400х250мм) У2 IP54 IEK - YKM40-442-54

Корпус металлический ЩМП-4.4.2-0 400х400х250 У2 IP54 с монтажной панелью - это надёжный сварной металлический щит для сборки электрощитов управления, автоматики и силовой аппаратуры. Бренд IEK предлагает эту модель с монтажной панелью, замком и защитой IP54, что делает её подходящей для условий производства и открытых площадок. Артикул ykm40-442-54 соответствует техническим условиям YKM.001.2015.

Назначение и область применения

Корпус металлический ЩМП-4.4.2-0 400х400х250 У2 IP54 с монтажной панелью предназначен для монтажа электрооборудования: автоматических выключателей, контакторов, реле, преобразователей частоты и других устройств. Подходит для сборки распределительных щитов, щитов управления и систем автоматизации. Применяется в цехах, на конвейерах, в насосных станциях, на объектах ЖКХ и промышленности, где требуется защита от пыли и брызг воды.

Технические характеристики

• Габариты: 400×400×250 мм (Ш×В×Г)
• Материал корпуса: сталь толщиной 1–1,5 мм
• Толщина монтажной панели: 1 мм
• Степень защиты: IP54 - защита от пыли и брызг воды с любого направления
• Климатическое исполнение: У2 - для работы при температуре от −25C до +40C, в условиях повышенной влажности
• Количество вводов: 6 отверстий диаметром 28 мм, расположены снизу корпуса
• Покрытие: порошковая окраска цвета 7035 RAL (серый)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Дверца: одинарная, с уплотнением из двухкомпонентного герметика и пылевлагозащищённым замком
• Замок: один ключ на все экземпляры (единый секрет)
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

Корпус металлический ЩМП-4.4.2-0 400х400х250 У2 IP54 с монтажной панелью рассчитан на открытую установку. Монтажная панель съёмная - позволяет удобно собирать и обслуживать оборудование вне корпуса. Для фиксации проводов используются 6 готовых отверстий Ø28 мм снизу. Нет встроенных зажимов или клемм - всё крепится самостоятельно. Комплектация некомплектная: внутри корпуса только основание, дверца и панель; крепёж, клеммы, DIN-рейки и другие элементы необходимо докупать отдельно.

Безопасность и стандарты

Корпус соответствует требованиям ТУ YKM.001.2015 и внесён в Реестр радиоэлектронной продукции (код РЭ-232/19). Защита IP54 обеспечивает безопасную работу в помещениях с высокой запылённостью и возможными брызгами воды. Порошковое покрытие предотвращает коррозию, а уплотнение дверцы снижает риск попадания влаги внутрь. Замок с единым секретом повышает контроль доступа, но требует сохранения ключа - потеря одного ключа лишает возможности открыть другие аналогичные корпуса.

Преимущества

• Высокая механическая прочность благодаря сварному стальному корпусу
• Съёмная монтажная панель ускоряет сборку и сервисное обслуживание
• IP54 защищает от пыли и влаги - подходит для сложных сред
• Порошковое покрытие долговечно и устойчиво к химическим воздействиям
• Фиксированные вводы позволяют легко прокладывать кабели без дополнительных переходников

Ограничения применения

• Не предназначена для установки в условиях постоянного погружения в воду или сильного напора струи - IP54 не обеспечивает гидроизоляцию
• Не рекомендуется использовать в агрессивных химических средах (например, вблизи кислотных паров)
• Отсутствие встроенного крепежа и DIN-реек требует самостоятельной комплектации
• Единый ключ на замок - при потере невозможно открыть другой такой же корпус без дубликата
• Толщина стенок 1–1,5 мм не подходит для мест с высокими ударными нагрузками

Примеры использования

• Щит управления насосной станцией в подвале здания
• Распределительный щит на участке конвейера в пищевой промышленности
• Автоматический щит освещения на территории предприятия
• Контрольный щит системы вентиляции в цеху с высокой запылённостью

Практические советы

• Перед монтажом проверьте посадочные отверстия Ø28 мм - они должны совпадать с диаметрами кабельных вводов
• При использовании DIN-реек убедитесь, что их длина не превышает ширину панели (400 мм)
• Для увеличения срока службы в условиях влажности регулярно проверяйте состояние уплотнения дверцы
• Храните ключи от замка в одном месте - поскольку используется единый секрет, потеря ключа затруднит доступ ко всем таким корпусам
• При необходимости можно дополнительно усилить корпус внешними опорами - он не рассчитан на вертикальную нагрузку
