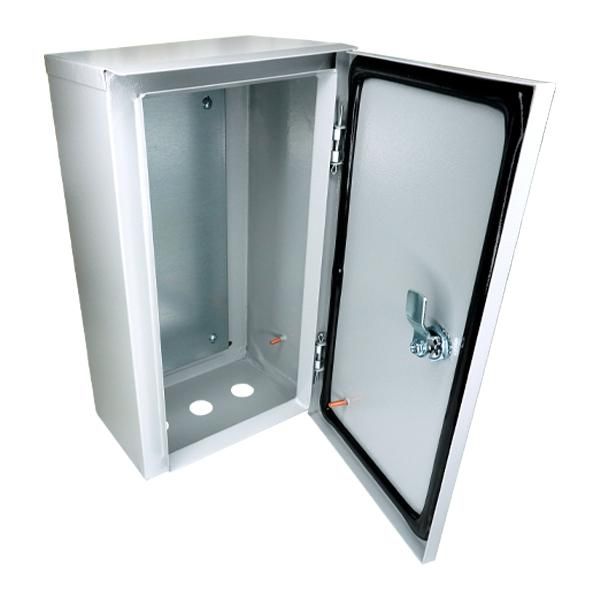

Щит с монтажной панелью навесной ЩМП 01 У2 IP54 400х220х155 Электротехник ET529521

Щит с монтажной панелью навесной ЩМП 01 У2 IP54 400х220х155 от бренда Электротехник - это готовый металлический корпус с установленной внутренней панелью для компоновки электрооборудования. Подходит для монтажа в помещениях с умеренным уровнем запыленности и влажности, например, на этажных распределительных щитах, в цехах или офисах.

Назначение и область применения

Щит с монтажной панелью навесной ЩМП 01 У2 IP54 400х220х155 предназначен для сборки электрощитов управления, автоматизации и распределения энергии. Его используют для размещения автоматических выключателей, контакторов, реле, модульных устройств и других элементов. Применяется в жилых домах, административных зданиях, торговых центрах и производственных помещениях, где требуется надёжная защита оборудования от внешних воздействий.

Технические характеристики

• Размеры корпуса: 400×220×155 мм (Ш×В×Г)
• Материал корпуса: сталь
• Степень защиты: IP54 - защищён от пыли (не полностью, но в достаточной степени для помещений) и от брызг воды со всех сторон
• Тип установки: навесной (на стену)
• Тип крышки: закрытого типа - плотно закрывается, обеспечивает герметичность
• Цвет: серый
• Наличие монтажной панели: да - стальная планка с предварительно просверленными отверстиями под DIN-рейку и крепление аппаратов

Совместимость и монтаж

Щит с монтажной панелью навесной ЩМП 01 У2 IP54 400х220х155 совместим со всеми типами DIN-реек (35 мм) и стандартным модульным оборудованием. Для монтажа используйте два самореза или анкера через отверстия в задней стенке корпуса. Монтажная панель уже установлена внутри - не требует дополнительного крепления. Учитывайте габариты: глубина 155 мм позволяет разместить до трёх рядов модульных устройств, но не подходит для крупногабаритных трансформаторов или мощных преобразователей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 14254 по классу защиты IP54. Корпус выполнен из стали с антикоррозийным покрытием, что снижает риск возгорания и повреждения при перегреве. Крышка имеет замок для предотвращения случайного открывания - рекомендуется использовать при доступе посторонних лиц.

Преимущества

• Уже собранная монтажная панель экономит время на сборке - не нужно крепить её самостоятельно
• Высокая прочность стального корпуса - выдерживает механические нагрузки и вибрацию
• Защита IP54 позволяет применять в условиях с пылью, влагой и перепадами температур
• Серый цвет корпуса - универсальный, не выделяется в интерьере

Ограничения применения

• Не предназначен для наружной установки - IP54 недостаточно для постоянного воздействия дождя или прямого солнца
• Не рассчитан на взрывоопасные среды - не имеет маркировки Ex
• Глубина 155 мм ограничивает использование крупных устройств (например, частотных преобразователей с радиаторами)
• Стальной корпус не изолирует от электромагнитных помех - для чувствительной электроники нужен дополнительный экран

Примеры использования

• Этажный распределительный щит в многоквартирном доме
• Щит управления насосной станцией в системе водоснабжения
• Контрольный шкаф на конвейере в пищевом производстве
• Автоматизированный щит освещения в торговом центре

Практические советы

• Перед монтажом проверьте, чтобы отверстия для кабельных вводов были правильно расположены - в этом модели они не предусмотрены, потребуется доработка
• Для лучшей теплоотдачи оставляйте свободное пространство вокруг щита - особенно если внутри установлены нагревательные элементы
• При использовании в сырых помещениях (бассейны, подвалы) дополнительно обработайте места крепления герметиком
• Щит с монтажной панелью навесной ЩМП 01 У2 IP54 400х220х155 от Электротехник - оптимальный выбор для быстрого старта проекта без лишнего монтажа панели
