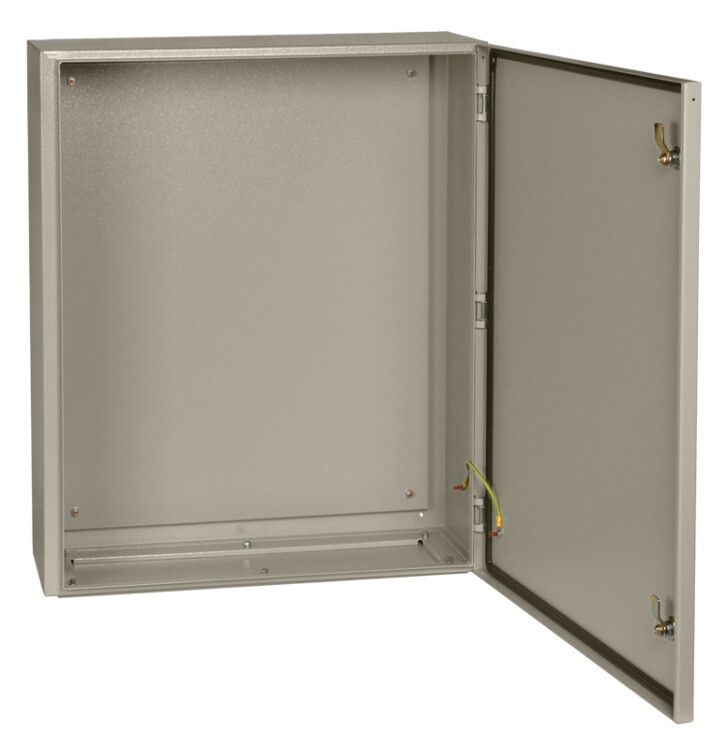

Корпус металлический ЩМП-5-0 (1000х650х285мм) У2 IP54 IEK - YKM40-05-54

Корпус металлический ЩМП-5-0 1000х650х285 У2 IP54 с монтажной панелью — это надёжный сварной щит для сборки электрощитов управления, автоматики и силовой нагрузки. Бренд IEK предлагает эту модель с монтажной панелью, IP54 и стальной конструкцией, подходящую для открытой установки в условиях повышенной запылённости и влажности.

Назначение и область применения

Корпус металлический ЩМП-5-0 1000х650х285 У2 IP54 с монтажной панелью предназначен для монтажа электрооборудования внутри распределительных щитов. Подходит для сборки щитов управления, автоматики, силовых цепей и систем контроля. Применяется в промышленных помещениях, на производствах, в насосных станциях, на транспорте и других объектах, где требуется защита от пыли и брызг воды.

Технические характеристики

• Габариты: 1000×650×285 мм
• Материал корпуса: сталь с толщиной стенок 1–1,5 мм (основная плита — 1,4 мм)
• Степень защиты: IP54 — защита от пыли (не полностью, но достаточная для большинства производственных условий) и от брызг воды со всех направлений
• Климатическое исполнение: У2 — предназначено для работы при температуре от −40 °C до +40 °C в закрытых помещениях с нормальной влажностью
• Цвет: RAL 7035 (серый матовый)
• Покрытие: порошковое напыление — устойчиво к механическим повреждениям и коррозии
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Количество вводов: одно отверстие 523×123 мм, расположено снизу корпуса
• Замок: одноключевой, с единым секретом — обеспечивает безопасность доступа
• Тип дверцы: одинарная, с уплотнением из двухкомпонентного герметика
• Тип крышки: закрытого типа — защищает внутреннее пространство
• Способ монтажа: открытая установка — крепится к стене или опоре
• Наличие монтажной панели: да — съёмная, позволяет удобно собирать и обслуживать оборудование
• Нормативный документ: YKM.001.2015 ТУ
• Код в реестре РЭП: РЭ-232/19

Совместимость и монтаж

Корпус металлический ЩМП-5-0 1000х650х285 У2 IP54 с монтажной панелью совместим с DIN-рейками, модульными автоматами, контакторами, реле и другим оборудованием стандартного форм-фактора. Монтажная панель фиксируется болтами — её можно демонтировать для удобства сборки перед установкой в корпус. Для крепления используются четыре точки на задней стенке. Открытое крепление требует жёсткой основы — стены или рамы. Ввод кабеля осуществляется через нижнее отверстие 523×123 мм — рекомендуется использовать кабельные вводы соответствующего размера.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ТУ YKM.001.2015. Степень защиты IP54 соответствует ГОСТ 14254, что гарантирует работу в средах с высокой запылённостью и возможными брызгами воды. Порошковое покрытие исключает контакт с острыми кромками. Запирающаяся дверца предотвращает случайное вмешательство. Наличие сертификата в реестре РЭП (РЭ-232/19) подтверждает соответствие требованиям безопасности для электротехнической продукции.

Преимущества

• Съёмная монтажная панель ускоряет сборку и сервисное обслуживание
• Двухкомпонентное уплотнение дверцы и пылевлагозащищённый замок обеспечивают надёжную герметичность
• Порошковое покрытие увеличивает срок службы и устойчивость к химическим воздействиям
• Стальная конструкция выдерживает механические нагрузки и вибрацию
• Один ключ для замка снижает риск потери комплекта
• Подходит для массового применения — рекомендован к использованию в проектах

Ограничения применения

• Не предназначен для установки на улице — IP54 не обеспечивает защиту от прямого дождя или длительного воздействия воды
• Не допускается погружение в жидкости или работа в зонах с постоянным струйным орошением
• Толщина стенки 1,4 мм не рассчитана на ударные нагрузки — не используется в экстремально агрессивных средах (например, металлургические цеха с броском металла)
• Одно нижнее отверстие для ввода — при необходимости нескольких вводов потребуется доработка (просечка или сверление)
• Климатическое исполнение У2 не предусматривает работу при температурах ниже −40 °C или выше +40 °C

Примеры использования

• Щит управления насосной станцией — защита от влаги и пыли в помещении с высокой влажностью
• Распределительный щит на конвейере — устойчивость к вибрации и пыли от производства
• Автоматизированный щит на складе — компактный, с возможностью запирания
• Шкаф управления освещением в производственном цехе
• Силовые щиты для оборудования с частотными преобразователями

Практические советы

• Перед монтажом проверьте, чтобы отверстие 523×123 мм соответствовало вашему кабельному вводу — при необходимости используйте переходники или адаптеры
• При установке на стену используйте анкерные болты или дюбели, рассчитанные на вес щита с оборудованием (до 30–40 кг)
• Снимите монтажную панель перед установкой устройств — это значительно упростит работу
• Не перегружайте панель — максимальная нагрузка зависит от прочности креплений; для тяжёлого оборудования (например, больших АВ) предусмотрите дополнительную поддержку
• Проверяйте состояние уплотнения дверцы при каждом техобслуживании — при деформации замените для сохранения степени защиты IP54
• Артикул ykm40-05-54 — используйте его при заказе запчастей или аналогов
