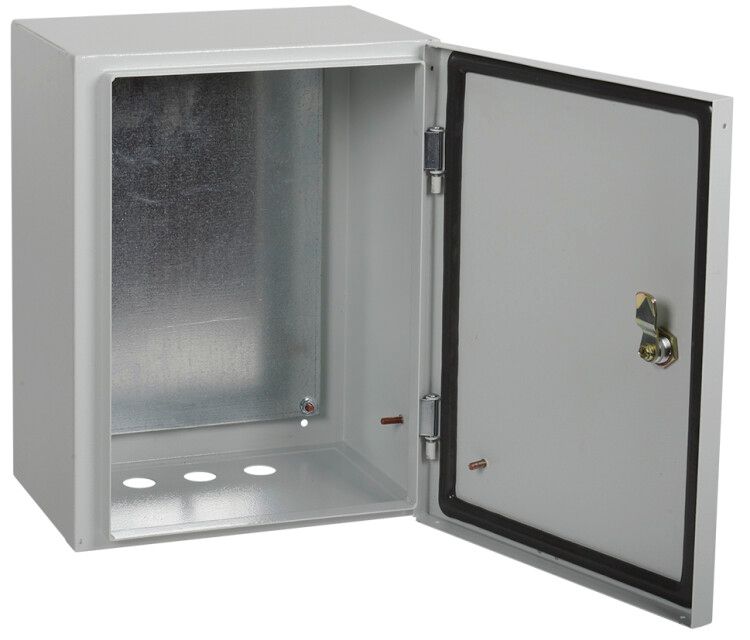

Корпус металлический ЩМП-5-0 1000х650х285мм У2 IP54 GENERICA YKM40-05-54-G IEK

Корпус металлический ЩМП-5-0 1000х650х285мм У2 IP54 от GENERICA и IEK - это надежная основа для сборки распределительных щитов в условиях открытой установки, включая улицу. Благодаря прочному стальному корпусу и защищённой конструкции, он подходит для долговременной эксплуатации в сложных погодных условиях.

Назначение и область применения

Корпус металлический ЩМП-5-0 1000х650х285мм У2 IP54 предназначен для сборки электрощитов различного назначения: силовые, управления, автоматики. Подходит для установки как внутри зданий, так и на улице - благодаря защите IP54 и уличному исполнению. Используется там, где требуется защита оборудования от пыли, влаги и механических воздействий.

Технические характеристики

• Габариты: 1000×650×285 мм
• Материал корпуса: сталь, толщиной 1,4 мм
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и брызг воды из любого направления
• Тип дверцы: одинарная, с замком и полиуретановым уплотнителем
• Тип крышки: закрытого типа - обеспечивает полную изоляцию внутреннего пространства
• Монтажная панель: съёмная, оцинкованная, позволяет легко фиксировать DIN-рейки и оборудование
• Цвет: серый
• Срок службы: до 15 лет при соблюдении условий эксплуатации
• Способ установки: открытая - крепится напрямую к стене или опоре

Совместимость и монтаж

Корпус металлический ЩМП-5-0 1000х650х285мм У2 IP54 совместим с любым оборудованием, устанавливаемым на DIN-рейки (автоматические выключатели, реле, преобразователи частоты и т.д.), а также с крупногабаритными устройствами, которые крепятся болтами. Монтаж выполняется на вертикальную поверхность с помощью предварительно подготовленных отверстий в задней стенке. Для доступа к внутренним элементам достаточно открыть дверцу - она фиксируется на замке с единым ключом. Учитывайте посадочные размеры: высота 1000 мм требует свободного места сверху и снизу для проводки и обслуживания.

Безопасность и стандарты

Корпус соответствует требованиям к защите IP54, что подтверждает его способность работать в условиях повышенной влажности и пыльной среды. Конструкция исключает случайный доступ к токоведущим частям при закрытой дверце. Замок с единым ключом повышает безопасность при эксплуатации в общественных или промышленных объектах. Напряжение и ток не регламентируются самим корпусом - они зависят от установленного оборудования.

Преимущества

• Высокая механическая прочность стального корпуса - устойчив к деформациям и внешним ударам
• Съёмная оцинкованная монтажная панель - упрощает сборку и последующее обслуживание
• Полиуретановый уплотнитель и пылевлагонепроницаемый замок - обеспечивают стабильную степень защиты IP54 даже после многократного открывания
• Уличное исполнение - не требует дополнительных кожухов или навесов при установке на улице
• Серый цвет - не выгорает на солнце, хорошо сочетается с другими элементами инфраструктуры

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не гарантирует герметичность при затоплении
• Не рекомендуется использовать в агрессивных химических средах (например, рядом с кислотами, щелочами, растворителями)
• Толщина стали 1,4 мм достаточна для большинства задач, но при экстремальных нагрузках (например, вибрации на промышленных линиях) возможна необходимость усиления креплений
• Открытая установка требует наличия ровной, не подвергающейся эрозии поверхности - не подходит для песчаных, глинистых или неровных оснований без дополнительной платформы

Примеры использования

• Электрощит на фасаде здания для питания освещения территории
• Распределительный щит на производстве - управление насосами, конвейерами, компрессорами
• Автоматизированный шкаф управления на тепловой станции или в системе водоснабжения
• Щит для подключения датчиков и контроллеров на открытой площадке

Практические советы

• Перед монтажом проверьте, чтобы отверстия для кабелей были правильно расположены - используйте кабельные вводы с уплотнением, чтобы сохранить класс защиты IP54
• При установке на улице выбирайте место с минимальным прямым воздействием дождя - лучше под навесом или с откосом
• Съёмная панель удобна для предварительной сборки оборудования в цеху перед установкой корпуса на месте
• Не перегружайте корпус - максимальная масса оборудования должна соответствовать нагрузке на крепления; при большой массе усильте крепление к стене анкерами
• Проверяйте состояние уплотнителя каждые 6–12 месяцев - при трещинах или потере эластичности замените его
