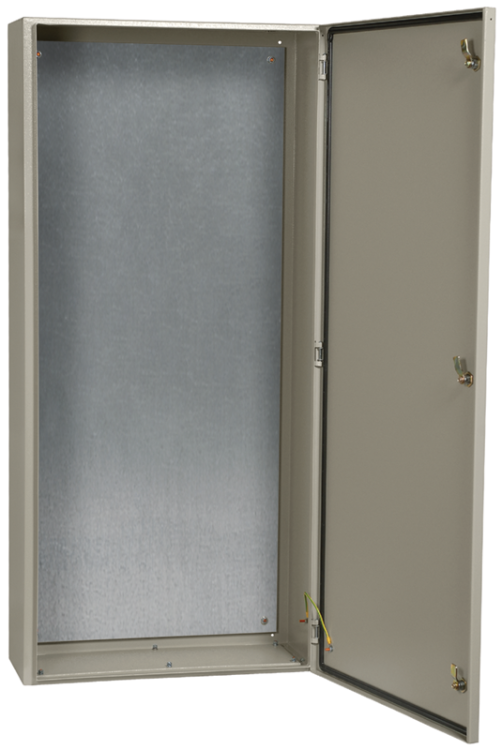

Корпус металлический ЩМП-7-0 (1400х650х285мм) У2 IP54 IEK - YKM40-07-54

Корпус металлический ЩМП-7-0 1400х650х285 У2 IP54 с монтажной панелью — это надёжный сварной металлический щит для сборки электрощитов управления, автоматики и силовой аппаратуры. Бренд IEK предлагает эту модель с сертифицированной конструкцией, подходящей для открытой установки в условиях повышенной влажности и пыли. Артикул ykm40-07-54 соответствует техническим условиям YKM.001.2015.

Назначение и область применения

Корпус металлический ЩМП-7-0 1400х650х285 У2 IP54 с монтажной панелью предназначен для монтажа электрооборудования внутри распределительных щитов. Подходит для установки автоматических выключателей, контакторов, реле, преобразователей частоты и других устройств модульного и немодульного исполнения. Применяется в промышленных объектах, на заводах, в насосных станциях, на транспорте и в зонах с высокой запылённостью или влажностью.

Технические характеристики

• Габариты: 1400×650×285 мм
• Материал корпуса: сталь толщиной 1–1,5 мм; толщина дна и стенок — 1,4 мм
• Степень защиты: IP54 — защита от пыли (не полностью, но достаточная для большинства производственных условий) и брызг воды со всех направлений
• Климатическое исполнение: У2 — предназначено для работы при температуре от −40 °C до +40 °C в помещениях с нормальной влажностью
• Цвет: 7035 RAL (серый матовый)
• Покрытие: порошковая окраска — устойчиво к царапинам, химическим воздействиям и коррозии
• Количество вводов: одно отверстие 523×123 мм, расположено снизу корпуса
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Наличие замка: да, с единым ключом для безопасности
• Тип дверцы: одинарная, с уплотнением из двухкомпонентного герметика
• Тип крышки: закрытого типа — обеспечивает герметичность
• Наличие монтажной панели: да, съёмная, позволяет удобно собирать и обслуживать оборудование вне корпуса
• Способ монтажа: открытая установка — крепится к стене или опоре болтами
• Нормативный документ: ТУ YKM.001.2015
• Код в реестре РЭП: РЭ-232/19

Совместимость и монтаж

Корпус металлический ЩМП-7-0 1400х650х285 У2 IP54 с монтажной панелью совместим с DIN-рейками шириной 35 мм и любым оборудованием, рассчитанным на стандартную установку в щитах. Монтажная панель крепится к корпусу болтами — её можно демонтировать для предварительной сборки оборудования, что экономит время на месте установки. Для фиксации корпуса используются четыре точки крепления на задней стенке. Открытое крепление требует прочной вертикальной поверхности — стены из бетона, кирпича или металлоконструкций. Ввод кабеля осуществляется через нижнее прямоугольное отверстие 523×123 мм — рекомендуется использовать кабельные вводы с уплотнителем для сохранения степени защиты IP54.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ТУ YKM.001.2015 и прошёл проверку на соответствие классу защиты IP54. Порошковое покрытие исключает риск возникновения острых кромок и снижает электростатические заряды. Запирающаяся дверца с единым ключом защищает от несанкционированного доступа. Соответствует требованиям ГОСТ Р 51321.1 и международному стандарту IEC 61439-1 для распределительных щитов. Код в реестре РЭП РЭ-232/19 подтверждает допущение к использованию в системах государственного заказа.

Преимущества

• Съёмная монтажная панель ускоряет сборку и сервисное обслуживание
• Двухкомпонентное уплотнение дверцы и пылевлагозащищённый замок обеспечивают долговечную герметичность
• Порошковое покрытие повышает устойчивость к механическим повреждениям и коррозии
• Одинаковый ключ для замка упрощает управление несколькими щитами
• Поддержка стандарта IP54 делает корпус пригодным для использования в сложных средах
• Срок службы 15 лет — гарантирует долгую эксплуатацию без замены

Ограничения применения

• Не предназначен для установки в местах постоянного прямого попадания дождя или струй воды — IP54 не обеспечивает защиту от напора
• Одно нижнее отверстие для ввода кабеля — не подходит для многокабельных систем без дополнительных решений
• Некомплектный состав: не входят внутренние элементы (DIN-рейки, автоматы, провода) — требуется самостоятельная комплектация
• Не используется во взрывоопасных зонах — отсутствует взрывозащита
• Толщина стали 1,4 мм — недостаточна для крупных щитов с тяжёлым оборудованием (>100 кг); при перегрузке возможна деформация

Примеры использования

• Щит управления насосной станцией — защита от влаги и пыли в помещении с высокой влажностью
• Распределительный щит на конвейере — устойчивость к вибрациям и пыли производства
• Автоматизированный пункт контроля на складе — безопасный доступ через замок, возможность быстрой диагностики благодаря съёмной панели
• Шкаф питания системы освещения в производственном цеху — длительный срок службы и устойчивость к перепадам температур

Практические советы

• Перед монтажом проверьте, чтобы отверстие 523×123 мм точно совпадало с местом прокладки кабеля — используйте гильзы или кабельные вводы для сохранения IP54
• При установке на стену используйте анкерные болты M8–M10 — минимальная глубина забивания 40 мм
• Снимите монтажную панель перед установкой оборудования — это значительно ускоряет работу и снижает риск повреждения корпуса
• Не применяйте растворители или агрессивные чистящие средства — они повредят порошковое покрытие. Достаточно протирки влажной тряпкой
• При необходимости увеличения числа вводов — просверлите дополнительные отверстия с последующей герметизацией термоклейкой или специальными вводами
• Для работы в холодных регионах (ниже −20 °C) убедитесь, что установленное оборудование также рассчитано на такие температуры — корпус не нагревается самостоятельно
