Корпус металлический ЩМП-6-0 1200х750х300мм У2 IP54 GENERICA YKM40-06-54-G IEK

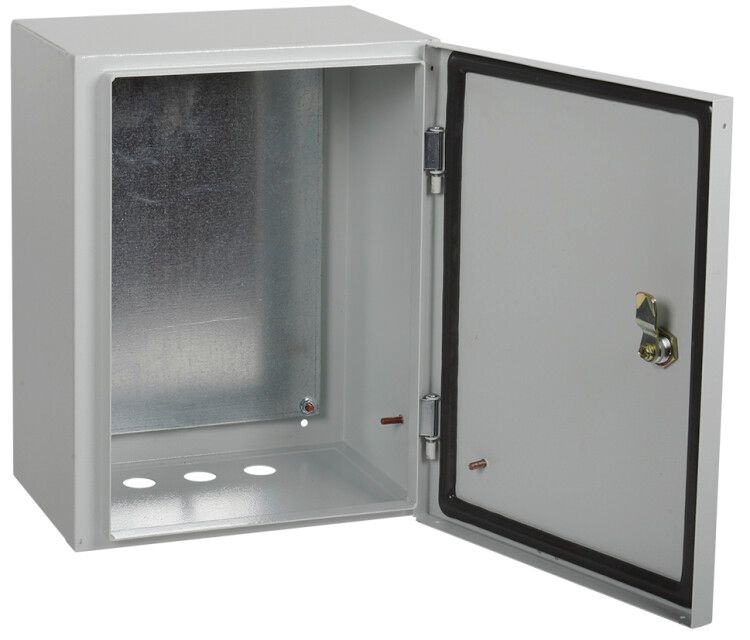

Корпус металлический ЩМП-6-0 1200х750х300мм У2 IP54 от GENERICA и IEK предназначен для сборки распределительных щитов в условиях открытой установки, включая улицу. Его прочная стальная конструкция и степень защиты IP54 обеспечивают надежную работу электрооборудования даже в сложных погодных условиях.

Назначение и область применения

Корпус металлический ЩМП-6-0 1200х750х300мм У2 IP54 используется для монтажа электрощитов различного назначения: силовые, управления, автоматики. Подходит для установки как внутри зданий, так и на улице благодаря защищённому исполнению. Применяется в промышленности, ЖКХ, транспорте, объектах энергетики - там, где требуется защита оборудования от пыли, влаги и механических воздействий.

Технические характеристики

• Габариты: 1200×750×300 мм - позволяет разместить до 36 модулей DIN-рейки (при плотном расположении)
• Материал корпуса: сталь с антикоррозийным покрытием, толщина стенок - 1,4 мм
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но препятствует проникновению пыли в количестве, нарушающем работу) и брызг воды из любого направления
• Тип дверцы: одинарная, с замком и полиуретановым уплотнителем
• Тип крышки: закрытого типа - предотвращает доступ к внутренним элементам без открытия дверцы
• Монтажная панель: съёмная, оцинкованная, предназначена для крепления автоматических выключателей, контакторов, реле
• Цвет: серый
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Исполнение: У2 - для умеренного климата, температурный диапазон от −25C до +40C

Совместимость и монтаж

Корпус металлический ЩМП-6-0 1200х750х300мм У2 IP54 рассчитан на открытую установку. Монтаж осуществляется на вертикальную поверхность с помощью крепёжных отверстий в задней стенке. Для фиксации используются болты M8–M10. Съёмная монтажная панель позволяет удобно собирать и обслуживать оборудование до установки в корпус. Все провода выводятся через кабельные вводы (не входят в комплект - необходимо докупить). Замок дверцы имеет единый ключ - совместим с другими изделиями серии ЩМП.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-1 для распределительных устройств. Степень защиты IP54 обеспечивает безопасность персонала от случайного прикосновения к токоведущим частям и снижает риск короткого замыкания из-за попадания влаги. Конструкция исключает самопроизвольное открывание дверцы.

Преимущества

• Высокая жесткость корпуса из стали 1,4 мм - устойчив к деформациям при нагрузках
• Съёмная оцинкованная панель - ускоряет сборку и сервисное обслуживание
• Полиуретановый уплотнитель и пылевлагонепроницаемый замок - гарантируют сохранение класса IP54 при длительной эксплуатации
• Единый ключ замка - упрощает управление несколькими щитами на одном объекте
• Уличное исполнение - не требует устройства навеса или специального помещения

Ограничения применения

• Не предназначен для постоянного погружения в воду или работы в среде с высокой концентрацией химически активных паров (например, в химпроизводстве)
• Не рекомендуется использовать при температурах ниже −25C или выше +40C - возможна потеря эластичности уплотнителей
• Отсутствие встроенных кабельных вводов - требует самостоятельного подбора и установки
• Не подходит для взрывоопасных зон - не имеет взрывозащиты (Ex-маркировки)

Примеры использования

• Наружный распределительный щит освещения на территории предприятия
• Щит управления насосной станцией в открытом виде
• Электрощит для питания конвейера на производственной площадке
• Автоматический щит учёта электроэнергии на фасаде многоквартирного дома

Практические советы

• Перед монтажом проверьте соответствие габаритов корпуса месту установки - глубина 300 мм требует свободного пространства перед щитом минимум 600 мм для открытия дверцы
• Выбирайте кабельные вводы с резьбой G½"–G2" в зависимости от числа и диаметра вводимых кабелей
• При использовании в холодном климате регулярно проверяйте состояние уплотнителя - трещины или затвердевание снижают защиту IP54
• Для долгой службы используйте антивандальные замки и защитные решётки - корпус не имеет усиленной противовandalной защиты по умолчанию
• ЩМП-6-0 1200х750х300мм У2 IP54 совместим с оборудованием от GENERICA и IEK - все типоразмеры DIN-рейки и крепёжные отверстия стандартизированы
