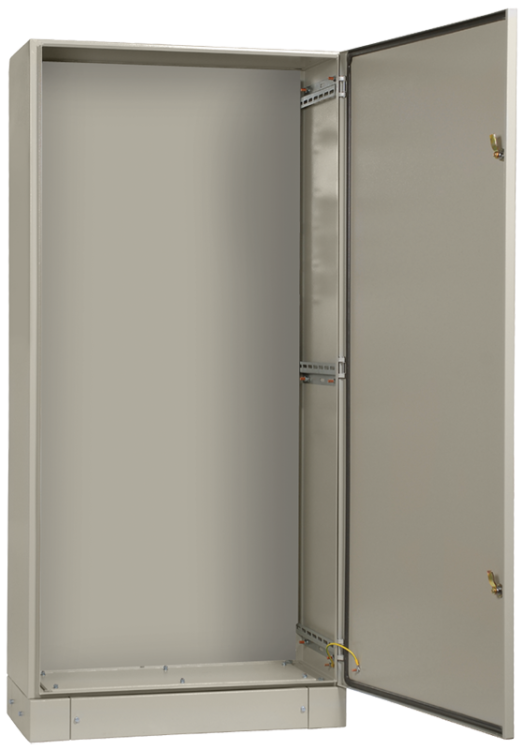

Корпус металлический ЩМП-16.8.4-0 У2 IP54 без монтажной панели IEK - YKM40-1684-54

Корпус монтажный металлический ЩМП-16.8.4-0 74 У2 IP54 без монтажной панели 1600x800x400 от IEK предназначен для сборки электрощитов в условиях повышенной запыленности и влажности. Благодаря прочному стальному корпусу с порошковым покрытием и защищённым замком, этот щит надёжно служит в промышленных системах управления и автоматизации.

Назначение и область применения

ЩМП-16.8.4-0 74 У2 IP54 используется для монтажа электрооборудования в силовых, управляющих и автоматизированных системах. Подходит для установки устройств модульного и немодульного типов - автоматических выключателей, контакторов, реле, преобразователей частоты, клеммных колодок. Применяется на производствах, в насосных станциях, на транспорте, в зонах с высокой запылённостью - например, на цехах, элеваторах, вентиляционных узлах.

Технические характеристики

• Габариты: 1600×800×400 мм
• Материал корпуса: сталь толщиной 1–1,5 мм (крышка - 1,4 мм)
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточна для большинства производственных условий) и брызг воды со всех направлений
• Цвет: 7035 RAL (серый матовый)
• Покрытие: порошковое - устойчиво к механическим повреждениям и коррозии
• Климатическое исполнение: У2 - работает при температуре от −40C до +40C, в помещениях с нормальной влажностью
• Количество вводов: одно - прямоугольное отверстие 604×178 мм в нижней части корпуса
• Дверца: одинарная, с замком и уплотнением из двухкомпонентного герметика
• Тип крышки: закрытого типа - обеспечивает целостность внутреннего пространства
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

ЩМП-16.8.4-0 74 У2 IP54 рассчитан на открытую установку - крепится к стене или опоре болтами через отверстия в задней стенке. Монтажная панель отсутствует - её необходимо приобрести отдельно, если требуется фиксация оборудования на передней плоскости. Для проводки используйте вводное отверстие 604×178 мм внизу корпуса - оно позволяет пропустить пучки кабелей, гофру или трубу. Замок на дверце имеет единый секрет - один ключ открывает все аналогичные корпуса этой модели, что удобно при обслуживании нескольких щитов.

Безопасность и стандарты

Корпус соответствует требованиям ТУ YKM.001.2015 и имеет код в реестре радиоэлектронной продукции РЭ-230/19. Защита IP54 снижает риск попадания пыли и влаги внутрь, что предотвращает короткие замыкания и выход из строя чувствительной аппаратуры. Порошковое покрытие исключает контакт человека с острыми кромками и снижает риск электротравмы при случайном прикосновении к внешним поверхностям.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу и увеличенной толщине стенок
• Надёжная герметизация дверцы - два компонента уплотнителя обеспечивают долговечную защиту от пыли и влаги
• Запираемая дверца с единым ключом - безопасность и контроль доступа
• Порошковое покрытие - устойчиво к химическим воздействиям, не требует регулярного окрашивания
• Поддержка стандарта У2 - гарантирует работу в широком диапазоне температур

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от прямых осадков и перепадов температур выше +40C
• Один ввод - нельзя использовать там, где требуется несколько точек ввода кабеля; при необходимости придётся сверлить дополнительные отверстия
• Отсутствие монтажной панели - требует самостоятельной установки крепёжных элементов для оборудования
• Не рекомендуется для взрывоопасных сред - класс защиты не соответствует ATEX

Примеры использования

• Щит управления насосной станцией - защита от влаги и пыли в помещении с высокой влажностью
• Автоматический щит на конвейере - устойчив к пыли от материалов, легко моется
• Распределительный щит в цехе - совмещение силовой и управляющей аппаратуры в одном корпусе
• Шкаф для PLC и реле в логистическом комплексе - надёжная работа в условиях постоянной вибрации и пыли

Практические советы

• Перед монтажом проверьте посадочные размеры вводного отверстия - 604×178 мм - чтобы выбрать подходящую гофру или кабельный ввод
• Если нужна монтажная панель, выбирайте модель, совместимую с габаритами 1600×800 мм; учтите, что она не входит в комплект
• При использовании в холодных условиях (ближе к −40C) убедитесь, что установленное оборудование также рассчитано на такой температурный режим
• Для продления срока службы периодически проверяйте состояние уплотнения дверцы - при появлении трещин замените его
• ЩМП-16.8.4-0 74 У2 IP54 от IEK хорошо сочетается с другими изделиями серии ЩМП - можно унифицировать парк щитов на объекте
