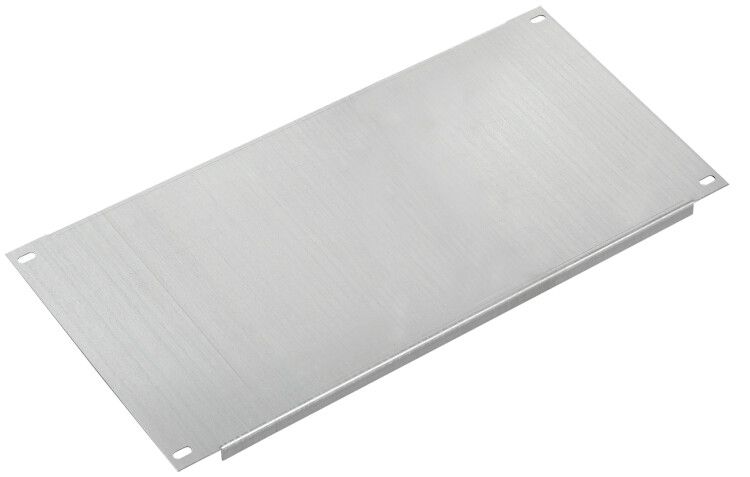

Панель монтажная 300х745мм (оцинкованная) для напольных ЩМП-1684/1884 | YKM40-PM-300X745 IEK

Панель монтажная 300х745 мм оцинкованная для напольных ЩМП-1684/1884 от IEK предназначена для компактной фиксации электрооборудования внутри щитов. Эта панель обеспечивает надёжную базу для установки предохранителей и других аппаратов с единым габаритом по высоте, упрощая сборку и обслуживание распределительных устройств.

Назначение и область применения

Панель монтажная 300х745 мм оцинкованная для напольных ЩМП-1684/1884 используется для крепления одиночных или групповых электроаппаратов - автоматических выключателей, контакторов, реле, предохранителей - которые имеют совпадающий установочный размер по вертикали. Применяется исключительно внутри напольных шкафов управления типа ЩМП-1684 и ЩМП-1884 от IEK. Подходит для промышленных объектов, энергообъектов, систем автоматизации и оборудования с жесткими требованиями к компоновке.

Технические характеристики

• Габариты: 300 × 745 мм
• Материал: оцинкованная сталь - устойчивая к коррозии основа
• Цвет: серый
• Тип изделия: аксессуар для щита металлического (ЩМП)
• Срок службы: до 15 лет при соблюдении условий эксплуатации
• Установочная система: перфорированная поверхность с шагом отверстий, соответствующим стандартному креплению аппаратов

Совместимость и монтаж

Панель монтажная 300х745 мм оцинкованная для напольных ЩМП-1684/1884 совместима только со шкафами серии ЩМП-1684 и ЩМП-1884. Устанавливается на направляющие внутреннего каркаса шкафа. Крепление осуществляется болтами M6 через подготовленные отверстия в корпусе шкафа. Для монтажа аппаратов используются DIN-рейки или прямые крепления через отверстия в панели. Перед установкой проверьте соответствие посадочных размеров ваших устройств - панель не предусматривает адаптеры или универсальные кронштейны.

Безопасность и стандарты

Панель изготовлена из стали с цинковым покрытием, что соответствует требованиям ГОСТ 14918 и обеспечивает защиту от коррозии в условиях повышенной влажности. Соответствует нормам безопасности для электротехнических изделий, применяемых в промышленных щитах. Не требует заземления самостоятельно - заземление обеспечивается через контакт с металлическим корпусом шкафа.

Преимущества

• Высокая механическая прочность благодаря толщине стали и оцинкованию
• Стандартные размеры обеспечивают точную посадку в шкафы ЩМП-1684/1884 без доработок
• Серый цвет не бликуют, удобен для визуального контроля
• Поддерживает плотную компоновку - позволяет размещать больше аппаратов на ограниченном участке
• Не деформируется при длительной нагрузке - сохраняет форму даже при множестве установленных устройств

Ограничения применения

• Не применяется вне шкафов ЩМП-1684/1884 - несовместима с другими типами щитов
• Не подходит для аппаратов с различными установочными высотами - требуется единообразие габаритов
• Не имеет встроенных клемм, DIN-реек или креплений - все элементы монтируются отдельно
• Не предназначен для наружного монтажа - не защищён от осадков и прямого UV-воздействия

Примеры использования

• Установка группы автоматических выключателей в промышленном щите управления насосной станцией
• Фиксация предохранителей и реле в системе автономного питания на объекте ЖКХ
• Компоновка контроллеров и модулей в щите автоматизации технологической линии

Практические советы

• Перед монтажом проверьте, чтобы все устройства имели одинаковую высоту установки - иначе возникнут зазоры или перегрузка на панель
• Используйте пластиковые заглушки для свободных отверстий - это снижает риск попадания пыли и повреждения проводов
• При большом количестве кабелей используйте кабельные каналы - панель не рассчитана на крепление кабельных жгутов напрямую
• При замене старой панели - сверьте её номер с артикулом ykm40-pm-300x745, чтобы избежать несоответствия по размерам
• Не затягивайте крепёж слишком сильно - это может вызвать деформацию оцинкованного слоя и снижение защиты от коррозии
