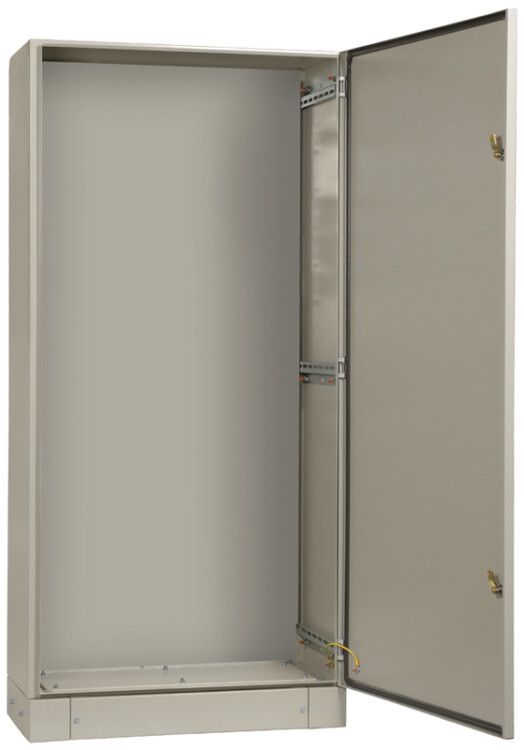

Корпус ЩМП-18.8.4-0 74 У2 IP54 метал. без монтажн. панели IEK YKM40-1884-54

Корпус монтажный ЩМП-18.8.4-0 74 У2 IP54 металлический без монтажной панели 1800x800x400 от IEK предназначен для сборки электрощитов в условиях повышенной запыленности и влажности. Этот щит обеспечивает надежную защиту внутреннего оборудования, легко монтируется на стену и подходит для промышленных объектов. Артикул ykm40-1884-54 соответствует требованиям ТУ YKM.001.2015.

Назначение и область применения

Корпус монтажный ЩМП-18.8.4-0 74 У2 IP54 металлический без монтажной панели 1800x800x400 используется для компоновки электротехнических устройств: автоматических выключателей, контакторов, реле, преобразователей частоты и других элементов управления. Подходит для создания силовых, управляющих и автоматизированных щитов. Применяется на заводах, в насосных станциях, на транспорте, в системах вентиляции и других местах с высокой запыленностью или возможным воздействием влаги.

Технические характеристики

• Габариты: 1800×800×400 мм - позволяет разместить большое количество модулей и крупногабаритное оборудование
• Материал корпуса: сталь толщиной 1,0–1,5 мм; толщина боковых и задних стенок - 1,4 мм
• Степень защиты: IP54 - защищает от пыли (не полностью, но препятствует оседанию вредного количества) и брызг воды с любого направления
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −40 C до +40 C, в помещениях с нормальной влажностью
• Цвет: 7035 RAL (серый матовый) - совместим с промышленными стандартами окраски
• Покрытие: порошковое - устойчиво к царапинам, коррозии и механическому воздействию
• Дверца: одинарная, с уплотнением из двухкомпонентного герметика и пылевлагозащищенным замком
• Замок: есть, с единым ключом - удобен для обслуживания нескольких щитов одним ключом
• Способ монтажа: открытая установка - крепится к стене болтами через фланцы
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Нормативный документ: ТУ YKM.001.2015

Совместимость и монтаж

Корпус монтажный ЩМП-18.8.4-0 74 У2 IP54 металлический без монтажной панели 1800x800x400 не содержит внутренней монтажной панели - её необходимо устанавливать отдельно. Это даёт гибкость в расположении оборудования, особенно при использовании нестандартных или тяжелых устройств. Для монтажа используются предварительно выполненные отверстия в боковых планках. Рекомендуется крепление к прочной вертикальной поверхности (бетон, кирпич, стальная рама) с помощью анкеров или длинных саморезов. Масса корпуса - около 45–50 кг, поэтому требует минимум два человека при установке. Отсутствие панели исключает необходимость сверления отверстий в готовом корпусе - всё крепление выполняется на внешние профили.

Безопасность и стандарты

Корпус соответствует требованиям ТУ YKM.001.2015 и имеет код в реестре радиоэлектронной продукции РЭ-230/19. Степень защиты IP54 обеспечивает безопасную работу в средах с риском попадания пыли и капель воды. Порошковое покрытие снижает риск возникновения точечной коррозии. Запирающаяся дверца предотвращает случайное вмешательство персонала. Нормативы не предусматривают обязательную заземляющую шину внутри - её следует устанавливать самостоятельно при сборке щита.

Преимущества

• Высокая жесткость корпуса благодаря стальному листу толщиной 1,4 мм - не деформируется под нагрузкой
• Двухкомпонентное уплотнение дверцы эффективнее классических резиновых профилей - меньше изнашивается и лучше сохраняет герметичность
• Порошковое покрытие устойчиво к химическим веществам и агрессивной среде
• Единый ключ для замка - упрощает доступ для обслуживающего персонала при наличии нескольких щитов
• Отсутствие монтажной панели - позволяет использовать любые типы креплений, включая DIN-рейки, уголки, платы

Ограничения применения

• Не предназначена для установки вне помещений - IP54 не гарантирует защиту от прямого дождя или длительного воздействия воды
• Не рекомендуется для взрывоопасных зон - отсутствует сертификат взрывозащиты Ex
• Нет встроенной системы вентиляции - при большом тепловыделении требуется принудительное охлаждение
• Не поддерживает встраивание в стену - только открытая установка
• Требуется самостоятельная установка монтажной панели - нельзя сразу смонтировать оборудование без подготовки

Примеры использования

• Щит управления насосной станцией - защита от влаги и пыли в подвале
• Распределительный щит на участке конвейера - устойчивость к маслу и металлической пыли
• Автоматический щит вентиляционной системы - работа при перепадах температур
• Шкаф питания станков ЧПУ - возможность крепления тяжелых трансформаторов и частотников

Практические советы

• Перед монтажом проверьте, что отверстия для крепления совпадают с конструкцией стены - используйте уровень
• Выбирайте монтажную панель с учетом веса оборудования - тяжелые устройства требуют усиленных креплений
• При работе в холодном климате убедитесь, что внутри щита не образуется конденсат - можно установить нагреватель или терморегулятор
• Не закручивайте болты слишком сильно - тонкая сталь (1,4 мм) может деформироваться
• Для долговечности периодически проверяйте состояние уплотнения дверцы - при потере эластичности замените его
• Артикул ykm40-1884-54 совместим с другими изделиями серии ЩМП от IEK - можно заказывать аналогичные корпуса для стандартизации
