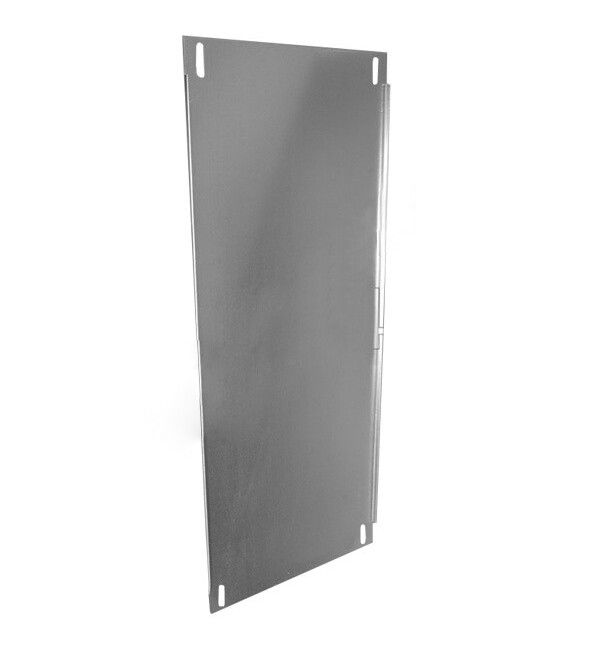

Панель монтажная 500х745 (оцинкованная) для напольных ЩМП-1684/1884 | YKM40-PM-500X745 IEK

Панель монтажная 500х745 оцинкованная для ЩМП-1684 от IEK - металлическая основа для крепления аппаратов внутри распределительного щита. Эта панель обеспечивает надёжную фиксацию оборудования и совместима со шкафами серии ЩМП-1684, что упрощает сборку и обслуживание.

Назначение и область применения

Панель монтажная 500х745 оцинкованная для ЩМП-1684 предназначена для внутренней установки электрооборудования: автоматических выключателей, контакторов, реле, модульных устройств и других компонентов. Применяется исключительно внутри корпусов щитов серии ЩМП-1684. Подходит для промышленных, коммерческих и жилых объектов, где требуется компактная и прочная организация внутреннего пространства щита.

Технические характеристики

• Габариты: 500 × 745 мм
• Материал: оцинкованная сталь - защищает от коррозии и повышает долговечность
• Цвет: серый
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Тип изделия: аксессуар для щитов управления (ЩМП)

Совместимость и монтаж

Панель монтажная 500х745 оцинкованная для ЩМП-1684 рассчитана на установку только в корпуса ЩМП-1684. Крепление осуществляется через предварительно выполненные отверстия в стенках шкафа - панель фиксируется болтами или заклёпками. Установка возможна только вертикально, согласно габаритным чертежам ЩМП-1684. Не используйте панель в других типах шкафов - несоответствие размеров может нарушить герметичность и доступ к оборудованию.

Преимущества

• Увеличивает плотность компоновки оборудования внутри щита
• Обеспечивает равномерное распределение нагрузки на корпус
• Оцинкованное покрытие снижает риск окисления даже в условиях повышенной влажности
• Совместимость с рекомендованным проектным ассортиментом IEK упрощает подбор комплектующих

Ограничения применения

• Не применяется вне шкафов серии ЩМП-1684 - несовместима с другими моделями щитов
• Не предназначена для наружной установки - не имеет защиты IP
• Не используется как несущая конструкция для тяжёлого оборудования свыше 30 кг без дополнительной опоры
• Запрещено механическое воздействие (удары, резка, сверление) после установки - нарушается целостность цинкового слоя

Примеры использования

• Управление насосными станциями в системах водоснабжения
• Комплектация распределительных щитов на производственных линиях
• Монтаж автоматики в этажных щитах многоквартирных домов
• Сборка щитов для систем освещения и вентиляции

Практические советы

• Перед монтажом проверьте соответствие отверстий на панели и стенках ЩМП-1684 - не допускайте перекосов
• При использовании DIN-рейки убедитесь, что её крепёж не пересекается с крепёжными точками панели
• Для удобства обслуживания располагайте часто заменяемые устройства (например, автоматы) в нижней части панели
• При длительном хранении сохраняйте панель в сухом помещении - избыток влаги до установки может вызвать белый налёт на цинке, который не влияет на функциональность, но требует протирки перед монтажом
