Панель ПН (оцинкованная) для напольных ЩМП-1664/1864 | YKM40-PN-1664 IEK

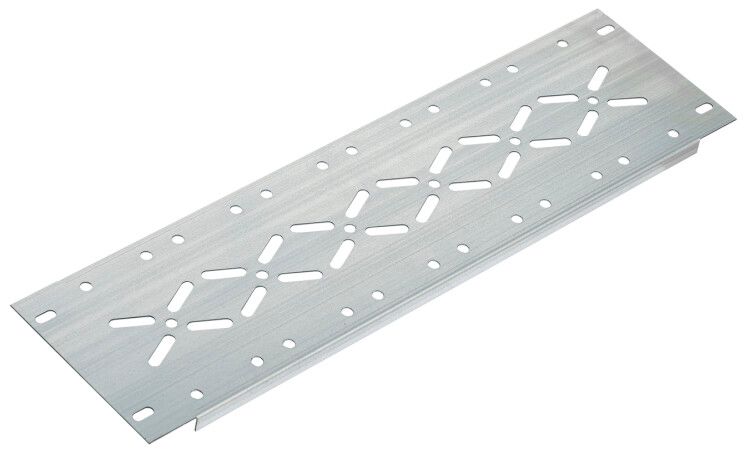

Панель монтажная ПН оцинкованная для шкафа ЩМП-1664/1864 от IEK - это металлическая основа для фиксации одиночных или групповых аппаратов в распределительных щитах. Подходит для монтажа предохранителей и других устройств с единым габаритом по высоте. Артикул ykm40-pn-1664 обеспечивает совместимость со шкафами серии ЩМП.

Назначение и область применения

Панель монтажная ПН оцинкованная для шкафа ЩМП-1664/1864 предназначена для крепления электрооборудования внутри щитов. Она используется там, где требуется устанавливать несколько приборов - например, автоматические выключатели, предохранители или реле - так, чтобы они располагались на одной горизонтальной плоскости. Применяется в промышленных и коммерческих распределительных устройствах, особенно в шкафах серии ЩМП.

Технические характеристики

• Материал: сталь с цинковым покрытием - защищает от коррозии в условиях повышенной влажности
• Толщина материала: 1,5 мм - обеспечивает жесткую конструкцию без деформаций при нагрузках
• Тип изделия: аксессуар для шкафов ЩМП - не является самостоятельным оборудованием, а служит базой для монтажа
• Срок службы: до 15 лет - при соблюдении условий эксплуатации в закрытых помещениях

Совместимость и монтаж

Панель ПН оцинкованная для шкафа ЩМП-1664/1864 совместима исключительно с корпусами серии ЩМП-1664 и ЩМП-1864. Крепится к боковым стенкам шкафа с помощью болтов или самонарезающих винтов через предварительно просверленные отверстия. Установочные отверстия расположены по стандартному шагу, соответствующему габаритам типовых аппаратов. Для монтажа необходимо использовать крепеж, подходящий по диаметру и длине - рекомендуемые размеры указаны в техдокументации на ЩМП.

Преимущества

• Цинкование повышает долговечность в сравнении с обычной сталью - снижается риск ржавчины даже при частой влажной уборке
• Жесткая конструкция из 1,5-миллиметровой стали позволяет надежно фиксировать тяжелые аппараты без прогиба
• Унифицированная форма гарантирует точную посадку в шкафах ЩМП - не требует доработок при сборке
• Поддерживает компактный и аккуратный монтаж - все устройства находятся на одном уровне, что упрощает обслуживание

Ограничения применения

• Не применяется вне шкафов серии ЩМП - несовместима с другими моделями щитов
• Не предназначена для установки крупногабаритного оборудования - подходит только для приборов с одинаковой высотой крепления
• Не имеет защиты от внешних воздействий - должна использоваться только во внутренней части закрытого шкафа
• Не заменяет DIN-рейку - не подходит для монтажа устройств, которые крепятся исключительно на рейку

Примеры использования

• Установка группы предохранителей типа ПР-2 в промышленном щите управления
• Фиксация нескольких тепловых реле на одной панели в системе контроля двигателей
• Монтаж автономных контакторов в распределительном щите торгового центра
• Замена старой панели в существующем шкафе ЩМП-1664 при модернизации системы

Практические советы

• Перед монтажом проверьте, что высота всех устанавливаемых устройств точно совпадает - иначе возникнет перекос
• Используйте антивибрационные прокладки между панелью и корпусом шкафа, если оборудование работает с вибрацией
• Не затягивайте крепеж слишком сильно - это может вызвать деформацию тонкой стали
• При замене панели сохраняйте оригинальный порядок отверстий - это ускорит установку новых аппаратов
• Артикул ykm40-pn-1664 - единственный вариант для шкафов ЩМП-1664; для ЩМП-1864 используйте аналогичную модель с другим размером
