Корпус ЩМП-18.6.4-0 74 У2 IP54 метал. без монтажн. панели IEK YKM40-1864-54

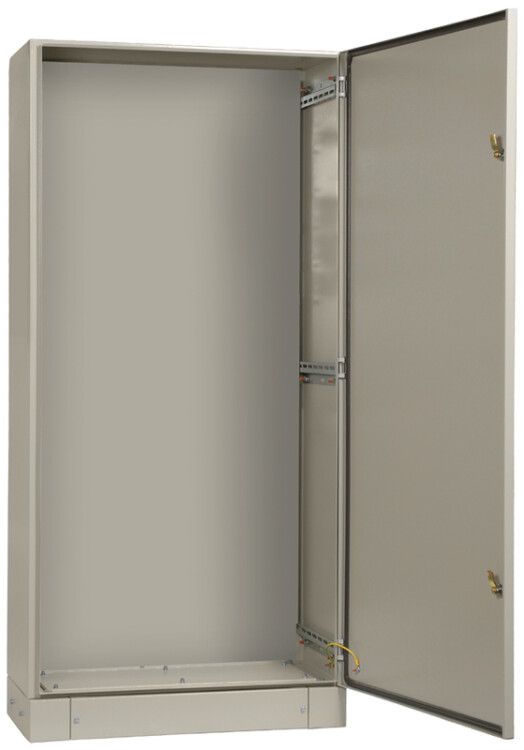

Корпус монтажный металлический ЩМП-18.6.4-0 74 У2 IP54 без монтажной панели (1800x600x400) от IEK предназначен для сборки электрощитов в условиях повышенной запыленности и влажности. Благодаря защищённому корпусу и прочной стальной конструкции, этот щит подходит для напольной установки на промышленных объектах, где важна надёжность и долгий срок службы.

Назначение и область применения

ЩМП-18.6.4-0 74 У2 IP54 используется для монтажа электрооборудования в силовых, управляющих и автоматизированных системах. Подходит для установки устройств как модульного (din-рейка), так и немодульного исполнения - контакторов, реле, автоматических выключателей, преобразователей частоты, клеммных колодок и других компонентов. Применяется на заводах, насосных станциях, транспортных терминалах, в цехах с высокой запылённостью или влажностью.

Технические характеристики

• Габариты: 1800×600×400 мм (высота × ширина × глубина)
• Материал корпуса: сталь с порошковым покрытием цвета RAL 7035
• Толщина стенок: 1,4 мм
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства производственных условий) и брызг воды со всех направлений
• Тип двери: одинарная, с уплотнением из двухкомпонентного герметика
• Замок: есть, с единым ключом (возможно использование нескольких щитов с одним ключом)
• Тип крышки: закрытого типа, обеспечивает полную изоляцию внутреннего пространства
• Количество вводов: одно - прямоугольное отверстие 404×178 мм, расположено снизу корпуса
• Климатическое исполнение: У2 - для работы при температуре от −10C до +40C, в помещениях с нормальной влажностью
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

ЩМП-18.6.4-0 74 У2 IP54 рассчитан на напольную установку. Монтажная панель отсутствует - её необходимо приобрести отдельно, если требуется фиксация оборудования на передней стенке. Для крепления внутри корпуса используются саморезы или DIN-рейки, которые устанавливаются на внутренние планки. Открытые кромки корпуса позволяют легко проводить прокладку кабелей через нижнее вводное отверстие. Установка требует ровного основания; рекомендуется использовать анкерные болты для предотвращения опрокидывания.

Безопасность и стандарты

Корпус соответствует требованиям ТУ YKM.001.2015 и обеспечивает уровень защиты IP54, что снижает риск повреждения оборудования из-за пыли и случайных брызг воды. Наличие замка исключает несанкционированный доступ. Порошковое покрытие препятствует коррозии и сохраняет внешний вид даже при длительной эксплуатации. Соответствие классу У2 гарантирует работу в типичных производственных помещениях, но не предназначено для открытых площадок или агрессивных сред.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу толщиной 1,4 мм
• Надёжная герметизация двери - двойное уплотнение и пылевлагозащищённый замок обеспечивают стабильную защиту IP54
• Единый ключ для замка удобен при обслуживании нескольких щитов
• Порошковое покрытие устойчиво к царапинам, химическим воздействиям и выгоранию
• Длинный срок службы - 15 лет - снижает затраты на замену и ремонт

Ограничения применения

• Не предназначен для установки на улице - отсутствует защита от прямого дождя, снега и перепадов температур ниже −10C
• Один ввод снизу - недостаточно для сложных систем с множеством кабелей; потребуется доработка (просечка дополнительных отверстий)
• Отсутствие монтажной панели требует самостоятельной установки креплений для оборудования
• Не подходит для взрывоопасных зон - не имеет сертификата взрывозащиты
• Климатическое исполнение У2 не допускает эксплуатацию в холодных необогреваемых помещениях зимой

Примеры использования

• Щит управления насосной станцией - защита от влаги и пыли в помещении с высокой влажностью
• Распределительный щит на конвейере в пищевой промышленности - устойчивость к мойкам и периодическому мытью
• Автоматический щит на участке сварки - защита от металлической пыли и искр
• Центральный распределительный щит в цехе - совмещение модульных и старых элементов

Практические советы

• Перед монтажом проверьте, что нижнее отверстие 404×178 мм соответствует вашему кабельному каналу - при необходимости сделайте дополнительные отверстия с помощью гильотины или плазменной резки
• Если нужна монтажная панель - выбирайте совместимую модель с шагом крепления 40–45 мм
• При использовании в местах с частыми перепадами температур - предусмотрите вентиляционные решётки с фильтрами, чтобы избежать конденсата
• Для многократного обслуживания используйте один ключ для всех щитов ЩМП-18.6.4-0 74 У2 IP54 - это ускоряет доступ и снижает потери
• Артикул ykm40-1864-54 - помните его при заказе запчастей или аналогов; он связан с реестром РЭП (РЭ-230/19)
