Корпус ЩМП-16.6.4-0 74 У2 IP54 метал. без монтажн. панели IEK YKM40-1664-54

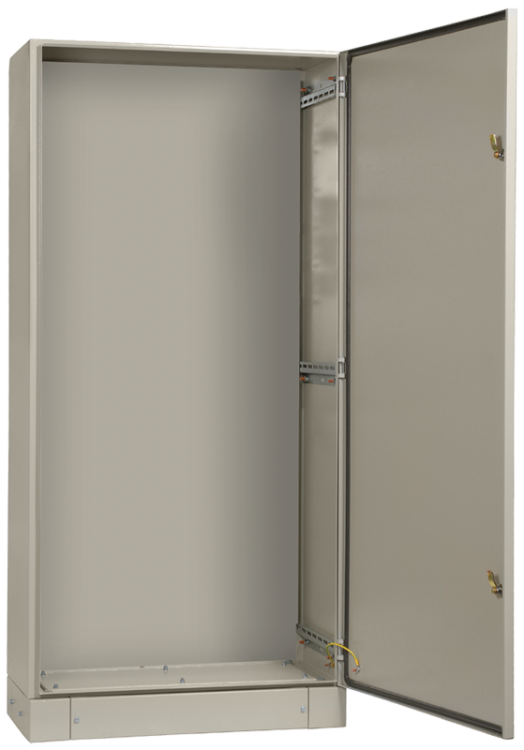

Корпус монтажный ЩМП-16.6.4-0 74 У2 IP54 металлический без монтажной панели 1600x600x400 от бренда IEK предназначен для сборки электрощитов в условиях повышенной запыленности и влажности. Этот щит обеспечивает надежную защиту внутреннего оборудования, легко монтируется на стену и соответствует требованиям промышленной эксплуатации. Артикул ykm40-1664-54 - решение для систем управления, автоматики и распределения электроэнергии.

Назначение и область применения

Корпус монтажный ЩМП-16.6.4-0 74 У2 IP54 металлический без монтажной панели 1600x600x400 используется для компоновки электротехнического оборудования: автоматических выключателей, контакторов, реле, преобразователей частоты, устройств защиты и других элементов. Подходит для создания силовых щитов, щитов управления, систем автоматизации и распределительных пунктов. Применяется в промышленных цехах, на транспорте, в энергообъектах, где требуется защита от пыли и брызг воды.

Технические характеристики

• Габариты: 1600×600×400 мм - высокий и широкий корпус для размещения большого количества устройств;
• Материал: сталь толщиной 1–1,5 мм, основная плита - 1,4 мм - прочная конструкция, устойчивая к деформациям;
• Степень защиты: IP54 - защищен от пыли (не полностью, но достаточна для большинства производственных условий) и от брызг воды со всех направлений;
• Цвет: 7035 RAL (серый матовый) - совместим с промышленными стандартами окраски;
• Покрытие: порошковое - устойчиво к механическим повреждениям и коррозии;
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −40C до +40C и относительной влажности до 80% при 25C;
• Количество вводов: одно отверстие 404×178 мм снизу - предназначено для ввода кабелей, можно доработать под другие размеры;
• Замок: есть, с единым секретом - позволяет запирать дверцу одним ключом, удобно при обслуживании нескольких щитов;
• Тип дверцы: одинарная, с уплотнением из двухкомпонентного герметика - обеспечивает герметичность при закрытом состоянии;
• Тип крышки: закрытого типа - предотвращает доступ к внутренним элементам без открытия дверцы;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Нормативный документ: YKM.001.2015 ТУ - соответствие техническим условиям производителя;
• Код в реестре РЭП: РЭ-230/19 - легализован для использования в РФ.

Совместимость и монтаж

Корпус монтажный ЩМП-16.6.4-0 74 У2 IP54 металлический без монтажной панели 1600x600x400 рассчитан на открытую установку - крепится к стене с помощью анкеров или болтов через отверстия в задней стенке. Отсутствие встроенной монтажной панели позволяет гибко организовать расположение оборудования: можно установить DIN-рейки, платы или крепления под нестандартные устройства. Для монтажа используйте уровень и перфоратор. Убедитесь, что стена выдерживает вес щита - с оборудованием он может достигать более 50 кг. Ввод кабеля осуществляется через нижнее прямоугольное отверстие 404×178 мм; при необходимости его можно расширить или дополнительно просверлить.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 50030.2 и техническим условиям YKM.001.2015. Степень защиты IP54 снижает риск поражения током при случайном контакте с внешней частью щита. Наличие замка исключает несанкционированный доступ. Порошковое покрытие не содержит свинец и фталаты, безопасно при эксплуатации в помещениях с людьми. Сертифицирован в реестре радиоэлектронной продукции (РЭ-230/19).

Преимущества

• Высокая жесткость корпуса благодаря стали толщиной 1,4 мм - не прогибается под нагрузкой;
• Двухкомпонентное уплотнение дверцы и пылевлагозащищенный замок обеспечивают долговечную герметичность;
• Единый ключ для замка - упрощает управление несколькими щитами;
• Порошковое покрытие - устойчиво к химическим воздействиям, не требует регулярной покраски;
• Открытая установка - не нуждается в специальных нишах или опорах;
• Срок службы 15 лет - экономически выгодное решение для длительной эксплуатации.

Ограничения применения

• Не предназначен для установки в зонах с постоянным прямым попаданием воды - например, на улице или в сырых подвалах без дополнительной защиты;
• Отсутствие монтажной панели требует самостоятельной организации креплений - неудобно для новичков;
• Одно нижнее отверстие для ввода кабелей - при необходимости большего числа вводов потребуется доработка (просверливание);
• Не рекомендуется для взрывоопасных сред - не имеет взрывозащиты (Ex-маркировки);
• Климатическое исполнение У2 не гарантирует работу при температурах ниже −40C - для холодных регионов проверьте условия эксплуатации.

Примеры использования

• Щит управления насосной станцией в водопроводной сети;
• Распределительный щит на конвейере в пищевой промышленности;
• Автоматический щит контроля освещения в производственном цехе;
• Шкаф управления вентиляцией в логистическом терминале;
• Силовой щит для питания станков с ЧПУ в машиностроительном цехе.

Практические советы

• Перед монтажом проверьте, чтобы отверстие 404×178 мм находилось точно над местом входа кабеля - иначе придется сверлить новые отверстия;
• При использовании DIN-реек учитывайте высоту 1600 мм - поместятся до 90 стандартных модулей 17,5 мм;
• Для лучшей теплоотдачи оставляйте свободное пространство вокруг щита - особенно если внутри установлены мощные устройства;
• При эксплуатации в условиях сильной запыленности периодически протирайте уплотнение дверцы - грязь снижает герметичность;
• Артикул ykm40-1664-54 совместим с другими изделиями серии ЩМП от IEK - можно использовать одинаковые ключи и аксессуары.
