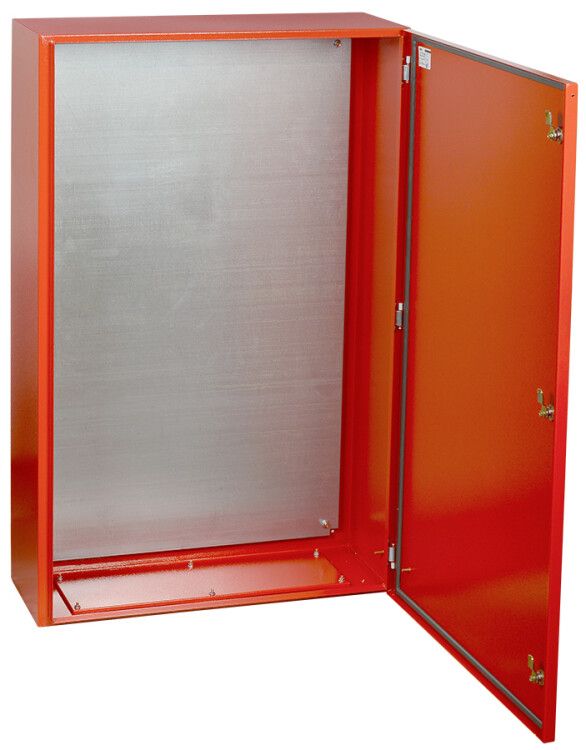

Корпус металлический ЩМП-5-0 (1000х650х285мм) У2 IP54 RAL 3020 IEK - IND-YKM40-05-54

Щит с монтажной панелью ЩМП-5-0 1000х650х285 мм У2 IP54 RAL 3020 от бренда IEK предназначен для компоновки оборудования систем безопасности - например, пожарной сигнализации, управления насосами или других НКУ. Корпус из стали с порошковым покрытием обеспечивает долговечность, а наличие жесткой монтажной панели упрощает установку аппаратуры.

Назначение и область применения

Щит с монтажной панелью ЩМП-5-0 1000х650х285 мм У2 IP54 RAL 3020 используется для сборки распределительных и управляющих шкафов в системах пожарной безопасности: пожарная автоматика, шкафы управления пожарными насосами, щиты пожарной сигнализации. Также подходит для любых НКУ (нормируемых коммутационных устройств) с рабочими токами до 630 А. Применяется в зданиях общественного назначения, промышленных объектах, ЖКХ и на объектах с повышенными требованиями к надежности.

Технические характеристики

• Габариты: 1000×650×285 мм (высота×ширина×глубина)
• Материал корпуса: сталь толщиной 1,4 мм
• Степень защиты: IP54 - защищен от пыли и брызг воды со всех сторон
• Цвет: красный RAL 3020 (порошковое покрытие)
• Тип дверцы: одинарная, открывается на петлях
• Тип крышки: закрытого типа - герметичная, без открытых участков
• Способ монтажа: открытая установка - крепится к стене или опоре
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Наличие монтажной панели: да - стальная планка с предварительно просверленными отверстиями под DIN-рейки и оборудование

Совместимость и монтаж

Щит с монтажной панелью ЩМП-5-0 1000х650х285 мм У2 IP54 RAL 3020 совместим с DIN-рейками стандарта EN 60715. Монтажная панель позволяет фиксировать устройства болтовым креплением или через адаптеры. Для установки используются четыре кронштейна на задней стенке - достаточно двух точек крепления на стену. Открытый способ монтажа исключает необходимость углубления в стену. Перед монтажом проверьте соответствие посадочных отверстий на панели габаритам вашего оборудования. Глубина 285 мм достаточна для размещения модульного оборудования и кабельных каналов.

Безопасность и стандарты

Щит соответствует требованиям ГОСТ Р 51321.1–2007 для распределительных устройств низкого напряжения. Степень защиты IP54 гарантирует работу в условиях повышенной запыленности и влажности - например, в подвалах, технических помещениях, на улице под навесом. Порошковое покрытие повышает коррозионную стойкость и безопасность при обслуживании. Цвет RAL 3020 - сигнал тревоги - применяется для быстрой визуальной идентификации шкафа в системах пожарной безопасности.

Преимущества

• Жесткая монтажная панель снижает время сборки - не требуется сверление корпуса
• Высокая прочность стали 1,4 мм обеспечивает механическую устойчивость при нагрузках
• Порошковое покрытие устойчиво к царапинам, химическим воздействиям и выцветанию
• IP54 позволяет использовать в помещениях с высокой влажностью и пылью - без дополнительных кожухов
• Цвет RAL 3020 соответствует нормам пожарной безопасности для визуального выделения аварийных шкафов

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон - отсутствует взрывозащита
• Не рассчитан на постоянное погружение в воду - IP54 не обеспечивает герметичность при затоплении
• Не рекомендуется для внешнего монтажа под открытым небом - требует навеса или козырька
• Максимальный рабочий ток 630 А - не подходит для силовых щитов выше этого значения
• Открытая установка требует доступа к месту монтажа - нельзя встраивать в перегородки

Примеры использования

• Шкаф управления пожарным насосом в многоэтажном жилом доме
• Центральный щит пожарной сигнализации в торговом центре
• Распределительный щит системы дымоудаления в офисном здании
• Аппаратный шкаф для контроля работы противопожарных клапанов
• Временный щит на стройплощадке для питания систем безопасности

Практические советы

• Перед монтажом проверьте, что все оборудование помещается в глубину 285 мм - особенно крупные контакторы и частотники
• Используйте термостойкие кабельные вводы - температурные колебания в шкафу могут достигать +50 C
• При установке на вертикальную поверхность используйте анкерные болты M8 - минимальная нагрузка на крепление 15 кг
• Для удобства обслуживания оставьте минимум 60 см свободного пространства перед дверцей
• Щит с монтажной панелью ЩМП-5-0 1000х650х285 мм У2 IP54 RAL 3020 от IEK можно дополнять внутренним освещением и вентиляцией - есть места для крепления
• Артикул ind-ykm40-05-54 - единственный в линейке с такими габаритами и цветом; аналоги имеют другие размеры или степень защиты
