Корпус металлический ЩМП-6-0 (1200х750х300мм) У2 IP54 RAL 3020 IEK - IND-YKM40-06-54

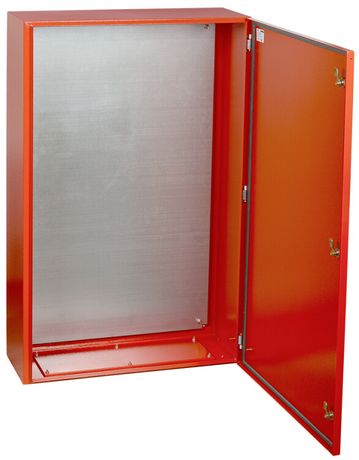

Щит с монтажной панелью ЩМП-6-0 1200х750х300мм У2 IP54 RAL 3020 от бренда IEK предназначен для компоновки электрооборудования в системах пожарной безопасности и автоматики. Этот щит обеспечивает надёжную защиту внутренних элементов и удобство монтажа за счёт встроенной металлической панели и прочного корпуса из стали.

Назначение и область применения

Щит с монтажной панелью ЩМП-6-0 1200х750х300мм У2 IP54 RAL 3020 используется для сборки распределительных и управляющих шкафов в системах пожарной автоматики: шкафы управления пожарными насосами, шкафы пожарной сигнализации, а также другие нормируемые коммутационные устройства (НКУ) с рабочими токами до 630 А. Подходит для установки в помещениях с повышенной влажностью, пылью или риском механических воздействий - например, в технических помещениях зданий, котельных, элеваторных узлах и на объектах ЖКХ.

Технические характеристики

• Габариты: 1200×750×300 мм - позволяет разместить значительное количество аппаратов и кабелей
• Материал корпуса: сталь толщиной 1,4 мм - обеспечивает жесткую конструкцию и долговечность
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но препятствует проникновению пыли в количестве, нарушающем работу) и от брызг воды со всех сторон
• Цвет: RAL 3020 (красный) - стандартизированная окраска для визуального выделения оборудования пожарной безопасности
• Покрытие: порошковое - устойчиво к царапинам, коррозии и перепадам температур
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии внешнего повреждения
• Тип дверцы: одинарная - открывается на петлях, доступ ко всем элементам с фронта
• Тип крышки: закрытого типа - предотвращает случайное прикосновение к токоведущим частям
• Способ монтажа: открытая установка - крепится к стене или опоре болтами, не требует встраивания в нишу

Совместимость и монтаж

Щит с монтажной панелью ЩМП-6-0 1200х750х300мм У2 IP54 RAL 3020 оснащён стальной монтажной панелью, что позволяет легко крепить DIN-рейки, автоматы, контакторы, реле и другое оборудование. Для монтажа используются четыре отверстия в задней стенке - они совпадают с типовыми крепёжными точками. Максимальная нагрузка на панель - до 80 кг. Кабельные вводы не предусмотрены - их необходимо делать самостоятельно через пробивные отверстия или использовать подходящие вводные патрубки. Рекомендуется использовать кабельные муфты с степенью защиты IP54 для сохранения целостности класса защиты.

Безопасность и стандарты

Щит соответствует требованиям ГОСТ Р 51321.1–2007 (МЭК 60439-1) для низковольтных распределительных устройств. Конструкция исключает возможность случайного прикосновения к токоведущим частям при закрытой дверце. Цвет RAL 3020 соответствует рекомендациям по визуальному выделению оборудования пожарной системы. Применение порошкового покрытия снижает риск возникновения коррозии даже в условиях высокой влажности.

Преимущества

• Жёсткая стальная конструкция - минимизирует деформацию при длительной эксплуатации
• Встроенная монтажная панель - экономит время на сборке, не требуется доп. крепления
• Высокая степень защиты IP54 - подходит для помещений с пылью и возможным попаданием влаги
• Порошковое покрытие - устойчиво к химическим веществам и механическим повреждениям
• Яркий красный цвет RAL 3020 - ускоряет идентификацию в аварийных ситуациях

Ограничения применения

• Не предназначен для установки на улице - IP54 не гарантирует защиту от прямого потока воды или постоянного воздействия осадков
• Не рассчитан на взрывоопасные среды - отсутствует взрывозащита (Ex-класс)
• Не имеет встроенных кабельных вводов - требуются дополнительные комплектующие
• Не подходит для монтажа внутри стен - ограничен габаритами и способом установки (только открытый)
• Максимальный рабочий ток 630 А - не применяется в силовых сетях выше этого значения

Примеры использования

• Шкаф управления пожарным насосом в многоэтажном жилом доме
• Распределительный щит пожарной сигнализации в офисном центре
• Автоматический шкаф контроля состояния дымоудаления в торговом комплексе
• Управление системой оповещения и эвакуации в больнице
• Распределительный пункт для пожарных клапанов в промышленном цехе

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на стене и габаритам щита ЩМП-6-0 1200х750х300мм У2 IP54 RAL 3020 - размеры указаны точно, отклонение более 5 мм затруднит крепление
• При использовании в сыром помещении обязательно используйте термоклеевые или силиконовые уплотнители на дверцах
• Для быстрого обслуживания оставьте свободное пространство перед щитом - минимально 80 см для доступа к дверце
• При прокладке кабелей используйте кабельные каналы с IP54 - чтобы не нарушить уровень защиты всего щита
• Артикул ind-ykm40-06-54 - запомните его для заказа запасных деталей, таких как замки, петли или монтажные панели
