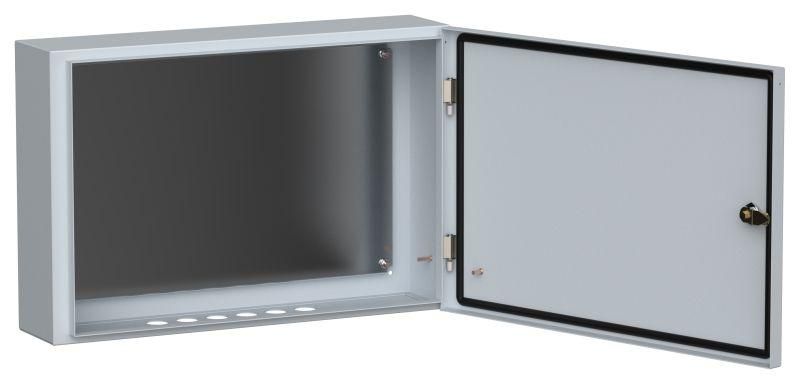

Корпус металлический ЩМП-4.6.1-0 (400х600х150мм) У2 IP54 IEK - YKM40-461-54

Корпус металлический ЩМП-4.6.1-0 400х600х150 У2 IP54 с монтажной панелью - это надёжный металлический щит для сборки электрощитов управления, автоматики и силовой нагрузки. Бренд IEK предлагает этот вариант с учётом требований промышленной эксплуатации, а артикул ykm40-461-54 позволяет точно идентифицировать модель при закупках.

Назначение и область применения

ЩМП-4.6.1-0 предназначен для монтажа электрооборудования внутри защитного корпуса. Подходит для сборки распределительных щитов, щитов управления, систем автоматизации и других устройств, где требуется защита от пыли и влаги. Применяется в промышленных условиях: на заводах, в цехах, на транспорте, в насосных станциях и объектах ЖКХ. Монтажная панель позволяет фиксировать DIN-рейки, автоматы, контакторы и другие компоненты как модульного, так и немодульного исполнения.

Технические характеристики

• Габариты: 400×600×150 мм - оптимальный размер для средних по мощности щитов
• Материал корпуса: сталь с толщиной стенок 1–1,5 мм; внутренняя плита - 1 мм
• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточно для большинства помещений) и брызг воды с любого направления
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −25C до +40C в помещениях с нормальной влажностью
• Количество вводов: 6 отверстий диаметром 28 мм расположены снизу корпуса - для ввода кабелей
• Цвет: 7035 RAL (серый матовый) - соответствует промышленным стандартам
• Покрытие: порошковое - устойчиво к механическим повреждениям и коррозии
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Замок: одноключевой, с единым секретом - обеспечивает безопасность доступа
• Тип дверцы: одинарная, с уплотнением из двухкомпонентного герметика
• Тип крышки: закрытого типа - предотвращает случайный доступ к внутренним элементам
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

ЩМП-4.6.1-0 совместим с любыми стандартными DIN-рейками и оборудованием, которое крепится на них. Монтажная панель съёмная - её можно демонтировать перед установкой оборудования, что упрощает сборку. Установка осуществляется методом открытой установки: крепление выполняется через отверстия в задней стенке или на основании. Для монтажа используются болты M6 или аналогичные. Обратите внимание: посадочные места под кабельные вводы уже подготовлены - не требуется сверление. Размер отверстий 28 мм - подходят для гофротруб или кабельных вводов с этим диаметром.

Безопасность и стандарты

ЩМП-4.6.1-0 соответствует требованиям ТУ YKM.001.2015 и имеет код в реестре радиоэлектронной продукции РЭ-232/19. Степень защиты IP54 гарантирует безопасную работу в условиях повышенной запылённости и возможного попадания влаги. Наличие замка исключает несанкционированный доступ. Порошковое покрытие снижает риск возникновения коррозии даже при перепадах температур.

Преимущества

• Съёмная монтажная панель - удобна для быстрой сборки и обслуживания
• Уплотнение дверцы из двухкомпонентного герметика - обеспечивает долговечную герметичность
• Порошковое покрытие - устойчиво к царапинам и химическим воздействиям
• Подготовленные вводы - экономят время на монтаже, не нужны дополнительные работы
• Высокая прочность стали - выдерживает механические нагрузки и вибрацию

Ограничения применения

• Не предназначена для наружной установки - IP54 недостаточен для постоянного воздействия дождя или сильного снега
• Не рекомендуется использовать в агрессивных средах: с высокой концентрацией кислот, щелочей или растворителей
• Толщина стенок 1–1,5 мм - не подходит для щитов с очень тяжёлым оборудованием (например, частотными преобразователями массой более 50 кг без дополнительной поддержки)
• Отсутствие встроенных терморегуляторов или вентиляции - при высоких тепловых нагрузках потребуется внешнее охлаждение

Примеры использования

• Щит управления конвейерной линией на пищевом производстве
• Распределительный щит освещения в производственном цехе
• Автоматический щит контроля насосной группы в канализационной станции
• Шкаф управления HVAC-системой в административном здании
• Локальный щит питания датчиков и контроллеров на участке с высокой запылённостью

Практические советы

• Перед монтажом проверьте соответствие диаметра кабелей и вводов - 28 мм подходит для гофры Ø25–28 мм
• При использовании в холодных помещениях убедитесь, что температура не ниже −25C - иначе герметик потеряет эластичность
• Съёмная панель позволяет собирать щит вне корпуса - это особенно удобно при ограниченном пространстве
• Для увеличения срока службы регулярно проверяйте состояние уплотнения дверцы и замка
• Артикул ykm40-461-54 и название ЩМП-4.6.1-0 должны совпадать в заказе - это исключит ошибки при поставке
