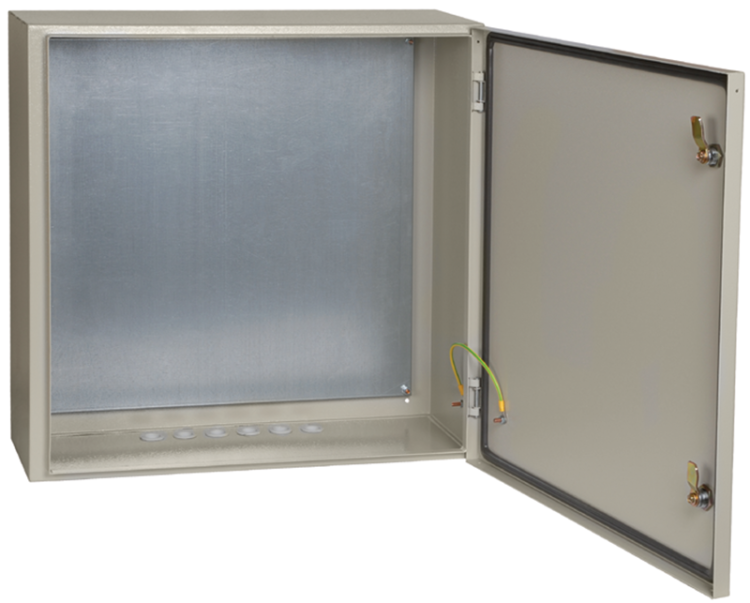

Корпус металлический ЩМП-6.6.2-0 У2 (600х600х250мм) IP54 IEK - YKM40-662-54

Корпус металлический ЩМП-6.6.2-0 У2 600х600х250 IP54 от IEK предназначен для сборки электрощитов в условиях повышенной запыленности и влажности. Благодаря прочному стальному корпусу с порошковым покрытием и защищённым замком, этот щит обеспечивает надёжную защиту внутреннего оборудования. Артикул ykm40-662-54 соответствует требованиям ТУ YKM.001.2015 и рекомендован для проектного использования.

Назначение и область применения

Корпус металлический ЩМП-6.6.2-0 У2 600х600х250 IP54 используется для монтажа электрооборудования в распределительных и управляющих щитах. Подходит для сборки силовых щитов, систем автоматизации, устройств управления и контроля. Применяется в промышленных помещениях, на производственных линиях, в насосных станциях, на объектах ЖКХ и транспорта - там, где требуется защита от пыли и брызг воды.

Технические характеристики

• Габариты: 600×600×250 мм
• Материал корпуса: сталь с толщиной стенок 1–1,5 мм (основная плита - 1 мм)
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточна для большинства помещений) и от брызг воды со всех направлений
• Климатическое исполнение: У2 - для работы в закрытых помещениях с умеренным климатом
• Количество вводов: 6 отверстий диаметром 28 мм, расположены снизу корпуса
• Наличие замка: да, с единым ключом, пылевлагозащищённый
• Тип дверцы: одинарная, с уплотнением из двухкомпонентного герметика
• Тип крышки: закрытого типа - герметичная конструкция
• С монтажной панелью: да, съёмная, позволяет удобно собирать оборудование до установки в корпус
• Покрытие: порошковая окраска цвета 7035 (серый)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: ТУ YKM.001.2015

Совместимость и монтаж

Корпус металлический ЩМП-6.6.2-0 У2 600х600х250 IP54 рассчитан на открытую установку - крепится к стене с помощью анкеров или болтов через отверстия в задней стенке. Монтажная панель снимается, что упрощает сборку компонентов: DIN-рейки, автоматы, контакторы, термореле и другие устройства можно предварительно смонтировать вне корпуса. Отверстия для ввода кабеля (6×Ø28 мм) позволяют провести кабели с внешней стороны, не нарушая герметичность. Для герметизации входов используйте кабельные вводы подходящего диаметра - например, с резьбой M25 или G1".

Безопасность и стандарты

Корпус соответствует техническим условиям YKM.001.2015 и внесён в реестр радиоэлектронной продукции (код РЭ-232/19). Степень защиты IP54 обеспечивает безопасную работу в средах с высокой запылённостью и возможными брызгами воды. Запирающийся замок исключает случайный доступ к оборудованию. Порошковое покрытие повышает коррозионную стойкость и снижает риск возникновения электрических угроз при контакте с корпусом.

Преимущества

• Съёмная монтажная панель ускоряет сборку и обслуживание
• Двухкомпонентное уплотнение дверцы гарантирует долговечность герметизации
• Пыле-влагозащищённый замок увеличивает срок службы и безопасность
• Стальной корпус выдерживает механические нагрузки и деформации
• Порошковое покрытие устойчиво к царапинам и химическим воздействиям
• Рекомендован для проектного использования - совместим с типовыми решениями

Ограничения применения

• Не предназначена для наружной установки - IP54 не защищает от прямого дождя или длительного воздействия воды
• Климатическое исполнение У2 допускает температуру от −10C до +40C; не подходит для холодных складов или неотапливаемых зданий зимой
• Отсутствие встроенной вентиляции требует самостоятельного учёта тепловыделения оборудования внутри
• Корпус некомплектный - необходимо дополнительно приобрести DIN-рейки, кабельные вводы, крепления и заземление
• Диаметр вводов 28 мм ограничен - не подходит для крупных кабелей с наружным диаметром более 25 мм

Примеры использования

• Щит управления конвейерной линией на пищевом производстве
• Распределительный щит освещения в цеху с частой мойкой оборудования
• Автоматический щит насосной станции водоснабжения
• Шкаф управления HVAC-системой в административном здании
• Локальный щит питания датчиков и контроллеров на участках с высокой пылью

Практические советы

• Перед монтажом проверьте соответствие диаметра кабелей и выбранных вводов - оптимально использовать вводы с резьбой M25x1,5
• При использовании нескольких кабелей в одном отверстии применяйте гофрошланги или кабельные муфты для сохранения степени защиты IP54
• Собирайте оборудование на снятой монтажной панели - это экономит время и снижает риск повреждения компонентов
• Проверяйте плотность прилегания дверцы после установки - при необходимости регулируйте положение петель
• Для заземления используйте медный провод сечением не менее 6 мм2, подключенный к специальной клемме внутри корпуса
• Артикул ykm40-662-54 совпадает с каталогом IEK - легко найти аналоги и запчасти
