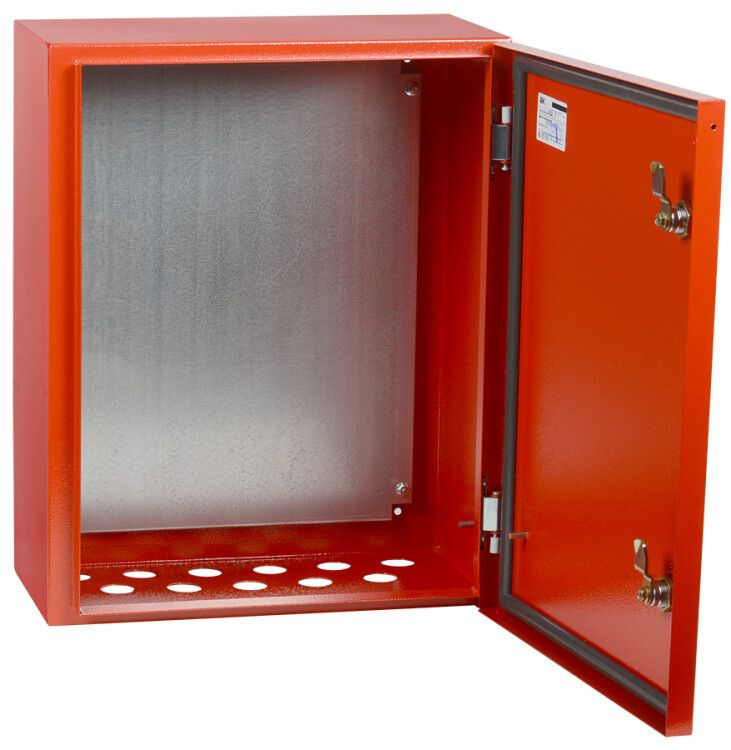

Корпус металлический ЩМП-1-0 (395х310х220мм) У2 IP54 RAL 3020 IEK - IND-YKM40-01-54

Щит с монтажной панелью ЩМП-1-0 (395х310х220мм) У2 IP54 RAL 3020 от бренда IEK предназначен для компоновки электрооборудования в системах пожарной безопасности и других низковольтных распределительных устройствах. Корпус из стали с порошковым покрытием обеспечивает долговечность, а наличие жесткой монтажной панели упрощает установку аппаратов.

Назначение и область применения

Щит ЩМП-1-0 используется для сборки шкафов пожарной автоматики, управления пожарными насосами, систем пожарной сигнализации и других низковольтных коммутационных устройств (НКУ). Подходит для установки внутри помещений, где требуется надежная защита оборудования от пыли и механических воздействий. Максимальный рабочий ток - до 630 А.

Технические характеристики

• Габариты: 395×310×220 мм
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Материал корпуса: сталь, толщиной 1 мм
• Цвет: красный RAL 3020
• Покрытие: порошковое, устойчивое к царапинам и коррозии
• Тип дверцы: одинарная, открывается на петлях
• Тип крышки: закрытого типа - герметичная конструкция
• Способ монтажа: открытая установка (крепление на стену)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Наличие монтажной панели: да - стальная плита для фиксации DIN-рейки и оборудования

Совместимость и монтаж

Щит ЩМП-1-0 совместим с любыми стандартными DIN-рейками и оборудованием, рассчитанным на монтаж в щитовые шкафы. Для установки используются предварительно подготовленные отверстия в задней стенке. Крепится на стену с помощью анкеров или саморезов - рекомендуется использовать кронштейны для равномерного распределения нагрузки. Монтажная панель позволяет легко фиксировать выключатели, автоматы, контакторы и другие элементы без дополнительных креплений.

Безопасность и стандарты

Щит соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 51321.1 для низковольтных распределительных устройств. Степень защиты IP54 обеспечивает безопасную работу в условиях повышенной запыленности и возможных брызг воды. Конструкция исключает случайный доступ к токоведущим частям при закрытой дверце.

Преимущества

• Жесткая монтажная панель снижает время сборки и повышает точность расположения оборудования
• Порошковое покрытие защищает от коррозии и сохраняет цвет даже при длительном использовании
• Корпус из стали обеспечивает высокую механическую прочность
• Закрытый тип крышки минимизирует риск попадания посторонних предметов внутрь
• Цвет RAL 3020 - стандартизирован для пожарной техники, упрощает визуальное различение

Ограничения применения

• Не предназначен для наружной установки - IP54 недостаточно для постоянного воздействия дождя или прямых солнечных лучей
• Не рассчитан на взрывоопасные среды - отсутствует защита Ex
• Толщина металла 1 мм ограничивает применение в местах с высокими ударными нагрузками
• Не поддерживает встраивание в стены - требует открытой установки

Примеры использования

• Шкаф управления пожарным насосом в здании
• Распределительный щит системы пожарной сигнализации
• Контрольный щит аварийного освещения
• Аппаратный шкаф для автоматических выключателей и реле в офисном комплексе

Практические советы

• Перед монтажом проверьте посадочные размеры оборудования - габариты щита ЩМП-1-0 позволяют разместить до 8–10 модульных устройств на DIN-рейке
• При установке используйте термостойкие кабельные вводы, чтобы не нарушить степень защиты IP54
• Обеспечьте свободный доступ к дверце - она должна открываться полностью без препятствий
• Для удобства обслуживания рекомендуется заранее промаркировать все провода и аппараты
• Щит ЩМП-1-0 от IEK можно использовать в составе готовых решений - он совместим с другими изделиями серии ЩМП
