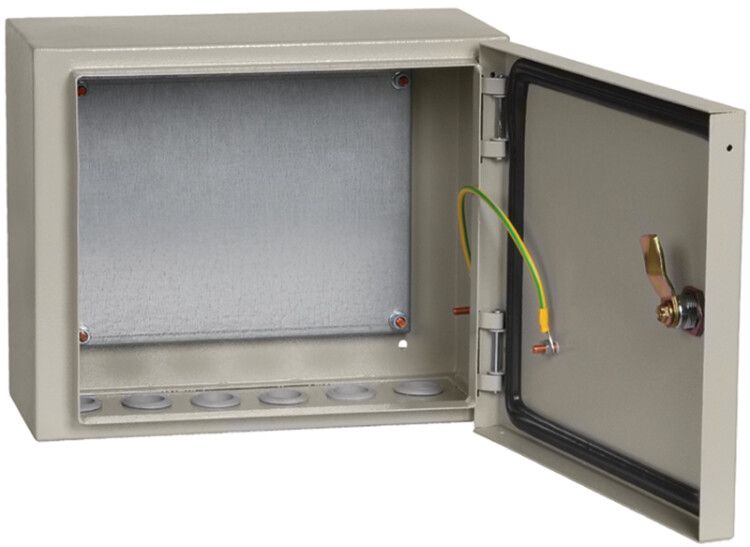

Корпус металлический ЩМП-2.3.1-0 250х300х150 IP54 У2 IEK (ИЭК) YKM40-231-54

Корпус металлический ЩМП-2.3.1-0 250х300х150 У2 IP54 с монтажной панелью - это готовый металлический щит для сборки электрощитов управления, автоматики и силовой нагрузки. Произведён компанией IEK, артикул ykm40-231-54. Конструкция обеспечивает надёжную защиту оборудования от пыли и влаги, позволяет легко монтировать устройства как на DIN-рейках, так и на плите.

Назначение и область применения

ЩМП-2.3.1-0 250х300х150 У2 IP54 предназначен для внутренней установки в помещениях с умеренным климатом. Подходит для сборки распределительных щитов, щитов управления, систем автоматизации и контроля. Часто используется на заводах, в цехах, насосных станциях, объектах ЖКХ и других местах, где требуется защита электрооборудования от пыли и капель воды.

Технические характеристики

• Габариты: 250×300×150 мм (Ш×В×Г)
• Материал корпуса: сталь толщиной 1–1,5 мм
• Толщина монтажной панели: 1 мм
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточна для большинства помещений) и брызг воды со всех направлений
• Климатическое исполнение: У2 - работает при температуре от −10C до +40C, в условиях повышенной влажности
• Цвет: 7035 RAL (серый матовый)
• Покрытие: порошковая окраска - устойчиво к механическим повреждениям и коррозии
• Количество вводов: 6 отверстий диаметром 28 мм, расположены снизу корпуса
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Замок: одноключевой, с единым секретом - удобен для обслуживания нескольких щитов одним ключом
• Тип дверцы: одинарная, с уплотнением из двухкомпонентного герметика
• Тип крышки: закрытого типа - защищает внутреннее пространство сверху
• Способ монтажа: открытая установка - крепится к стене болтами или саморезами
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

ЩМП-2.3.1-0 совместим с любым оборудованием, которое крепится на DIN-рейку (например, автоматы, контакторы, реле) или напрямую на монтажную плиту. Монтажная панель снимается - это упрощает сборку и последующее обслуживание. Для фиксации корпуса используйте четыре точки крепления на задней стенке. Отверстия для ввода кабеля - 6 шт. по 28 мм - позволяют провести до 6 кабелей, но требуют дополнительной фиксации через кабельные вводы (не входят в комплект).

Безопасность и стандарты

ЩМП-2.3.1-0 соответствует требованиям ТУ YKM.001.2015. Степень защиты IP54 обеспечивает безопасную работу в средах с возможностью попадания пыли и влаги. Наличие замка предотвращает несанкционированный доступ. Корпус не является взрывозащищённым - не применяется в зонах с опасностью взрыва газов или пыли.

Преимущества

• Съёмная монтажная панель - ускоряет сборку и ремонт
• Порошковое покрытие - долговечное, не царапается, не выгорает
• Уплотнение дверцы и пылевлагозащищённый замок - обеспечивают надёжную герметичность
• Единый ключ для замка - снижает количество ключей на объекте
• Поддержка монтажа как модульного, так и традиционного оборудования - универсальность

Ограничения применения

• Не предназначена для наружной установки - даже при IP54 не выдерживает прямых осадков и перепадов температур ниже −10C
• Не подходит для взрывоопасных зон (Zone 1, Zone 21 и выше)
• Комплектация некомплектная - вводы, кабельные муфты, DIN-рейки, крепёж и заземление не включены
• Толщина стали 1–1,5 мм - недостаточна для высоких механических нагрузок; не рекомендуется для тяжёлых щитов с большим количеством массивного оборудования

Примеры использования

• Щит управления конвейером на пищевом производстве
• Распределительный щит насосной станции водоснабжения
• Автоматический щит освещения в административном здании
• Щит контроля микроклимата в HVAC-системе

Практические советы

• Перед монтажом проверьте посадочные отверстия - диаметр 28 мм требует кабельных вводов с подходящими резьбами (M25x1,5 или аналоги)
• При использовании DIN-реек учитывайте ширину корпуса: 250 мм позволяет разместить до 12 модулей 17,5 мм каждый
• Для увеличения срока службы в условиях повышенной влажности дополнительно смажьте замок графитовой смазкой
• Не забудьте выполнить заземление корпуса - он не имеет встроенного заземляющего контура
• При заказе учтите, что ЩМП-2.3.1-0 250х300х150 У2 IP54 от IEK (артикул ykm40-231-54) - это базовая модель; для более крупных щитов выбирайте другие размеры серии
