Корпус металлический ЩМП-2-0 (500х400х220мм) У2 IP54 RAL 3020 IEK - IND-YKM40-02-54

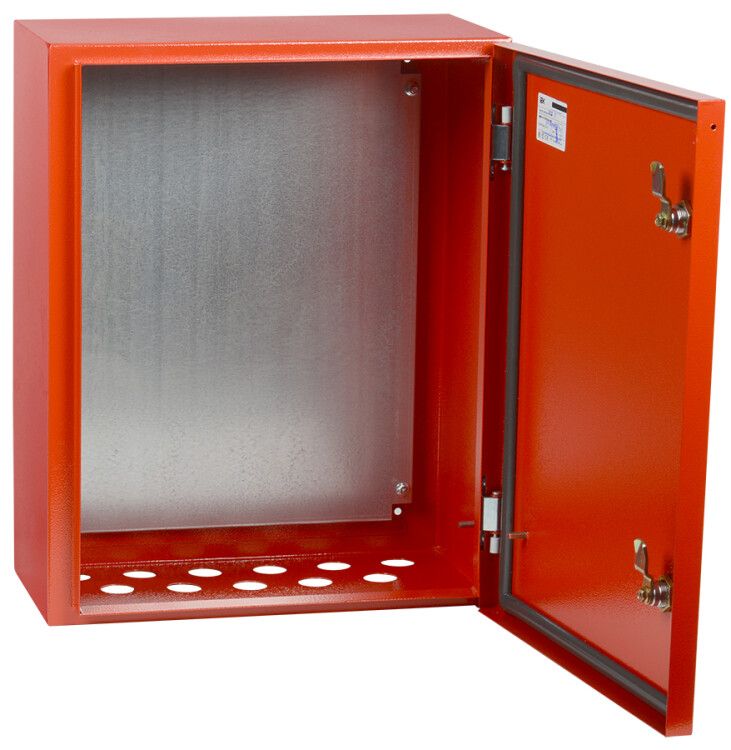

Щит с монтажной панелью ЩМП-2-0 500х400х220 мм У2 IP54 RAL 3020 от бренда IEK предназначен для компоновки оборудования в системах пожарной безопасности и автоматики. Корпус из стали с порошковым покрытием обеспечивает долговечность, а наличие фиксированной монтажной панели упрощает сборку устройств внутри щита.

Назначение и область применения

Щит с монтажной панелью ЩМП-2-0 500х400х220 мм У2 IP54 RAL 3020 используется для монтажа аппаратуры в системах пожарной автоматики: шкафах управления пожарными насосами, пожарной сигнализации, контроллеров и других нормируемых коммутационных устройствах (НКУ). Подходит для установки в помещениях с повышенной влажностью, пылью или риском механических воздействий. Максимальная рабочая нагрузка - до 630 А.

Технические характеристики

• Габариты: 500×400×220 мм (Ш×В×Г)
• Материал корпуса: сталь, толщиной 1 мм
• Покрытие: порошковое, цвет RAL 3020 (красный)
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Тип дверцы: одинарная, открывается на петлях
• Тип крышки: закрытого типа, герметичная
• Способ монтажа: открытая установка (крепление на стену)
• Наличие монтажной панели: да, стальная, предварительно установленная
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Щит с монтажной панелью ЩМП-2-0 500х400х220 мм У2 IP54 RAL 3020 совместим с любыми стандартными модульными устройствами DIN-рейки (35 мм) и клеммниками, которые помещаются в заданную площадь. Монтаж осуществляется на вертикальную поверхность с помощью болтов через отверстия в боковых стенках. Для удобства сборки рекомендуется использовать крепления с зазором 10–15 мм вокруг корпуса для вентиляции. Панель уже зафиксирована - дополнительная установка не требуется.

Безопасность и стандарты

Щит соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных устройств низкого напряжения. Класс защиты IP54 обеспечивает безопасную работу в условиях возможного попадания пыли и капель воды. Цвет RAL 3020 повышает визуальную узнаваемость в системах пожарной безопасности. Применение порошкового покрытия исключает коррозию при температуре от –25C до +40C.

Преимущества

• Фиксированная металлическая панель снижает время сборки и исключает перекосы оборудования
• Порошковое покрытие устойчиво к царапинам, химическим веществам и выцветанию
• Высокая степень защиты IP54 позволяет применять щит в неотапливаемых помещениях и на улице под навесом
• Красный цвет (RAL 3020) соответствует стандартам пожарной безопасности и легко выделяется среди других щитов
• Срок службы 15 лет подтверждает надежность материала и технологии производства IEK

Ограничения применения

• Не предназначен для взрывоопасных сред (не имеет взрывозащиты Ex)
• Не рассчитан на постоянное погружение в воду или прямые струи высокого давления
• Толщина стенки 1 мм ограничивает использование в местах с высокими ударными нагрузками
• Открытый способ монтажа требует наличия прочной вертикальной поверхности; не подходит для встраивания в стены
• Не предусматривает внутреннюю терморегуляцию - при температурах выше +40C необходима принудительная вентиляция

Примеры использования

• Шкаф управления пожарным насосом в подвале жилого дома
• Распределительный щит пожарной сигнализации в офисном здании
• Контрольный пункт системы дымоудаления в торговом центре
• Аппаратный шкаф автономной системы оповещения на объекте с ограниченным доступом

Практические советы

• Перед монтажом проверьте соответствие габаритов щита ЩМП-2-0 500х400х220 мм У2 IP54 RAL 3020 проему в стене - учтите глубину 220 мм и зазоры для проводов
• Для кабельного ввода используйте стандартные вводные уплотнители M20/M25 - они подходят по диаметрам отверстий в боковых стенках
• При использовании в холодных регионах убедитесь, что оборудование внутри щита работает в допустимом температурном диапазоне
• Не перегружайте монтажную панель - суммарный вес устройств не должен превышать 25 кг
• При замене щита старого образца сверьте размеры: ЩМП-2-0 отличается от аналогов меньшей глубиной и более плотной компоновкой
