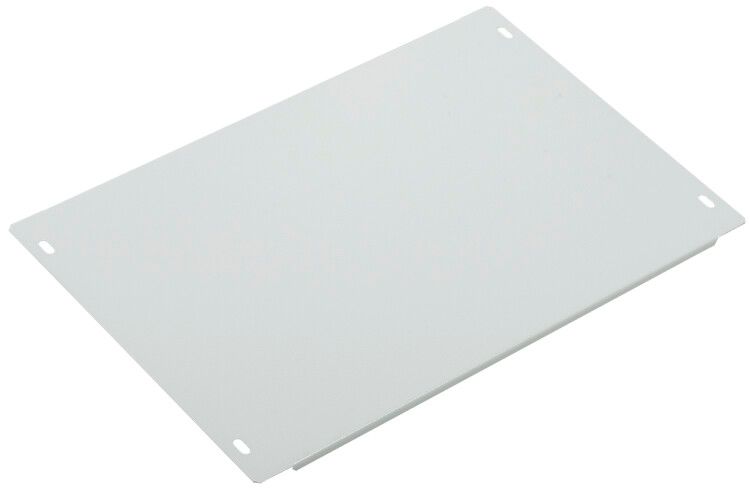

Панель ЛГ к ЩМП-2 36 PRO/GARANT H=150 (комплект 2 шт.) | Y-PL-G-36-2-0-150 IEK

Панель левая габаритная к ЩМП-2 36 PRO/GARANT высота 150 мм (комплект 2 шт.) - элемент конструкции распределительного щита, обеспечивающий механическую защиту от прямого прикосновения к токоведущим частям. Комплект из двух панелей предназначен для установки в щиты серии PRO и GARANT бренда IEK, артикул y-pl-g-36-2-0-150.

Назначение и область применения

Панель левая габаритная к ЩМП-2 36 PRO/GARANT используется для закрывания левой стороны внутреннего пространства щита управления и распределения электроэнергии. Она предотвращает случайное прикосновение к проводникам, клеммам и другим опасным элементам внутри корпуса. Применяется исключительно в комплектации щитов серии PRO и GARANT от IEK - в промышленных, коммерческих и жилых объектах, где требуется повышенная безопасность и стандартизированная сборка.

Технические характеристики

• Тип изделия: панель монтажная
• Модель: Панель ЛГ
• Материал: сталь
• Цвет: RAL 7035 (серый металлик)
• Высота: 150 мм
• Комплектация: 2 штуки (для левой стороны щита)

Совместимость и монтаж

Панель левая габаритная к ЩМП-2 36 PRO/GARANT совместима только с щитами определённой серии:

• В щитах серии PRO - крепится на уголок лицевой панели ЩМП-Х PRO;
• В щитах серии GARANT - фиксируется на специальный монтажный профиль ЩМП-Х GARANT.

Установка выполняется после сборки основного каркаса щита. Панель не требует сверления или дополнительных крепёжных элементов - она плотно защёлкивается или прикручивается к уже установленному профилю/уголку. Убедитесь, что вы используете правильную серию щита: панель не подойдёт к моделям других производителей или несовместимым сериям IEK.

Безопасность и стандарты

Панель обеспечивает защиту от прямого прикосновения к токоведущим частям, соответствует требованиям безопасности для электроустановок до 1000 В. Материал - сталь с покрытием RAL 7035 - устойчив к коррозии и механическим повреждениям, что продлевает срок службы в условиях производства и влажной среды.

Преимущества

• Стандартная деталь для щитов IEK - гарантирует точную посадку и совместимость без доработок.
• Закрывает зону доступа к проводкам и клеммам, снижает риск поражения током.
• Покраска по RAL 7035 соответствует цветовой гамме всех корпусов серии PRO/GARANT - сохраняет эстетичный вид.
• Комплект из двух панелей позволяет собирать один щит без необходимости докупать запчасти.

Ограничения применения

• Не применяется вне щитов серии PRO или GARANT - несовместима с другими типами корпусов, даже от IEK.
• Не предназначена для самостоятельного использования - работает только как часть собранного щита.
• Не является герметичной или взрывозащищённой; не заменяет IP-защиту.
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени, химически активных паров или агрессивных жидкостей.

Примеры использования

• Щит управления насосной станцией в системе водоснабжения - панель закрывает левую сторону с клеммами контакторов.
• Распределительный щит на производстве - защита от случайного касания к автоматическим выключателям и термореле.
• Аварийный освещение в подвале - использование в составе щита GARANT для соответствия нормам ПУЭ.

Практические советы

• Перед заказом проверьте, какой именно тип щита вы собираете - PRO или GARANT. Это определяет способ крепления панели.
• Панель поставляется в комплекте из двух штук - достаточно для одного щита. Не докупайте лишние, если не делаете несколько щитов одновременно.
• При монтаже не перегибайте и не деформируйте край панели - это может нарушить контакт с профилем и снизить надёжность фиксации.
• Если вы заменяете старую панель - сравните её высоту (150 мм) и форму с новой. Отклонения в размерах возможны у аналогов других производителей.
