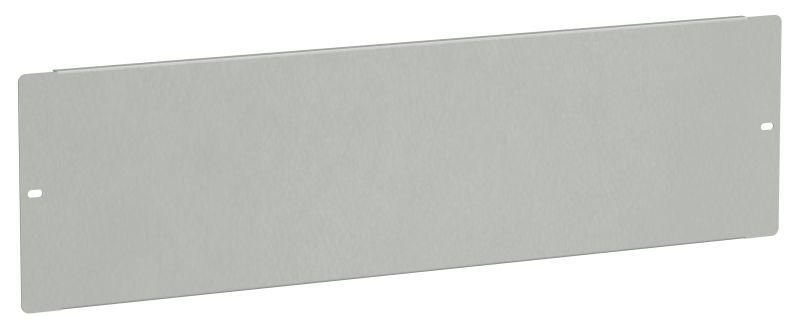

Панель ЛГ 500 H=150 TITAN IEK TI-00D-PLG-050

Панель ЛГ 500мм H=150мм, 445x150x8мм, серый от IEK (ИЭК) - металлическая защитная панель из стали, предназначенная для установки на вертикальные стойки в распределительных устройствах серии TITAN. Артикул ti-00d-plg-050 обеспечивает безопасную изоляцию токоведущих элементов в промышленных щитах.

Назначение и область применения

Панель ЛГ используется для физической защиты персонала от случайного прикосновения к токоведущим частям внутри электрошкафов. Применяется в комплектных распределительных устройствах, где требуется жесткий барьер между оператором и проводниками. Подходит для установки в шкафах управления, автоматизации и силовых щитах на заводах, в цехах и объектах ЖКХ.

Технические характеристики

• Размеры: 445×150×8 мм - длина, высота, толщина
• Материал: сталь - прочный, устойчивый к деформациям
• Цвет: серый - соответствует стандартной цветовой гамме промышленного оборудования
• Тип изделия: панель защитная, не является несущей конструкцией
• Исполнение: совместимо со стойками серии ЛГ/ЛМА

Совместимость и монтаж

Панель ЛГ 500мм H=150мм, 445x150x8мм, серый монтируется исключительно на вертикальные стойки типа ЛГ или ЛМА. Крепление осуществляется через предварительно выполненные отверстия - саморезы или болты не входят в комплект. Для правильной установки проверьте соответствие шага крепления на стойках и панели. Не рекомендуется использовать с другими типами стоек - возможна некорректная посадка и снижение надежности.

Безопасность и стандарты

Панель ЛГ выполняет функцию механической защиты согласно требованиям ГОСТ Р 51321.1 и IEC 61439. Обеспечивает класс защиты IP20 - препятствует доступу пальцев и предметов диаметром более 12 мм. Сама панель не имеет собственной степени защиты - она защищает внутренние компоненты от внешнего контакта, но не герметична.

Преимущества

• Высокая жесткость благодаря толщине 8 мм - не прогибается под нагрузкой
• Унифицированная форма - легко заменяется при ремонте
• Серый цвет - не выделяется в составе сборки, сочетается с корпусами IEK TITAN
• Не требует специальных инструментов для монтажа

Ограничения применения

• Не предназначена для наружной установки - не защищает от влаги, пыли, температурных колебаний
• Не применяется как основание для крепления аппаратов - не рассчитана на механические нагрузки сверх массы самого элемента
• Не совместима с панелями других серий (например, LMA-PRO, EKF)
• Не поддерживает интеграцию с системами сигнализации или освещения

Примеры использования

• Защита клеммных групп в силовых ячейках АВР
• Формирование барьера перед контактными группами автоматических выключателей
• Разделение зон обслуживания в многофункциональном щите управления
• Установка в шкафах насосных станций, конвейерных линий, систем вентиляции

Практические советы

• Перед монтажом проверьте, что стойка имеет те же отверстия - расстояние между крепежами должно точно совпадать
• При необходимости подрезки используйте ножницы по металлу - после обработки края зачистить от заусенец
• Не устанавливайте панель рядом с источниками тепла выше +60C - материал теряет прочность
• Артикул ti-00d-plg-050 - единственный вариант для этой модели; другие размеры (например, 600 мм) имеют другой артикул
• Запасные панели храните в сухом месте - даже сталь может окисляться при длительном воздействии влаги
