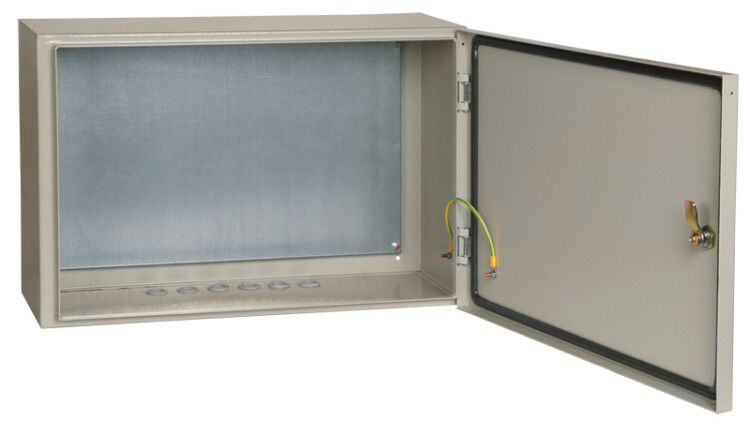

Корпус металлический ЩМП-4.6.2-0 (400х600х250мм) У2 IP54 IEK - YKM40-462-54

Корпус металлический ЩМП-4.6.2-0 400х600х250 У2 IP54 с монтажной панелью - это надёжная основа для сборки электрощитов в условиях повышенной запылённости и влажности. Произведённый компанией IEK, этот щит предназначен для монтажа оборудования в промышленных системах управления и автоматизации, обеспечивает долгий срок службы и соответствие требованиям ГОСТ и ТУ.

Назначение и область применения

Корпус металлический ЩМП-4.6.2-0 400х600х250 У2 IP54 с монтажной панелью используется для сборки электрощитов различного назначения: силовые, управления, автоматики, распределительные. Подходит для установки внутри помещений с нормальной влажностью и температурным режимом, соответствующим климатическому исполнению У2. Применяется на заводах, в цехах, насосных станциях, на транспорте и других объектах, где требуется защита электрооборудования от пыли и брызг воды.

Технические характеристики

• Габариты: 400×600×250 мм - внутреннее пространство позволяет разместить до 18 модулей шириной 17,5 мм или аналогичное количество устройств обычного исполнения;
• Материал корпуса: сталь толщиной 1 мм - обеспечивает механическую прочность и жёсткость;
• Степень защиты: IP54 - защищает от пыли (не полностью, но в достаточной степени для большинства производственных условий) и от брызг воды со всех направлений;
• Климатическое исполнение: У2 - рассчитан на работу при температуре от −10C до +40C и относительной влажности до 80% при 25C;
• Покрытие: порошковая окраска цвета 7035 RAL - устойчиво к царапинам, химическим воздействиям и выгоранию;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном обслуживании;
• Тип дверцы: одинарная, с замком - доступ закрыт, предотвращается случайное вмешательство;
• Тип крышки: закрытого типа - обеспечивает полную герметичность при закрытой дверце;
• Наличие монтажной панели: да, съёмная - позволяет удобно собирать и тестировать оборудование вне корпуса перед установкой;
• Комплектность: некомплектный - требует самостоятельного подбора комплектующих (замки, заземление, крепления);
• Нормативный документ: YKM.001.2015 ТУ - сертифицирован по техническим условиям производителя.

Совместимость и монтаж

Корпус металлический ЩМП-4.6.2-0 400х600х250 У2 IP54 с монтажной панелью монтируется открытым способом - к стене с помощью анкеров или саморезов через отверстия в боковых стенках. Монтажная панель фиксируется болтами и легко демонтируется для подготовки проводки и установки автоматов, контакторов, реле. Для обеспечения герметичности необходимо правильно затянуть все крепления дверцы - уплотнение из двухкомпонентного герметика работает только при равномерном давлении по периметру. Замок имеет единый секрет - один ключ открывает все такие же корпуса, что удобно для сервисных команд.

Безопасность и стандарты

Корпус соответствует требованиям ТУ YKM.001.2015 и имеет код в реестре радиоэлектронной продукции РЭ-232/19. Степень защиты IP54 соответствует международному стандарту IEC 60529. Наличие уплотнения и пылевлагозащищённого замка снижает риск короткого замыкания из-за попадания влаги. Все элементы корпуса выполнены из стали с антикоррозийным покрытием - исключает образование ржавчины при правильной эксплуатации. Работа с оборудованием допускается только после отключения питания и проверки заземления.

Преимущества

• Съёмная монтажная панель ускоряет сборку и обслуживание - можно заранее смонтировать всё оборудование, затем вставить в корпус;
• Порошковое покрытие устойчиво к механическим повреждениям и агрессивной среде;
• Высокая степень защиты IP54 делает корпус пригодным для использования в помещениях с высокой запылённостью (например, цеха, элеваторы, карьеры);
• Единый ключ замка упрощает управление несколькими щитами одной группы;
• Срок службы 15 лет - экономически выгодное решение для долгосрочных проектов.

Ограничения применения

• Не предназначена для установки на улице - IP54 не гарантирует защиту от прямого дождя или струй воды;
• Не рекомендуется использовать в местах с постоянными перепадами температуры ниже −10C или выше +40C - возможна потеря герметичности;
• Толщина стали 1 мм - недостаточна для установки тяжёлых шкафов или массивных трансформаторов без усиления;
• Комплектация некомплектная - потребуется дополнительно приобрести заземляющие шины, клеммы, крепёж, уплотнители;
• Не подходит для взрывоопасных зон - отсутствует класс защиты Ex.

Примеры использования

• Щит управления насосной станцией - защита от влаги и пыли в подвале;
• Распределительный щит на конвейере в пищевом производстве - устойчив к мойкам и частым протиркам;
• Автоматический щит на участке с пылью (дробилка, грохот) - предотвращает попадание частиц внутрь;
• Шкаф контроля освещения в производственном корпусе - надёжная защита от внешних факторов.

Практические советы

• Перед монтажом проверьте, чтобы отверстия под крепление совпадали с конструкцией стены - используйте уровень;
• При установке монтажной панели не перегружайте её - максимальная нагрузка зависит от толщины стали (1 мм) и креплений;
• Для лучшей теплоотдачи оставляйте свободное пространство вокруг аппарата - особенно около тепловыделяющих элементов;
• Проверяйте плотность прилегания дверцы - если есть люфт, уплотнитель может не работать эффективно;
• При длительной эксплуатации периодически осматривайте замок и уплотнение - при необходимости замените их;
• Артикул ykm40-462-54 - сохраняйте его при заказе запчастей или новых корпусов ЩМП-4.6.2-0 400х600х250 У2 IP54 с монтажной панелью.
