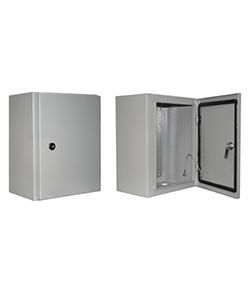

Щит с монтажной панелью навесной ЩМП 06-2 У2 IP54 500х400х220 Электротехник ET529510

Щит с монтажной панелью навесной ЩМП 06-2 У2 IP54 500х400х220 от бренда Электротехник - это готовый металлический корпус с установленной внутренней панелью для компоновки электрооборудования. Подходит для монтажа в помещениях и на улице, обеспечивает надёжную защиту от пыли и влаги. Артикул et529510 соответствует сериям ЩМП, предназначенным для сборки щитов управления и автоматизации.

Назначение и область применения

Щит с монтажной панелью навесной ЩМП 06-2 У2 IP54 500х400х220 используется для размещения коммутационных устройств, автоматов, контакторов, реле и других элементов электрощита. Применяется в системах управления и автоматизации технологического оборудования. Подходит для установки в жилых, офисных, торговых и промышленных зданиях. Благодаря степени защиты IP54, допускается монтаж на улице - например, возле входа, в подъезде или на территории предприятия.

Технические характеристики

• Размеры корпуса: 500×400×220 мм (Ш×В×Г)
• Материал корпуса: сталь с порошковым покрытием
• Цвет: серый
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон
• Тип установки: навесной (на стену)
• Количество дверей: одна, закрытого типа
• Наличие монтажной панели: да, стальная, предварительно смонтирована внутри корпуса
• Условия эксплуатации: У2 - для помещений с умеренным климатом, без агрессивных газов и паров

Совместимость и монтаж

Щит с монтажной панелью навесной ЩМП 06-2 У2 IP54 500х400х220 совместим с любыми стандартными модульными устройствами DIN-рейки (например, автоматы, УЗО, реле). Монтажная панель позволяет фиксировать тяжёлое оборудование (трансформаторы, частотники) болтовым креплением вне DIN-рейки. Для установки используются четыре кронштейна на задней стенке корпуса. Рекомендуется крепить на прочную вертикальную поверхность - бетон, кирпич, металл. Перед монтажом проверьте соответствие посадочных отверстий под крепёж.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 14254 по защите от внешних воздействий. Сертифицировано для использования в условиях, где возможны механические повреждения, перепады температур и повышенная влажность. Корпус выполнен из стали, что исключает риск воспламенения. Напряжение питания не регламентируется - щит является только защитной конструкцией, не содержит собственного источника энергии.

Преимущества

• Встроенная монтажная панель экономит время на сборке - не требуется крепить её самостоятельно
• Порошковое покрытие увеличивает срок службы и снижает риск коррозии даже при влажной среде
• Корпус из стали обеспечивает механическую прочность и устойчивость к ударным нагрузкам
• Закрытая дверь с замком (по умолчанию) защищает от случайного доступа и вандализма
• Поддерживается серия ЩМП - легко найти аналоги с другими размерами при расширении системы

Ограничения применения

• Не предназначен для постоянного прямого воздействия дождя - IP54 не гарантирует герметичность при потоковой воде
• Не рекомендован для установки в местах с химически активной средой (кислоты, щёлочи, растворители)
• Температурный режим ограничен классом У2 - не использовать в условиях экстремального холода (-40C и ниже) или высоких температур (+50C и выше)
• Не имеет встроенной вентиляции - при большом тепловыделении оборудования требует дополнительного охлаждения

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит в подвале многоквартирного дома
• Автоматизация конвейера на пищевом производстве
• Контроль освещения в торговом центре
• Распределительный пункт на объекте с временным электроснабжением

Практические советы

• Перед монтажом проверьте глубину корпуса (220 мм) - она должна позволять свободно открывать дверцу и обслуживать устройства
• Для проводов используйте кабельные вводы с уплотнителями - они не входят в комплект, но обязательны при наружной установке
• При использовании тяжёлых устройств (частотники, трансформаторы) дополнительно закрепите их на монтажной панели болтами, а не только на DIN-рейке
• Артикул et529510 - один из базовых вариантов серии ЩМП; если нужен больший объём - рассмотрите модели ЩМП 08-2 или ЩМП 10-2
• При заказе нескольких штук - убедитесь, что все имеют одинаковый цвет и тип покрытия, чтобы сохранить единый вид при групповой установке
