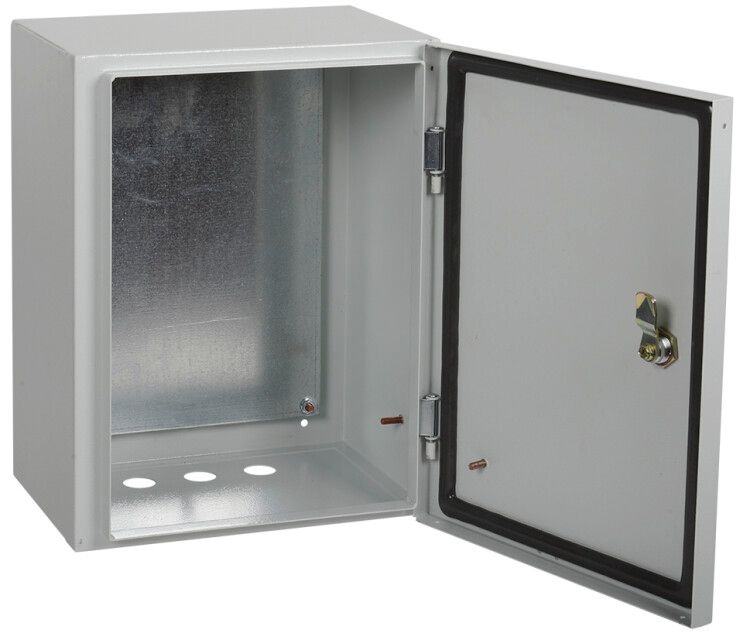

Корпус металлический ЩМП-2-0 500х400х220мм У2 IP54 GENERICA YKM40-02-54-G IEK

Корпус металлический ЩМП-2-0 500х400х220мм У2 IP54 от GENERICA и IEK - это надёжная основа для сборки распределительных щитов, предназначенных для работы на улице и в условиях повышенной влажности. Металлический корпус с защитой IP54 и монтажной панелью позволяет легко устанавливать оборудование как модульного, так и традиционного формата.

Назначение и область применения

Корпус металлический ЩМП-2-0 500х400х220мм У2 IP54 используется для сборки распределительных щитов различного назначения: силовые, управления, автоматики. Подходит для установки вне зданий - на фасадах, в колодцах, на опорах ЛЭП, в промышленных зонах. Благодаря защищённому исполнению, ЩМП-2-0 500х400х220мм У2 IP54 выдерживает воздействие пыли, влаги и перепадов температур, что делает его идеальным решением для уличного монтажа.

Технические характеристики

• Габариты: 500×400×220 мм
• Материал корпуса: сталь с цинковым покрытием
• Толщина стенок: 1 мм
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Тип дверцы: одинарная, с замком и полиуретановым уплотнителем
• Тип крышки: закрытого типа, герметичная
• Способ монтажа: открытая установка (на стену или опору)
• Наличие монтажной панели: да, съёмная, оцинкованная
• Цвет: серый
• Срок службы: до 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Корпус металлический ЩМП-2-0 500х400х220мм У2 IP54 совместим с DIN-рейками, модульными автоматами, контакторами, реле и другими устройствами стандартного крепления. Монтажная панель снимается для удобства сборки - после установки оборудования её можно вернуть на место. Для крепления используются четыре отверстия в задней стенке. Рекомендуется использовать болты M6 или аналогичные крепёжные элементы. Замок дверцы имеет единый ключ - подходящий для нескольких корпусов одной партии. Установка возможна на вертикальную поверхность из кирпича, бетона или металлоконструкций.

Безопасность и стандарты

Корпус соответствует требованиям к защите от внешних воздействий по ГОСТ 14254-2019 (IP54). Конструкция исключает доступ к токоведущим частям при закрытой дверце. Полиуретановый уплотнитель и герметичный замок обеспечивают долговременную сохранность внутреннего пространства. Применение в уличных условиях допускается при температуре от -40C до +40C - указано в классе исполнения У2.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу и толщине стенок 1 мм
• Защита IP54 гарантирует работу в пыльных и влажных средах
• Съёмная монтажная панель ускоряет сборку и обслуживание
• Запирающаяся дверца повышает безопасность и предотвращает несанкционированный доступ
• Серый цвет не требует окраски, устойчив к выгоранию
• Срок службы 15 лет снижает затраты на замену

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает гидроизоляцию при подтоплении
• Не рекомендуется для установки в местах с высокой коррозионной активностью (например, поблизости от морского берега без дополнительной защиты)
• Толщина стенки 1 мм не подходит для нагрузок выше 80 кг на монтажную панель - при большом весе оборудования требуется усиление
• Отсутствует встроенная система вентиляции - при высоких тепловых нагрузках внутри щита необходимо предусмотреть принудительное охлаждение

Примеры использования

• Уличный распределительный щит для освещения парковой территории
• Щит управления насосной станцией на водозаборе
• Распределительный пункт на промышленном участке с высокой запылённостью
• Автоматический щит управления конвейером на открытом складе
• Шкаф учёта электроэнергии на столбе ЛЭП

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с точками крепления на стене
• При использовании в холодном климате убедитесь, что все провода и кабели рассчитаны на низкие температуры - пластиковая изоляция может стать хрупкой
• Не забывайте про терморегуляторы и нагреватели - при перепадах температур внутри корпуса может образовываться конденсат
• При необходимости увеличения габаритов используйте несколько корпусов ЩМП-2-0 500х400х220мм У2 IP54 рядом - они совместимы по типу крепления и уровню защиты
• При заказе нескольких экземпляров запросите комплект с одним ключом - это упростит управление несколькими щитами
