Щит с монтажной панелью навесной ЩМП 04-2 У2 IP54 400х300х220 Электротехник ET529524

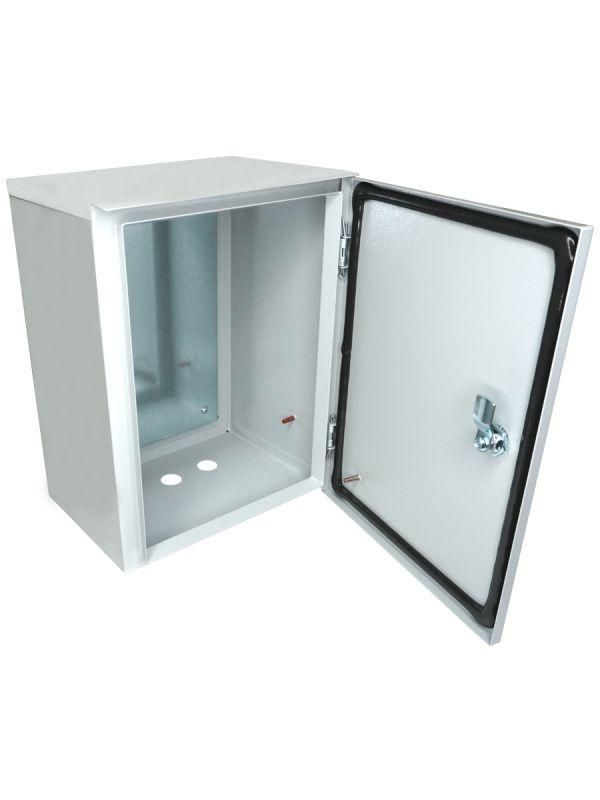

Щит с монтажной панелью навесной ЩМП 04-2 У2 IP54 400х300х220 от бренда Электротехник - это компактный металлический шкаф с готовой платформой для установки аппаратуры, подходящий для наружного и внутреннего монтажа в условиях повышенной запыленности или влажности.

Назначение и область применения

Щит с монтажной панелью навесной ЩМП 04-2 У2 IP54 400х300х220 предназначен для сборки распределительных и управляющих электрощитов. Подходит для установки автоматов, контакторов, реле, трансформаторов и других устройств до 4 модулей. Применяется в жилых, коммерческих и производственных помещениях, а также на открытых площадках - например, возле насосных станций, на фасадах зданий, в системах освещения или на конвейерах.

Технические характеристики

• Размеры корпуса: 400×300×220 мм (Ш×В×Г)
• Количество модулей: 4 (стандартные DIN-рейки внутри)
• Материал корпуса: сталь толщиной 0,7 мм
• Покрытие: порошковая окраска цвета 7035 (серый)
• Степень защиты: IP54 - защищён от пыли и брызг воды со всех сторон
• Тип крышки: закрытого типа, герметичная
• Тип двери: одинарная, открывается на петлях
• Наличие замка: да - обеспечивает доступ только авторизованному персоналу
• Способ монтажа: навесной - крепится на стену через отверстия в кронштейнах
• Условия эксплуатации: У2 - для умеренного климата, допускается использование вне помещений

Совместимость и монтаж

Щит с монтажной панелью навесной ЩМП 04-2 У2 IP54 400х300х220 совместим с любыми устройствами, установленными на DIN-рейку стандарта EN 60715. Монтаж выполняется на вертикальную поверхность с помощью саморезов или анкеров - предварительно просверливается отверстие под крепёж. Для удобства крепления предусмотрены выступы на задней стенке. Перед установкой проверьте, что глубина корпуса (220 мм) позволяет свободно размещать все элементы, особенно крупные автоматы или преобразователи частоты.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для электрощитов низковольтного исполнения. Защита IP54 гарантирует безопасную работу в средах с пылью, влагой и температурными колебаниями. Порошковое покрытие повышает устойчивость к механическому воздействию и химическим агрессивным средам. Наличие замка исключает случайное вмешательство.

Преимущества

• Жесткая стальная конструкция обеспечивает долговечность и устойчивость к деформациям
• Порошковое покрытие снижает риск коррозии даже при постоянном воздействии влаги
• Встроенная монтажная панель экономит время на сборке - не требуется дополнительно крепить рейки
• Закрытый тип крышки и герметичная дверь минимизируют попадание внешних загрязнений
• Компактные габариты позволяют использовать щит там, где мало места

Ограничения применения

• Не предназначен для установки в местах с постоянным прямым потоком воды - IP54 не обеспечивает защиту от струй под давлением
• Толщина стали 0,7 мм достаточна для бытовых и легкопромышленных задач, но недостаточна для экстремальных условий (например, ударные нагрузки или взрывоопасные зоны)
• Максимальное количество модулей - 4; для более сложных систем потребуется щит большего размера
• Цвет 7035 - серый - не маскирует шкаф в камуфляжных или декоративных интерьерах

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный щит в подъезде многоквартирного дома
• Автоматизация системы вентиляции в торговом центре
• Контроль питания светильников на парковке
• Локальный щит для датчиков и контроллеров на производстве

Практические советы

• Перед монтажом проверьте, чтобы провода имели достаточно длины для выхода через кабельные вводы - они не входят в комплект, но могут быть установлены самостоятельно
• Учитывайте посадочные размеры: ширина 400 мм и глубина 220 мм требуют свободного пространства вокруг щита для обслуживания
• Для длительной работы на улице рекомендуется периодически проверять состояние уплотнителей двери и целостность покрытия
• Щит с монтажной панелью навесной ЩМП 04-2 У2 IP54 400х300х220 от Электротехник - оптимальный выбор для базовой автоматизации, когда нужна надёжность, а не эстетика
