Щит с монтажной панелью навесной ЩМП 02 У2 IP54 250х300х155 Электротехник ET529522

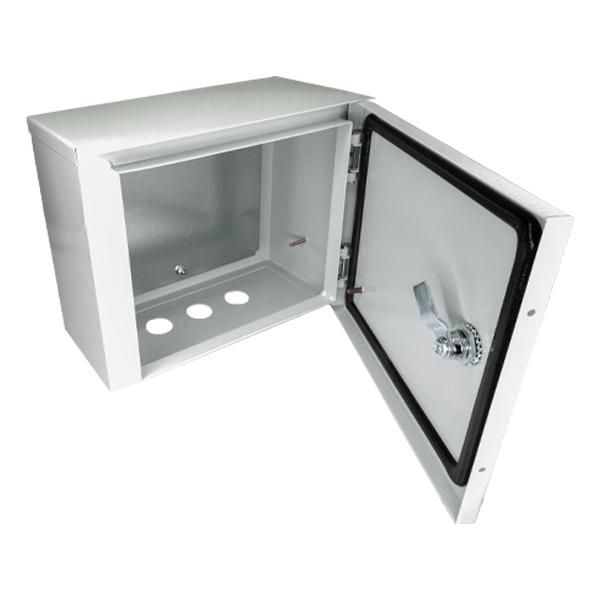

Щит с монтажной панелью навесной ЩМП 02 У2 IP54 250х300х155 от бренда Электротехник - компактный металлический корпус с готовой панелью для крепления аппаратуры, предназначен для сборки распределительных и управляющих электрощитов в условиях с повышенной запыленностью или влажностью.

Назначение и область применения

Щит с монтажной панелью навесной ЩМП 02 У2 IP54 250х300х155 используется для монтажа коммутационных устройств, автоматов, контакторов, реле и других элементов в системах управления и автоматизации. Подходит для установки в жилых, офисных, торговых и промышленных помещениях - например, для групповых щитов освещения, пультов управления насосами или конвейерами.

Технические характеристики

• Размеры корпуса: 250×300×155 мм (Ш×В×Г)
• Материал корпуса: сталь с антикоррозийным покрытием
• Степень защиты: IP54 - защищён от пыли (не полностью, но достаточна для помещений) и брызг воды со всех сторон
• Тип крышки: закрытого типа, герметичная, с замком
• Способ монтажа: навесной на стену
• Цвет: серый
• Наличие монтажной панели: да - внутренняя стальная пластина с перфорацией для фиксации DIN-рейки и оборудования
• Тип изделия: щит монтажный

Совместимость и монтаж

Щит с монтажной панелью навесной ЩМП 02 У2 IP54 250х300х155 совместим с любыми стандартными DIN-рейками и оборудованием, крепящимся на них. Для монтажа используются четыре крепёжных отверстия на задней стенке корпуса. Рекомендуется использовать анкеры или саморезы по бетону/кирпичу. Перед установкой проверьте, что толщина стены позволяет надёжно зафиксировать щит. Кабели заводятся через предварительно подготовленные входные отверстия - они не имеют герметизирующих вводов, поэтому требуют самостоятельной герметизации при необходимости.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 14254 по степени защиты IP54. Корпус выполнен из стали, что обеспечивает механическую прочность и защиту от внешних воздействий. Напряжение питания не регламентируется - щит является только корпусом, не содержит собственных электроэлементов.

Преимущества

• Уже установленная монтажная панель экономит время при сборке - не требуется крепить её отдельно
• Высокая стойкость к коррозии благодаря качественному покрытию стали
• Закрытый тип крышки снижает риск случайного доступа к токоведущим частям
• Стандартные габариты позволяют легко найти аналоги или дополнительные комплектующие

Ограничения применения

• Не предназначен для наружной установки - IP54 не гарантирует защиту от длительного воздействия дождя или прямого попадания воды
• Не имеет встроенных вводов для кабелей - необходимо самостоятельно выбирать и устанавливать кабельные вводы
• Не рассчитан на взрывоопасные среды - не имеет маркировки Ex
• Размер 250×300 мм ограничен - не подходит для больших щитов с множеством модулей

Примеры использования

• Групповой щит освещения в офисном здании
• Щит управления насосной станцией в подвале
• Пульт автоматизации конвейера на складе
• Распределительный щит в торговом центре

Практические советы

• Перед монтажом проверьте, что глубина корпуса (155 мм) достаточно для размещения всех модулей - особенно если используются крупногабаритные автоматы или преобразователи частоты
• Для повышения защиты от пыли и влаги используйте силиконовые кабельные вводы с уплотнителями
• Щит с монтажной панелью навесной ЩМП 02 У2 IP54 250х300х155 от Электротехник хорошо сочетается с DIN-рейками и клеммами других производителей - не требует специальных аксессуаров
• При использовании в сырых помещениях рекомендуется периодически проверять состояние замка и уплотнительной прокладки крышки
