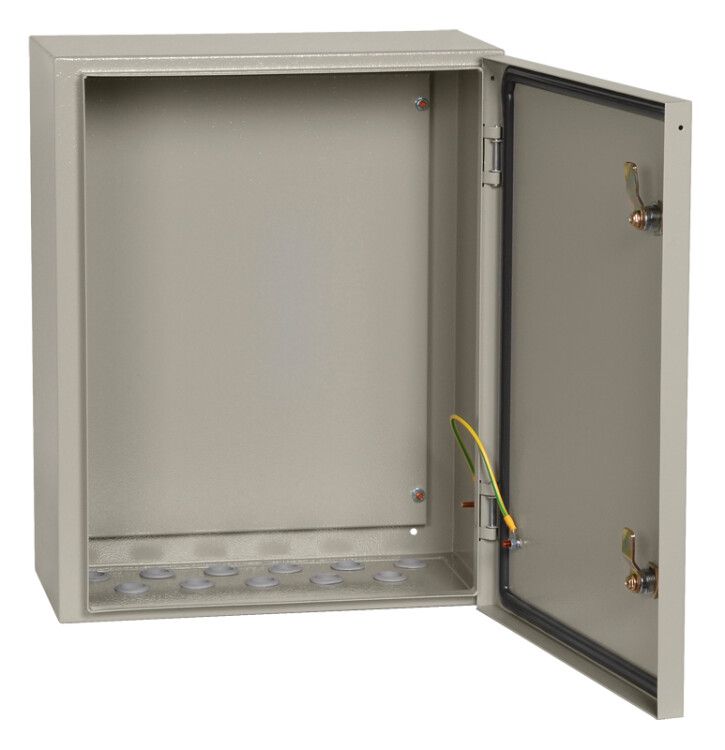

Корпус металлический ЩМП-1-0 (395х310х220мм) У2 IP54 IEK - YKM40-01-54

Корпус металлический ЩМП-1-0 395х310х220 У2 IP54 с монтажной панелью от IEK предназначен для сборки электрощитов в условиях повышенной запыленности и влажности. Благодаря прочному стальному корпусу и защищённой конструкции, этот щит легко адаптируется под различные задачи автоматизации и распределения энергии. Артикул ykm40-01-54 соответствует сертифицированной серии продукции IEK.

Назначение и область применения

ЩМП-1-0 395х310х220 У2 IP54 используется для монтажа электрооборудования в помещениях с нормальной средой, где требуется защита от пыли и брызг воды. Подходит для сборки щитов управления, силовых распределительных устройств, систем автоматики и контроля. Применяется на производствах, в цехах, насосных станциях, объектах ЖКХ и других местах с возможным воздействием внешних факторов.

Технические характеристики

• Габариты: 395×310×220 мм
• Материал корпуса: сталь толщиной 1–1,5 мм
• Степень защиты: IP54 - защита от пыли и брызг воды со всех сторон
• Климатическое исполнение: У2 - для работы при температуре от −25C до +40C
• Цвет: 7035 RAL (серый матовый)
• Покрытие: порошковое напыление - устойчиво к механическим повреждениям и коррозии
• Количество вводов: 11 отверстий диаметром 28 мм, расположены снизу корпуса
• Монтажная панель: съёмная, стальная, толщиной 1 мм - позволяет удобно фиксировать DIN-рейки и оборудование
• Дверца: одинарная, металлическая, с уплотнением из двухкомпонентного герметика и пылевлагозащищённым замком
• Замок: один ключ на все экземпляры (единый секрет)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: YKM.001.2015 ТУ

Совместимость и монтаж

ЩМП-1-0 совместим с любым оборудованием, установленным на DIN-рейках (например, автоматы, контакторы, реле). Монтажная панель крепится внутри корпуса болтами - её можно демонтировать перед установкой оборудования для удобства сборки. Корпус рассчитан на открытую установку: крепится к стене через отверстия в задней стенке. Для подключения кабелей используются 11 готовых отверстий Ø28 мм снизу - рекомендуется использовать кабельные вводы для сохранения степени защиты IP54.

Безопасность и стандарты

ЩМП-1-0 соответствует требованиям ТУ YKM.001.2015 и обеспечивает уровень защиты IP54, что исключает попадание пыли внутрь и предотвращает повреждение оборудования от случайных брызг воды. Наличие замка с единым секретом снижает риск несанкционированного доступа. Сертификат РЭ-232/19 подтверждает соответствие требованиям реестра радиоэлектронной продукции.

Преимущества

• Съёмная монтажная панель ускоряет сборку и обслуживание
• Порошковое покрытие увеличивает долговечность и устойчивость к химическим воздействиям
• Уплотнение на дверце и специальный замок обеспечивают надёжную герметичность
• Готовые вводы упрощают прокладку кабелей без дополнительных доработок
• Стандартные габариты позволяют использовать типовые решения комплектации

Ограничения применения

• Не предназначена для установки во взрывоопасных зонах
• Не выдерживает длительного погружения в воду - IP54 не равно IP67
• Не рекомендуется для использования при температурах ниже −25C или выше +40C
• Корпус некомплектный - требует самостоятельной закупки оборудования, кабельных вводов, DIN-реек и крепежа
• Отсутствует возможность установки встроенных светильников или терморегуляторов - дизайн не предусматривает таких элементов

Примеры использования

• Щит управления насосной станцией - защита от сырости и пыли в подвале
• Распределительный щит на производстве - монтаж автоматических выключателей и контакторов
• Шкаф управления конвейерной линией - устойчивость к вибрациям и частым перепадам температур
• Аппаратный пункт в жилом доме - безопасное размещение счетчиков и защитных устройств

Практические советы

• Перед монтажом проверьте посадочные отверстия - диаметр 28 мм требует точного подбора кабельных вводов
• При использовании нескольких щитов одного типа учтите, что ключи универсальные - потеря одного ключа затруднит доступ ко всем щитам
• Для лучшей теплоотдачи не закрывайте верхнюю часть корпуса другими предметами - даже при IP54 важно обеспечивать естественную вентиляцию
• При необходимости замены монтажной панели используйте оригинальные крепления - отличается толщина стали и расположение отверстий
• ЩМП-1-0 от IEK - оптимальный выбор для бюджетных решений с гарантированной долговечностью; при проектировании системы учитывайте наличие 11 вводов - этого достаточно для большинства малых и средних щитов
