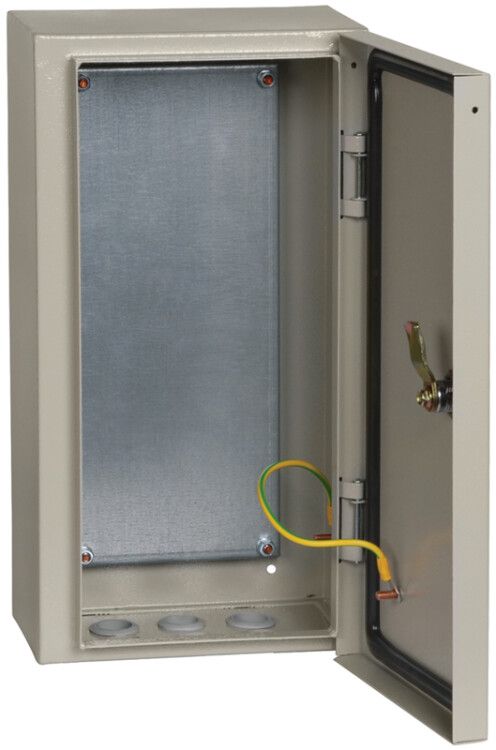

Корпус металлический ЩМП-4.2.1-0 (400х210х150мм) У2 IP54 IEK - YKM40-421-54

Корпус металлический ЩМП-4.2.1-0 400х210х150 У2 IP54 от IEK предназначен для сборки электрощитов в условиях повышенной запыленности и влажности. Этот щит монтажный обеспечивает надежную защиту внутреннего оборудования благодаря прочному стальному корпусу с порошковым покрытием и степенью защиты IP54. Артикул ykm40-421-54 соответствует требованиям ТУ YKM.001.2015 и рекомендован для проектного использования.

Назначение и область применения

Корпус металлический ЩМП-4.2.1-0 400х210х150 У2 IP54 используется для монтажа электрооборудования в распределительных и управляющих щитах. Подходит для сборки силовых, управленческих и автоматизированных систем. Применяется в промышленных помещениях, на объектах с высокой запыленностью, в цехах, на конвейерах, насосных станциях и других местах, где требуется защита от пыли и брызг воды.

Технические характеристики

• Габариты: 400×210×150 мм
• Материал корпуса: сталь толщиной 1–1,5 мм
• Толщина монтажной пластины: 1 мм
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточна для большинства производственных условий) и от брызг воды со всех направлений
• Количество кабельных вводов: 6 отверстий диаметром 28 мм, расположены снизу
• Климатическое исполнение: У2 - для работы при температуре от −25C до +40C в закрытых помещениях с нормальной влажностью
• Цвет: 7035 RAL (серый матовый)
• Покрытие: порошковая окраска - устойчиво к механическим повреждениям и коррозии
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: ТУ YKM.001.2015

Совместимость и монтаж

Корпус металлический ЩМП-4.2.1-0 400х210х150 У2 IP54 совместим с DIN-рейками, модульными автоматическими выключателями, контакторами, реле и другим оборудованием стандартного форм-фактора. Монтажная панель съемная - позволяет удобно собирать и обслуживать схему вне корпуса. Установка осуществляется методом открытой установки: крепится на стену с помощью болтов через отверстия в задней стенке. Для фиксации кабелей используются имеющиеся 6 вводов Ø28 мм - можно использовать стандартные кабельные вводы или пластиковые муфты подходящего диаметра.

Безопасность и стандарты

Корпус соответствует требованиям ТУ YKM.001.2015 и имеет код в реестре радиоэлектронной продукции РЭ-232/19. Защита IP54 обеспечивает безопасную работу в средах с риском попадания пыли и влаги. Запирающаяся дверца с уплотнением из двухкомпонентного герметика предотвращает доступ к токоведущим частям при случайном открытии. Единый ключ замка упрощает управление доступом в нескольких щитах одной системы.

Преимущества

• Высокая механическая прочность за счет сварного стального корпуса
• Надежная герметизация дверцы - два компонента уплотнения обеспечивают долговечность
• Порошковое покрытие устойчиво к царапинам, химическим воздействиям и коррозии
• Съемная монтажная панель ускоряет сборку и сервисное обслуживание
• Шесть готовых вводов снижают время подготовки к монтажу
• Поддержка стандарта U2 делает корпус пригодным для широкого спектра промышленных зон

Ограничения применения

• Не предназначен для установки на улице или в условиях постоянного воздействия дождя - IP54 не гарантирует защиту от струй воды под давлением
• Не подходит для взрывоопасных зон (не имеет взрывозащиты Ex)
• Климатическое исполнение У2 исключает применение при температурах ниже −25C
• Корпус некомплектный - требует самостоятельной комплектации внутренним оборудованием, кабельными вводами, креплениями
• Отсутствие встроенной вентиляции - при большой тепловой нагрузке необходимо предусмотреть принудительное охлаждение

Примеры использования

• Щит управления насосной станцией в водопроводной сети
• Распределительный щит на участке конвейера в пищевой промышленности
• Автоматический щит контроля освещения в производственном цехе
• Щит питания датчиков и контроллеров в системах АСУ ТП
• Локальный щит управления вентиляционными установками

Практические советы

• Перед монтажом проверьте соответствие диаметра кабелей размеру вводов (Ø28 мм) - при необходимости используйте переходники или термоусадочные трубки
• При использовании в условиях сильной запыленности регулярно проверяйте состояние уплотнения дверцы - при потере эластичности замените его
• При установке на стену используйте анкерные болты или дюбели, рассчитанные на вес щита с оборудованием (до 15–20 кг)
• Для удобства обслуживания оставьте свободное пространство перед дверцей минимум 60 см
• Артикул ykm40-421-54 совместим с другими изделиями серии ЩМП-4.2.1 - можно комбинировать с аналогичными корпусами для группового монтажа
• При заказе учтите, что корпус не содержит внутренних элементов - все оборудование и крепеж выбираются отдельно
